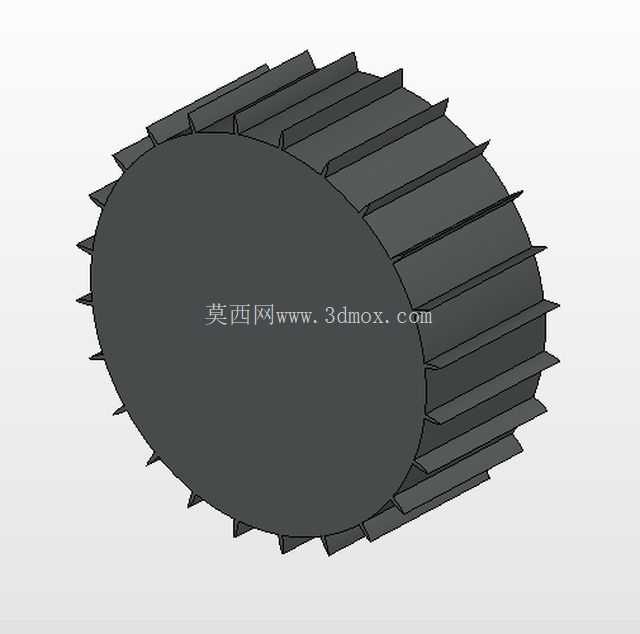

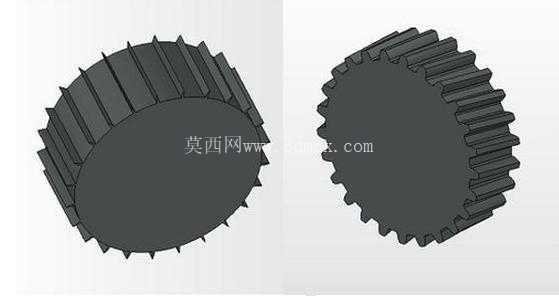

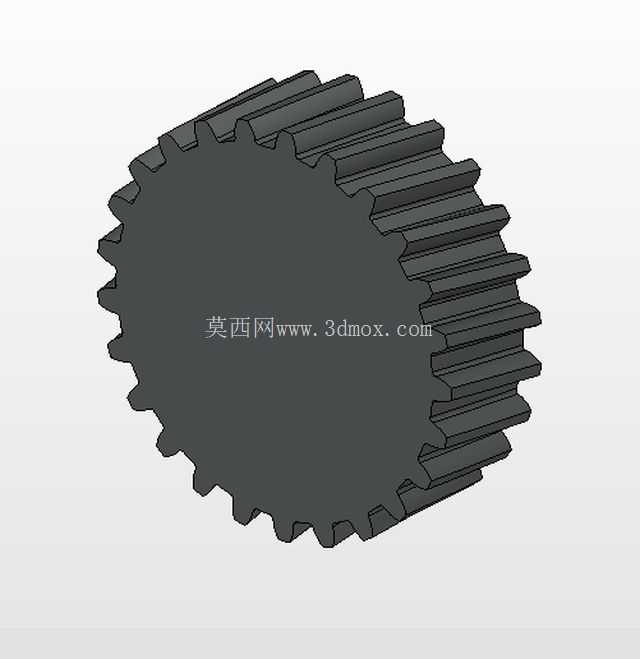

在电力传输类传动系统的结构设计中,螺旋齿轮是承担交错轴动力传递的核心零件,这类零件的设计精度直接决定整套传动机构的运行平稳性与负载承载能力,不同于直齿圆柱齿轮的瞬时线接触啮合特性,螺旋齿轮的轮齿沿轴向呈螺旋角排布,啮合过程中轮齿是逐步进入接触再逐步脱离啮合,能大幅降低传动过程中的冲击、振动与运行噪音,尤其适配电力传输场景下对传动稳定性要求较高的工况。
从实际应用场景来看,这类螺旋齿轮常被用在电源配套设备的动力传输单元、小型机电传动模组、仪表类传动机构中,承担两交错轴之间的旋转动力传递,部分小模数的螺旋齿轮也会被集成在精密电控设备的减速传动段,用来匹配电机输出轴与负载端的转速差,实现扭矩的平稳传递。在做这类齿轮的三维结构设计时,首先要明确安装轴的轴径配合公差,齿轮中心的安装孔需要与对应传动轴采用过渡配合,保证传动过程中不会出现轴孔相对滑动,同时孔位要设计对应的键槽结构,通过平键传递扭矩,避免长期运行下的连接失效。
轮齿部分的设计是整个零件的核心,螺旋角的选取需要结合实际传动比与安装中心距做匹配,通常这类用于电力传输的小尺寸螺旋齿轮,螺旋角会选取在15度到25度区间,这个角度区间既能保证足够的轮齿重合度,提升传动平稳性,也不会产生过大的轴向力,降低配套轴承的轴向负载要求。齿顶圆与齿根圆的尺寸需要严格按照模数、齿数、螺旋角参数做参数化建模,齿面的粗糙度需要控制在合理区间,减少啮合过程中的摩擦损耗,齿端需要做微小的倒角处理,避免装配过程中轮齿边缘磕碰产生毛刺,影响初始啮合精度。
从安装边界来看,这类盘式螺旋齿轮的轴向厚度需要匹配安装位的轴向空间,齿轮端面与相邻支撑结构之间要预留0.5到1毫米的间隙,避免运行过程中热胀产生端面摩擦,齿轮的最大外圆直径要避开周边的结构件,保证运转过程中不会出现运动干涉。在建模过程中,轮齿的螺旋线扫掠路径需要保证连续性,齿形轮廓采用渐开线齿廓,确保啮合过程中传动比恒定,不会出现转速波动。零件整体采用实体结构,在保证结构强度的前提下不需要做额外的减重设计,因为这类小尺寸齿轮的自身重量对传动负载的影响可以忽略,实心结构反而能提升轮齿根部的结构强度,应对瞬时过载的冲击负载。
实际选型搭配时,成对使用的螺旋齿轮需要保证模数、螺旋角、压力角参数完全匹配,旋向相反才能实现正常啮合,安装时要严格控制两轴的中心距误差,中心距偏差过大会导致齿侧间隙过大或者啮合过紧,前者会引发传动回差,后者会加剧齿面磨损,缩短零件使用寿命。齿侧间隙的预留需要结合使用场景的温度变化范围做调整,高温工况下需要适当放大间隙,避免热胀导致轮齿卡滞。这类齿轮的结构设计不需要额外的润滑通道,通常依靠装配时涂抹的润滑脂或者箱体内部的飞溅润滑即可满足运行需求,齿轮的两个端面需要保证与安装孔轴线的垂直度,避免装配后齿轮出现偏摆,导致轮齿局部受力过大,出现断齿风险。
