冷却塔风机用斜齿轮传动轴结构设计

　　在工业循环冷却系统的冷却塔动力单元中，风机的动力传递可靠性直接决定整塔的换热效率与连续运行时长，这类斜齿传动轴是齿轮箱内衔接动力输入与风叶负载的核心承载零件，和常规直齿传动结构相比，斜齿啮合的重合度更高，传动过程中多齿同时接触的特性能够大幅降低风机运行时的气流脉动带来的冲击载荷，尤其适配冷却塔户外长期运行、负载随环境风速动态波动的工况。从实际应用场景来看，这类齿轴多用于横流、逆流式工业冷却塔的顶部风机齿轮箱内，上端通过轴伸端连接风机轮毂，下端承接电机端传入的扭矩，齿轮啮合段浸泡在齿轮箱润滑油腔内，依靠斜齿的平稳啮合将电机高转速低扭矩的动力转化为风机所需的低转速大扭矩输出，避免直齿传动在变负载下容易出现的断齿、啮合异响问题。

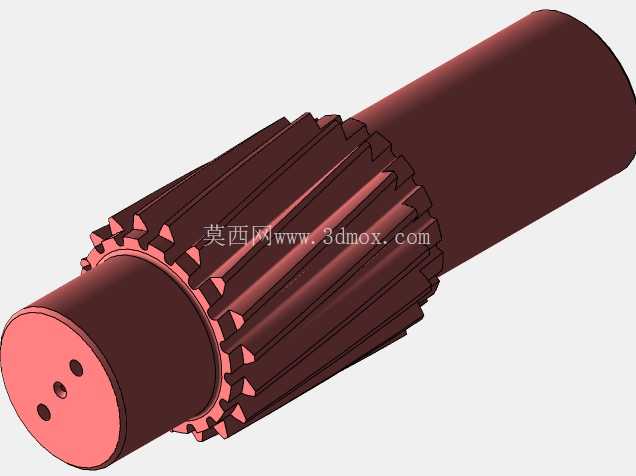

　　设计这类齿轴时，首先要匹配齿轮箱的安装边界：轴体整体为阶梯轴结构，非啮合段的光轴直径需要和箱体内的轴承内圈过盈配合，轴肩位置预留轴承定位的贴合面，端面加工的三个径向小孔是轴端锁紧结构的定位孔，用于安装轴端挡片或者锁紧盘，防止风机运行过程中轴系发生轴向窜动——毕竟冷却塔风机运行时会产生持续的轴向推力，尤其是大风量工况下，轴向载荷如果没有可靠的定位约束，很容易造成轴承偏磨、齿轮啮合错位的问题。齿部的螺旋角设计需要结合齿轮箱的中心距、传动比参数匹配，既要保证啮合重合度满足负载要求，又要控制轴向力的大小在所选轴承的额定承载范围内，避免轴向力过大造成轴承过早失效；齿顶和齿根的过渡圆角做了圆弧优化，减少应力集中，因为冷却塔风机常年在户外高湿、温差大的环境下运行，零件表面如果存在应力集中点，长期受交变载荷作用很容易萌生疲劳裂纹，最终导致断轴故障。

　　从安装尺寸边界来看，光轴段的长度需要匹配齿轮箱侧壁轴承座的安装深度，齿轮段的长度要和配对的从动齿轮齿宽完全适配，轴端的三个定位孔呈三角分布，孔距和孔径需要和锁紧件的安装孔位一一对应，装配时需要保证齿轴的同轴度公差控制在合理范围内，否则运行时会出现齿轮偏载、振动超标的问题。齿部的加工精度需要满足平稳传动的要求，齿面粗糙度要控制在合理区间，减少啮合过程中的磨损，延长齿轮箱的维护周期——毕竟多数工业冷却塔布置在厂区高空或者偏远位置，后期维护拆装的成本很高，核心传动件的可靠性设计直接决定了整台设备的全生命周期运维成本。

　　实际选型应用时，这类齿轴的材质通常选用合金结构钢经调质处理，齿面做高频淬火提升耐磨性，既保证芯部有足够的韧性承受冲击载荷，又能让齿面有足够的硬度抵抗长期啮合的磨损。轴体上没有多余的减重结构，因为这类传动件的核心要求是刚性足够，避免运行时出现挠曲变形影响齿轮啮合精度，和精密机床用的高精度齿轴不同，冷却塔风机用的齿轴更侧重长期运行的可靠性、耐候性，对极限传动精度的要求相对宽松，但对交变载荷下的疲劳强度要求更高，毕竟设备一旦停机，会直接影响整个循环水系统的冷却效率，进而牵连上游生产工序的正常运行。
