食品加工车间排烟用工业烟囱结构设计

　　在食品加工生产车间的通风排烟系统设计中，工业烟囱作为末端排气构件，承担着将生产过程中产生的油烟、蒸汽、工艺废气有序导出作业区域的核心作用，其结构合理性直接影响车间内的作业环境质量、废气排放效率以及整套通风系统的运行阻力表现。这款针对食品工业场景设计的烟囱结构，在建模阶段就充分考虑了食品生产场景的特殊使用要求，整体采用直立式筒状结构，主体段为等截面圆形筒体，这种截面形式相比方形截面能够有效降低废气在筒内流动时的局部阻力，减少气流涡旋的产生，避免油烟颗粒在筒壁拐角处沉积堆积，降低日常清洁维护的工作量。

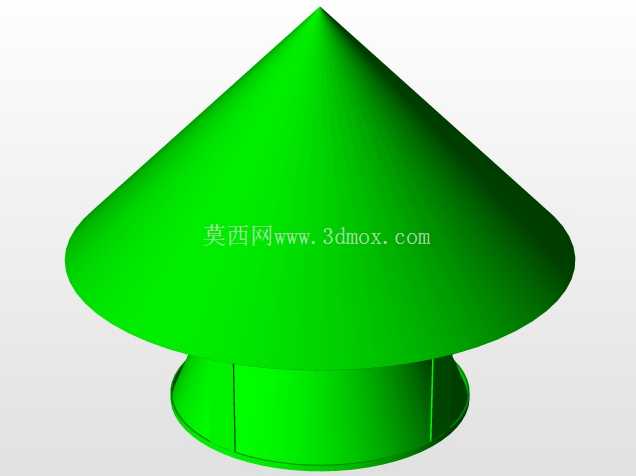

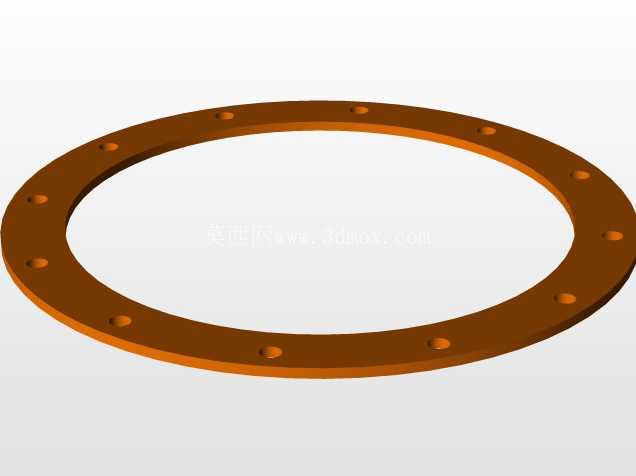

　　筒体底部设置有法兰连接结构，能够直接与车间顶部的排风管道出口对接，法兰盘上均匀分布的螺栓孔位按照通用通风管道的安装标准设计，可适配多数常规规格的工业排风管道，安装时无需额外制作过渡连接件，能够有效缩短现场安装的作业周期。筒体顶部设置有向外延伸的防雨帽结构，防雨帽的悬挑尺寸经过测算，能够在常规降雨天气下避免雨水顺着筒壁倒灌进入排风管道内部，同时防雨帽与筒体顶端之间保留了足够的排气间隙，不会对废气的排出流速造成明显阻碍。在设计思路上，这款烟囱没有采用多余的装饰性结构，所有外部构件都服务于功能需求：筒壁厚度根据整体高度对应的结构强度要求设置，能够承受常规户外风力载荷作用下的结构形变，避免长时间使用后出现筒体倾斜、焊缝开裂等问题；筒体表面的焊缝位置都做了平滑打磨处理，没有突出的焊瘤或尖锐边角，既能够降低气流流动时的阻力，也方便后期对筒体外壁进行清洁擦拭，符合食品生产区域周边设备的卫生要求。

　　从安装边界来看，这款烟囱的底部对接法兰外径与常规排风管道的法兰尺寸匹配，安装时需要在车间屋顶预留对应直径的安装孔洞，孔洞周边需要做防水密封处理，烟囱整体的直立段高度可根据车间建筑高度、周边建筑的排风干扰情况进行适配调整，模型中预留了筒体分段拼接的接口结构，可根据实际安装需求增减筒体段数，调整整体排烟高度，确保排出的废气不会倒灌进入车间或者周边相邻的建筑区域。在实际使用场景中，这类烟囱除了应用在食品加工车间的油烟排放系统中，也可配套小型工业锅炉、热处理设备的排气端使用，其流畅的内壁结构能够保证废气排出过程中不会出现局部积灰、积液的问题，相比普通民用烟囱，其结构强度更高，密封性能更好，能够适应工业场景下长时间连续运行的使用要求。

　　建模过程中对各个连接部位的配合公差做了合理设置，法兰对接面的平面度、螺栓孔的位置度都符合机械加工的常规精度要求，按照模型加工出的实体构件不需要额外进行配钻、修磨就可以完成现场组装，能够有效降低现场安装的调试难度。考虑到食品生产场景中可能存在的腐蚀性气体排放情况，筒体材质可根据实际排放废气的成分选择对应的不锈钢或者镀锌板材，模型中统一的壁厚参数能够直接适配不同板材的加工折弯、卷圆工艺，不需要重新调整结构尺寸。另外，筒体下部设置的冷凝水导流结构，能够将废气中析出的冷凝水引导至指定的收集位置，避免冷凝水顺着筒壁流淌污染车间屋面或者墙面，这个细节设计是普通民用烟囱所不具备的，也是针对工业连续生产场景做的针对性优化，能够减少日常使用过程中的维护清理频次，降低运维人员的工作量。
