90度弯管式流体输送活塞结构

　　在流体输送系统、小型液压回路以及气动控制单元的管路布局中，经常会遇到需要在弯折路径上实现介质通断控制、流量调节的工况，常规的直式活塞往往无法适配弯折走向的管路安装需求，强行通过多段直接头拼接不仅会增加管路泄漏点，还会增大介质流动的局部阻力，造成不必要的压力损失，这款弯管式活塞结构正是针对这类场景开发的管路功能元件。

　　从实际使用场景来看，这类弯头活塞常被应用在空间紧凑的设备内部管路中，比如小型液压工作站的阀组外接管路、自动化生产线上的气动执行器供气支路、小型制冷设备的冷媒输送弯折段，这些场景往往没有足够的直线空间安装直式活塞加弯头的组合结构，一体化的弯头活塞可以直接完成90度转向同时实现活塞的通断控制功能，大幅压缩管路占用的安装空间。

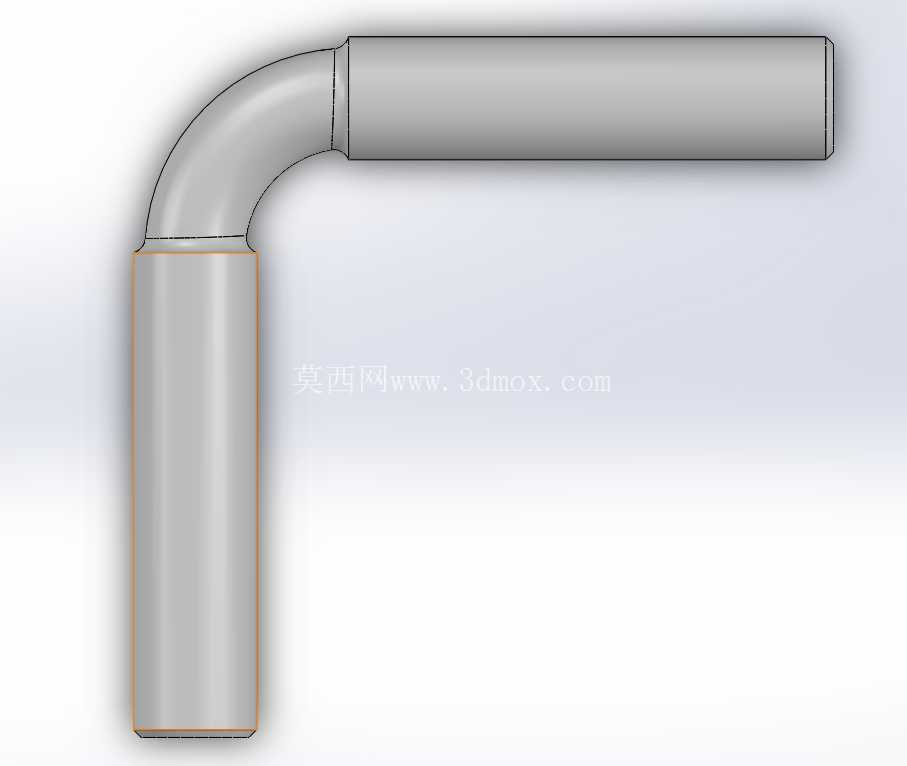

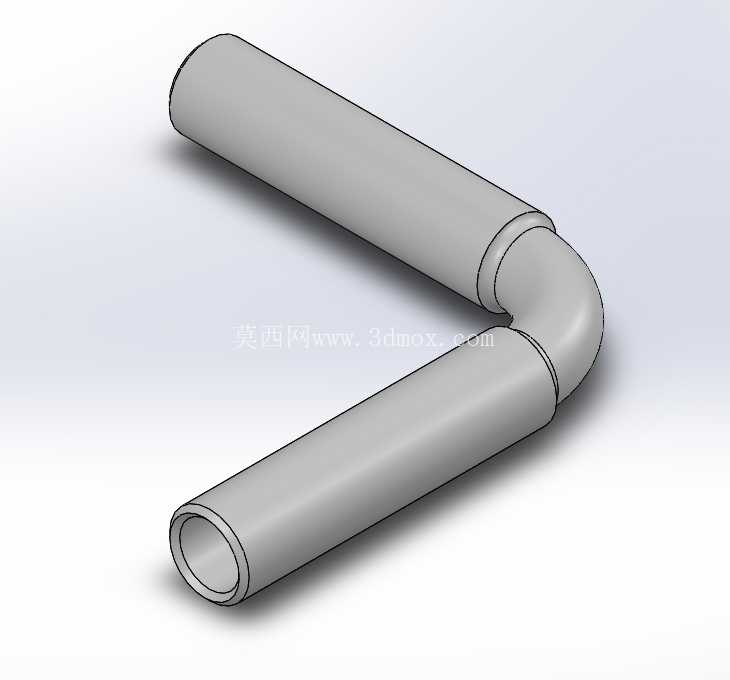

　　从功能特性上看，这款活塞采用等通径的弯管结构设计，弯折处采用大圆弧过渡，没有尖锐的转角结构，介质在流经弯折段时不会产生明显的紊流，能够有效降低介质流动过程中的压力损耗，同时活塞的密封段设置在弯管的其中一端直管段上，密封配合面采用高精度的圆柱面设计，和配套的缸体配合时能够保证足够的密封压力，不会出现介质内泄的情况。两端的管口采用标准的管路接口尺寸，可以直接和同规格的硬管、软管进行对接，不需要额外加工过渡接头。

　　设计过程中首先确定的是弯折角度为标准90度，适配绝大多数管路转向的需求，弯折处的圆弧半径取管路通径的1.5倍，这个数值是经过流体仿真验证的最优值，既不会因为圆弧过小导致流动阻力激增，也不会因为圆弧过大造成整体结构尺寸超标。两端直管段的长度经过精准核算，保证安装时密封段完全进入配合缸体后，管口位置刚好能够和外接管路完成对接，不会出现安装干涉或者密封长度不足的问题。管壁厚度根据常规的低压流体输送工况进行设计，能够承受1.6MPa以内的工作压力，满足绝大多数气动、低压液压系统以及常规流体输送的使用需求。

　　安装边界方面，这款弯头活塞的整体外轮廓没有突出的凸缘结构，除了两端的配合段之外，弯折处的外圆弧做了收边处理，安装时只需要预留出弯管转向的空间即可，不需要额外预留操作空间，相邻管路可以紧贴布置，能够最大化利用设备内部的管路排布空间。两端的配合公差采用基孔制的间隙配合，安装时可以直接推入对应的安装位，不需要额外的敲击或者工装辅助，后期维护拆卸也十分方便。密封槽的位置设置在距离管口1/3直管段长度的位置，安装到位后密封件完全处于配合面的覆盖范围内，不会出现密封件被挤出配合面的情况，长期使用也不会出现密封失效的问题。

　　在实际选型过程中，需要注意确认管路的通径和工作压力是否和这款活塞的参数匹配，同时要确认安装空间的弯折方向和活塞的弯折方向一致，避免出现安装后管路走向错位的问题。这款结构在建模时已经对所有的配合面做了公差标注，直接导出工程图就可以投入生产加工，不需要再进行二次的尺寸校核，弯折处的壁厚均匀性也经过了验证，加工过程中不会出现壁厚不均导致的强度不足问题。
