可移动立式工业烘干作业设备结构设计

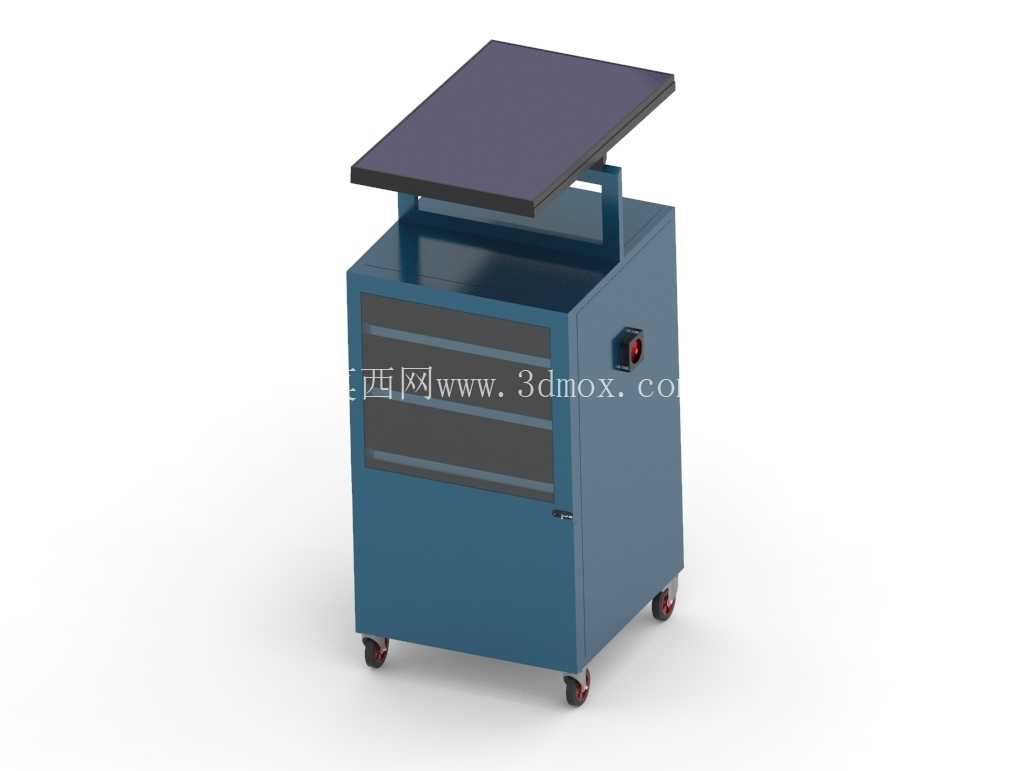

　　这款可移动立式烘干设备的三维结构设计，首先围绕车间零散工件、小型加工件的就地干燥需求展开，区别于固定安装的大型烘干线，它的应用场景覆盖机加工车间工序间工件除水、电子元器件组装前防潮干燥、小型工装夹具清洗后的烘干处理，甚至实验室小批量试样的干燥作业，不需要专门预留固定安装工位，可随作业点位灵活转移，适配多品种小批量的生产模式下的零散干燥需求。从结构设计思路来看，整体采用立式柜式布局，底部配置四个带刹车的万向脚轮，单轮承重按照整柜满载120kg设计，脚轮安装座与柜体底部框架采用螺栓连接，预留20mm的安装调节间隙，可适配不同地面平整度的车间环境，移动时单人即可推动，到位后踩下刹车即可固定位置，不需要额外打膨胀螺栓固定，大幅降低工位调整的成本。

　　柜体上部设置向外延伸的平顶操作台，台面采用1.5mm厚冷轧钢板折弯成型，边缘做15mm高的挡水边设计，既可以临时放置待烘干的工件、记录单据，也能避免台面积液流到柜体侧面，台面下方与柜体顶部之间预留120mm的开放空间，可临时悬挂烘干用的辅助工装、测温探头等配件，拿取顺手不需要额外占用柜体内部空间。柜体正面设置三层抽拉式置物格，每层置物格的滑轨采用承重30kg的三节静音滑轨，抽拉行程达到400mm，可完全拉出柜体外部，方便取放深层位置的工件，每层置物格底部采用冲孔网板设计，网孔直径5mm，开孔率达到65%，保证柜内热风循环时气流可以均匀穿过每层置物空间，避免出现局部温度死角，置物格之间的间隔可通过侧面的调节卡槽调整，调节步距为50mm，可根据待烘干工件的高度灵活调整层间距，适配不同尺寸的工件烘干需求。柜体侧面设置嵌入式的电源开关与温度调节旋钮，安装位置距离地面高度为1100mm，刚好符合成年人站立操作的舒适高度，不需要弯腰或者抬手即可完成参数调节，开关周边做10mm高的防水凸台，避免清洁柜体时液体渗入开关内部造成短路。柜体内部的加热组件布置在背部夹层，采用PTC恒温加热模块，配合离心式循环风机，热风在柜内形成上下循环的气流路径，出风口设置在每层置物格的背部位置，回风口设置在柜体底部，保证气流可以均匀覆盖所有置物区域，温度控制范围设定在室温至80摄氏度，可满足绝大多数工业工件除水、防潮烘干的需求，不会因为温度过高对电子元器件、塑料工件造成热损伤。

　　外形尺寸方面，整机宽度设计为520mm，深度为480mm，整体高度为1150mm，加上顶部延伸台面的总深度为600mm，这个尺寸刚好可以通过车间常见的800mm宽的通道门，也可以推入标准宽度的货梯进行楼层转运，占地面积仅0.25平方米，即使在空间紧张的车间边角位置也可以放置，不会占用过多的生产作业面积。柜体的外壳采用1.2mm厚冷轧钢板折弯焊接成型，所有拼接焊缝做打磨抛光处理，表面做喷塑防锈处理，可适应车间内多油污、多粉尘的使用环境，日常清洁只需要用湿抹布擦拭即可，柜体背部设置可拆卸的检修盖板，通过四颗手拧螺丝固定，不需要专用工具即可拆下，方便后期对加热组件、风机、线路进行检修维护。

　　在安装边界方面，设备放置时只需要预留背部100mm的散热空间，左右两侧各预留50mm的操作空间即可，不需要额外连接排风管道，设备自身的循环风路为内循环设计，仅在柜体顶部设置微量的排气孔排出湿空气，不会对车间环境造成影响，供电采用常规220V单相交流电，整机功率1.2kW，普通车间插座即可供电，不需要专门布设大功率供电线路，接入门槛极低。从实际使用的角度来看，这款设备解决了传统大型烘干设备无法灵活移动、小批量工件烘干成本高的痛点，对于机加工、电子装配、小型五金加工等场景的零散干燥需求适配性极强，结构设计上充分考虑了车间实际使用的各种细节，从操作高度、移动便利性、维护便捷性、空间占用等多个维度做了优化，没有冗余的结构设计，所有结构特征都服务于实际使用需求。
