带安装法兰的三相换向开关结构设计

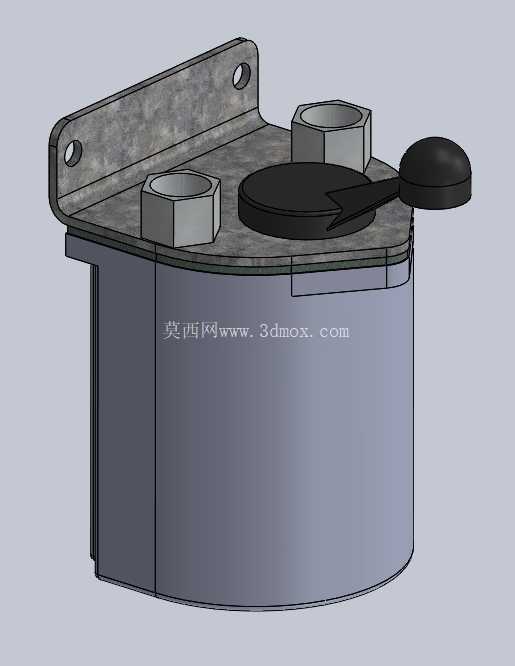

　　开关主体采用下部圆柱腔体的结构设计，腔体内部预留足够的触点安装空间，可容纳三组独立的静触点与动触片组件，满足三相电路的分断与换向需求，腔体侧壁做了等厚的壁厚设计，既保证壳体的结构强度，抵御安装过程中的磕碰与长期运行的振动影响，也能控制整体重量，避免对变压器安装面造成额外的载荷压力。顶部的操作端采用带黑色绝缘握柄的拨杆结构，拨杆转动行程做了明确的机械限位，操作人员可通过拨杆的位置直观判断开关的通断与相序状态，握柄采用圆弧包覆的绝缘材质，操作时不会出现打滑问题，同时满足电气安全的绝缘防护要求，避免操作过程中的触电风险。在工业电气控制回路的现场布设场景里，这类带侧向安装法兰的换向开关，常被配套在油浸式配电变压器、小型干式电源变压器的二次侧出线端，承担三相负载的通断、相序切换功能，也可在瞬时控制回路里完成点动触发的操作需求。从实际安装工况来看，这类开关的安装法兰采用带两个定位孔的折边结构，安装时可直接贴合变压器箱体侧壁的预设安装面，通过螺栓穿入定位孔完成固定，不需要额外设计转接支架，能有效压缩电气柜内部的安装空间占用，适配户外柱上变压器、小型工业设备内置电源模块这类安装空间局促的布设场景。

　　顶部预设的两个1/2"NPT螺纹导管端口，是专门为现场布线预留的接口，施工时可直接将镀锌穿线导管通过螺纹旋接在端口上，不需要额外做密封转接处理，螺纹配合的结构能保证接线部位的防护等级，适配户外多尘、有少量淋水的运行环境，导线从导管内部引入开关腔体完成接线，能避免导线外露被外力破坏，也能防止粉尘、水汽进入开关内部造成触点氧化接触不良。从设计思路上看，这款开关的整体结构做了集成化处理，将安装固定结构、操作机构、接线端口整合为一个整体组件，不需要在变压器箱体上额外开孔安装多个附属配件，现场安装时只需要完成法兰固定、导管旋接、导线压接三个步骤就能完成装配，能大幅缩短现场施工的工时。

　　开关顶部的密封端盖采用嵌入式的安装结构，端盖与腔体配合面预留密封槽，可加装橡胶密封圈实现腔体的密封防护，避免变压器运行过程中产生的油气、外界的水汽进入开关内部，延长触点的使用寿命。安装法兰的折边角度与开关主体的圆柱侧壁做了贴合式的过渡设计，不存在结构应力集中的薄弱部位，即使在长期振动的运行工况下，法兰与主体的连接部位也不会出现开裂问题。两个螺纹端口采用对称式的布局设计，施工时可根据现场布线的方向选择进线与出线的端口，不需要调整开关整体的安装方向，适配不同走向的布线需求，降低现场施工的调整难度。

　　拨杆的操作力矩做了适配性设计，既不会因为力矩过小造成开关受振动误动作，也不会因为力矩过大导致操作费力，操作人员单手就能完成换向操作，同时操作到位时会有明确的机械卡位反馈，能避免出现开关合位不到位导致的缺相运行问题。这类开关的外形尺寸做了紧凑化控制，圆柱腔体的直径控制在适配小型变压器侧壁安装的范围，不会因为开关体积过大导致变压器整体外形尺寸超限，法兰上的两个安装孔采用标准孔距设计，可直接适配行业内通用的变压器安装位尺寸，替换原有老旧开关时不需要重新在箱体上钻孔，能直接完成原位替换，降低设备维护的成本。
