电源变压器配套导电滑环结构设计

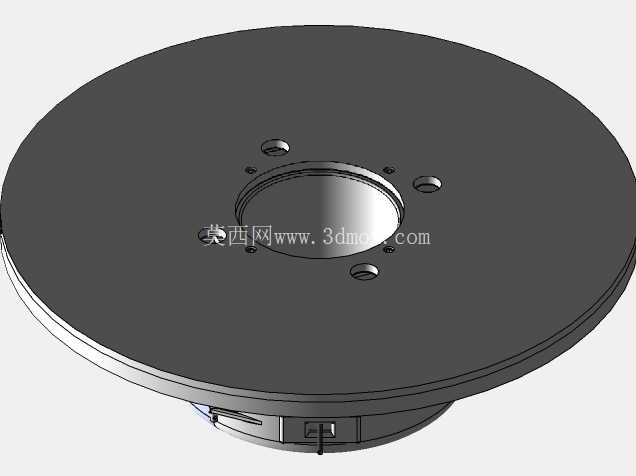

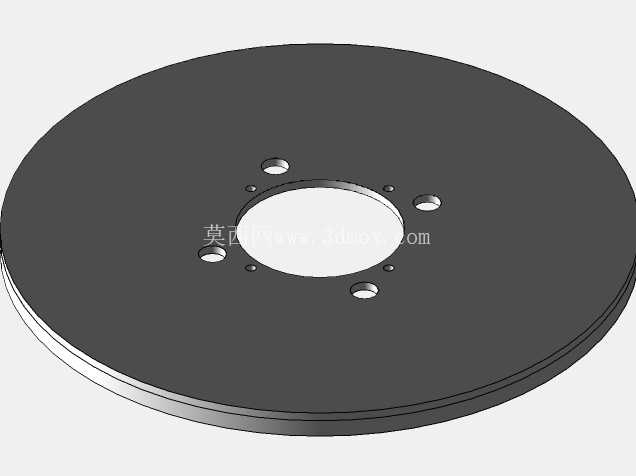

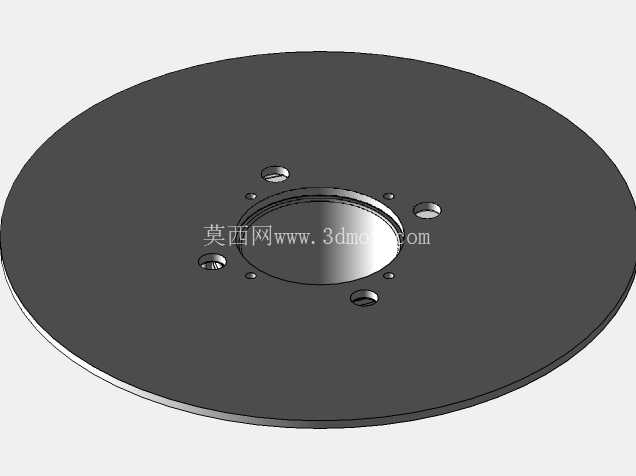

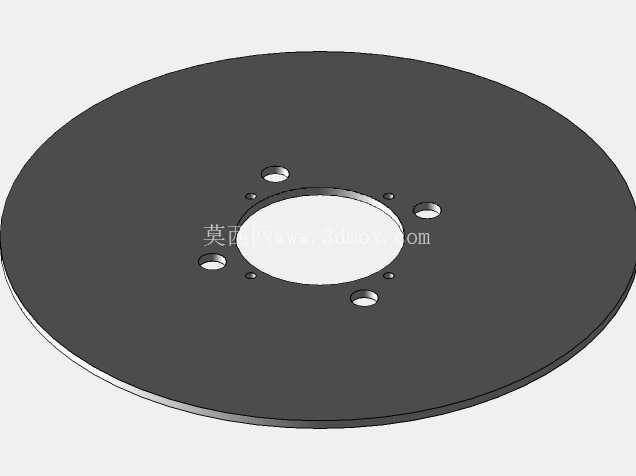

　　在需要持续旋转同时传输电力或电信号的机电系统中，滑环是解决相对转动部件间导线缠绕问题的核心构件，这款配套电源变压器使用的滑环，主要适配需要旋转供电的电源传输场景，比如旋转工作台供电、回转式机电设备的电源接驳、转动工况下的电信号同步传输等场景，避免转动过程中供电线束反复扭转出现疲劳断裂、接触不良的问题。从结构设计来看，这款滑环采用盘式环形布局，整体为扁平环状结构，中心预留大直径通孔，这类通孔设计一方面可以为设备的中心走线、转轴穿过预留安装空间，适配中空轴类安装场景，另一方面可以有效降低整体安装占用的轴向空间，适合轴向安装尺寸受限的紧凑机电结构。滑环的基体采用绝缘耐温工程材质作为支撑骨架，环道部分采用导电性能优异的铜基合金材质，表面做耐磨镀层处理，降低长期转动摩擦带来的接触损耗，保证接触电阻稳定，避免转动过程中出现供电压降波动、信号传输中断的问题。环体上均匀分布的多个安装定位孔，是按照配套安装基座的孔位做的匹配设计，安装时可以通过紧固件直接将滑环定子部分固定在设备的静止基座上，转子部分与转动端做同轴固定，安装过程中需要保证滑环与转动轴的同轴度公差控制在合理范围内，避免转动过程中出现偏磨，缩短滑环的使用寿命。

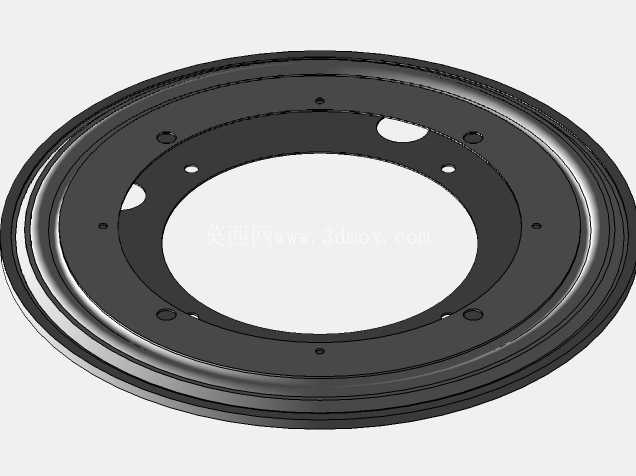

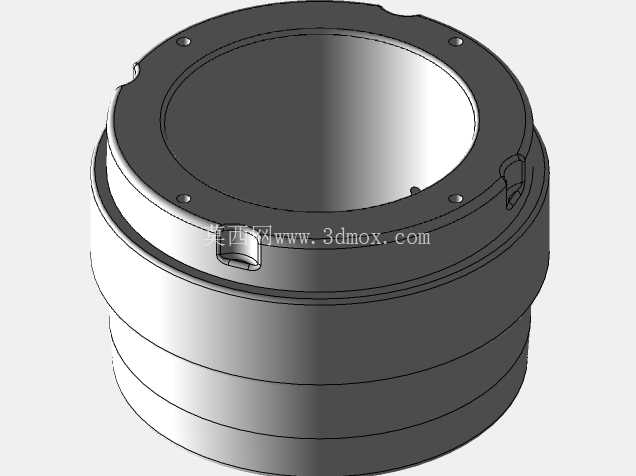

　　滑环的外圈设置有多层阶梯限位结构，一方面可以在安装时起到轴向定位的作用，保证滑环安装到位后不会出现轴向窜动，另一方面多层结构可以为不同回路的导电环道提供绝缘隔离空间，避免不同电压等级的回路之间出现爬电、击穿的问题，适配电源变压器多回路输出的供电需求。从实际使用的工况适配角度，这款滑环的接触结构采用面接触式导电设计，相比点接触结构，接触面积更大，能够承载更大的工作电流，匹配电源变压器的功率输出需求，同时接触压力经过优化设计，既保证转动过程中接触件与环道始终保持可靠贴合，不会因为设备转动产生的振动出现瞬断，又不会因为压力过大导致摩擦阻力过高、磨损过快，平衡了导电可靠性与使用寿命的需求。

　　在安装边界方面，这款滑环的外径尺寸适配常规中小型回转机电设备的安装空间，中心通孔直径可以满足主流直径的转轴穿过需求，整体轴向厚度控制在较低水平，不需要对原有设备的结构做大幅改动就可以完成加装，适合现有设备的升级改造场景。设计过程中充分考虑了工业场景的使用环境，环体的密封结构可以阻挡日常工况下的粉尘、少量飞溅液体进入环道接触区域，避免异物进入导致接触不良、短路等问题，降低日常维护的频次。在功能特性上，这款滑环可以实现360度无限制连续旋转，同时稳定传输电源变压器输出的多路电力，不会因为转动角度限制影响设备的正常运行，相比传统的线束直连方式，彻底解决了转动部件的供电走线问题，提升了设备运行的可靠性。

　　从结构建模的细节来看，所有安装孔的位置度、环道的同轴度、各阶梯面的平面度都按照机械加工的公差要求做了参数化设计，建模过程中保留了合理的加工退刀槽、安装倒角，保证后续加工生产时的工艺可行性，不会出现无法加工的结构特征，同时各部件之间的装配间隙经过校核，保证装配后转动顺畅，没有卡滞、干涉的问题。这类滑环除了配套电源变压器使用之外，也可以通用在其他需要旋转导电的机电设备中，比如旋转展示台、自动化回转工作台、风电设备的变桨系统、工程机械设备的回转机构等场景，只要安装尺寸与电流参数匹配，就可以实现可靠的旋转供电传输。
