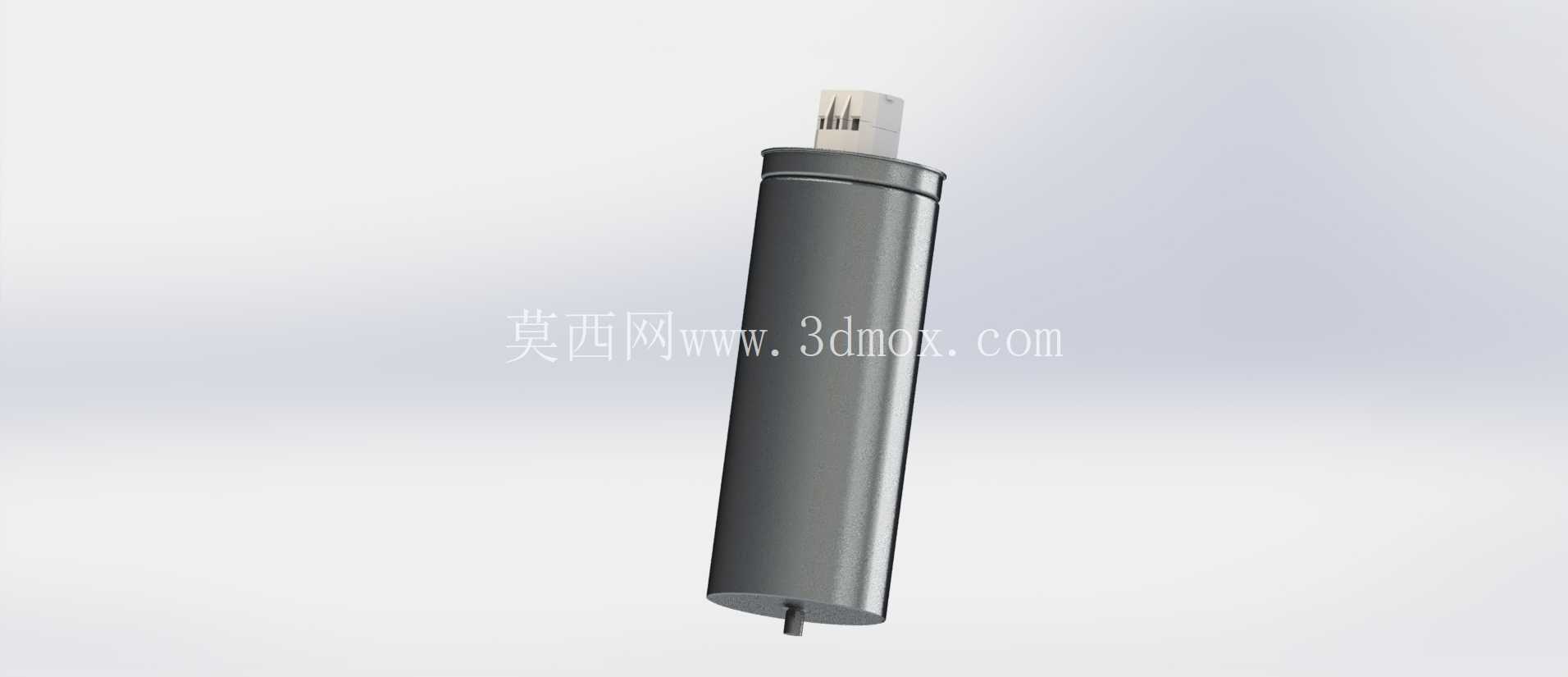

30kvar柱形电力补偿电容器结构设计

　　这款柱形无功补偿电容单元，主要应用于低压配电系统的无功补偿场景，在工业厂房配电、商业楼宇供配电、小型台区供电改造项目中，这类元件是提升功率因数、降低线路无功损耗的核心部件，通常会成组安装在电容补偿柜内，配合投切开关、电抗器共同组成无功补偿回路，抵消感性负载带来的无功电流，减少变压器的空载损耗，提升供电线路的有效载荷能力。从结构设计来看，整体采用密封式圆柱壳体结构，壳体选用拉伸成型的金属材质，表面做哑光防腐处理，既可以抵御配电环境内的潮气、粉尘侵蚀，也能为内部电容芯子提供足够的机械防护，避免运输、安装过程中的外力冲击造成芯体损伤。

　　顶部的接线端子采用凸起式绝缘基座设计，接线端做了防滑齿结构，方便现场接线时压接导线，端子与壳体之间的绝缘件选用耐温阻燃材质，能够满足长期通电运行下的绝缘耐受要求，避免接线端与壳体之间发生爬电击穿。底部的定位凸柱是安装定位结构，在电容柜内安装时，该凸柱可以嵌入安装板的定位孔内，配合顶部的固定卡扣或者抱箍，就能完成元件的快速固定，不需要额外做复杂的对位调整，适配标准电容柜的安装模数。设计过程中，首先考虑的是电容单元的散热需求，圆柱壳体的圆周面可以和柜内流动的空气充分接触，相比方形结构，圆柱外形没有散热死角，内部芯子产生的热量可以通过壳体均匀向外散发，避免局部积热导致电容寿命衰减。

　　其次是密封结构的设计，壳体上下端的卷边密封处做了多层压合处理，内部填充密封胶，杜绝外界潮气进入壳体内部，因为电容芯子一旦受潮，绝缘性能会快速下降，容易引发鼓包、击穿等故障，可靠的密封结构是保障电容长期稳定运行的基础。在安装边界上，该电容单元的柱体直径适配标准电容安装架的卡槽尺寸，整体长度符合低压补偿柜的层间安装距离，顶部接线端子预留的接线空间足够接入16平方毫米以下的多股铜芯导线，底部定位凸柱的直径和突出长度匹配常规安装板的开孔尺寸，现场安装时不需要对安装板做二次加工，直接卡入即可完成定位，再通过侧面的固定件锁紧，整个安装流程单人即可完成，不需要复杂的辅助工具。从功能特性来看，该30kvar规格的电容单元，适配0.4kV低压配电系统的单回路补偿需求，单台即可覆盖小功率感性负载的无功补偿要求，多台并联时可以组成更大容量的补偿组，配合控制器实现分级投切，适配不同负载率下的无功补偿需求。壳体的机械强度可以承受配电系统内的短时短路电动力冲击，不会因为短路电流产生的电动力出现壳体变形、密封失效的问题。接线端子的载流能力经过校核，满负荷运行时端子温升不会超过国标规定的限值，避免长期运行时接线端过热氧化。

　　在实际选型应用中，这类柱形电容因为安装便捷、散热性能好、维护更换方便，是目前低压无功补偿场景中应用最广泛的结构形式，相比方形电容，柱形结构的生产工艺更成熟，壳体的密封一致性更容易控制，批量生产时的品质稳定性更高。建模过程中，对壳体的卷边结构、端子的绝缘基座、底部定位柱的尺寸都做了1:1的还原，所有安装配合尺寸都符合行业通用的安装规范，可以直接用于电容柜的布局设计、安装干涉检查，也可以作为配电系统教学演示的三维模型使用，帮助设计人员直观了解补偿电容的结构组成和安装方式。在进行电容柜布局设计时，调用该模型可以提前核算柜内的安装空间，预留足够的接线和散热距离，避免实际生产装配时出现元件干涉、接线空间不足的问题，提升配电设备的设计效率，减少现场安装的整改工作量。
