工业燃油燃烧器结构设计三维数模

　　在工业热能供给场景中，燃油燃烧器是燃油锅炉、工业加热炉、热处理设备、烘干生产线的核心热能输出部件，其核心作用是将燃油充分雾化后与助燃空气按比例混合，实现稳定可控的燃烧过程，为后端热交换环节提供持续稳定的高温热源，广泛应用于冶金热处理、建材烘干、食品加工、化工供热、中小型工业锅炉配套等多个工业场景，直接决定整套供热设备的燃烧效率、能耗水平与污染物排放指标。

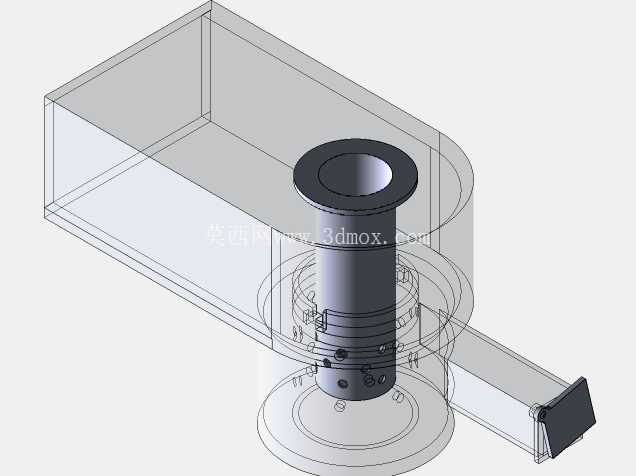

　　从结构设计逻辑来看，该燃烧器采用同轴嵌套式布局，核心燃烧筒段沿竖直方向布置，顶端设置带法兰凸缘的接口结构，该接口为燃烧器与炉体壁面的安装对接面，法兰盘上预留均匀分布的螺栓过孔，可直接通过紧固件固定在炉体侧壁的安装座上，安装时需保证燃烧筒轴线与炉体燃烧口轴线同轴度偏差不超过1.5mm，避免火焰偏斜冲刷炉衬造成局部过热损坏；法兰下方的筒段为一次风与雾化燃油的初始混合区，筒壁上分层布置多组径向配风孔，不同层位的配风孔对应不同的送风压力区间，可在燃烧过程中沿火焰径向分层补入助燃空气，避免局部燃油缺氧裂解产生积碳。

　　燃烧器中下部设置环形稳焰结构，该结构通过多层环形折流板在喷口前端形成局部低速回流区，卷吸部分高温燃烧烟气回流至火焰根部，持续为新喷出的雾化油滴提供点火热源，保证低负荷工况下燃烧稳定性，避免出现脱火、熄火问题；稳焰段下方为燃油雾化组件安装位，内置压力式雾化喷嘴安装接口，可适配不同流量规格的机械雾化喷嘴，喷嘴安装位置与稳焰盘的轴向距离经过匹配设计，保证雾化油滴喷出后恰好处于回流区的高温范围内，点火后可快速建立稳定火焰。

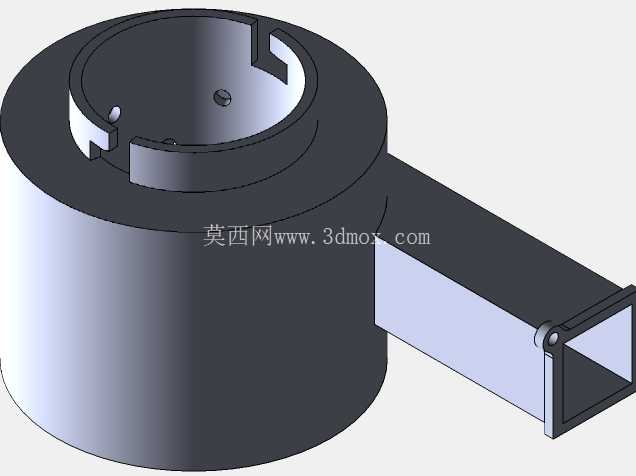

　　侧向延伸的矩形风道结构为二次风供给通道，通道末端设置可调式风门挡板，可通过外接执行器调节风门开度，根据燃烧负荷动态调整二次风供给量，二次风沿风道切向进入燃烧筒外层环隙，在筒内形成旋流效果，延长燃油与空气的混合路径，保证燃油在燃烧筒内充分燃尽，减少不完全燃烧带来的热损失与碳排放；风道与燃烧筒主体的连接位置采用圆弧过渡结构，降低送风过程中的局部阻力损失，减少风机功耗。

　　从安装边界来看，该燃烧器主体竖直段外径适配常规工业炉的标准燃烧口尺寸，侧向风道的伸出长度可根据炉体保温层厚度调整安装位置，安装时需在法兰与炉壁之间垫设耐高温密封垫，避免炉内高温烟气外泄；燃烧器整体重量集中在竖直筒段，安装时需保证炉体安装座的承重能力满足设备静载荷要求，同时预留侧向风门执行器、燃油管路、点火电极的安装操作空间，方便后期运维过程中拆卸清理喷嘴积碳、调整风门间隙、更换易损密封件。

　　在实际工况适配性上，该结构可适配轻柴油、重油等多种燃油品类，通过更换不同雾化角度的喷嘴即可匹配不同长度的炉膛空间，当炉膛深度较小时选用大雾化角喷嘴，当炉膛深度较大时选用小雾化角长火焰喷嘴，无需对主体结构做大幅改动；筒壁采用耐高温合金钢材质设计，可承受长期1200℃以上的火焰辐射温度，关键配合面设置台阶式密封结构，避免送风过程中出现漏风问题影响配风精度。

　　设计过程中重点考虑了运维便利性，燃油喷嘴、点火电极、火焰检测组件均布置在燃烧器后侧靠近风道的位置，无需将整个燃烧器从炉体上拆下即可完成常规维护操作，降低设备停机维护时间；各段筒体之间采用法兰螺栓连接，不同功能段可单独拆卸更换，当某一段出现烧损变形时无需更换整台设备，仅需替换对应损坏段即可，有效降低设备全生命周期的使用成本。
