深沟球滚动轴承结构三维设计模型

　　在各类旋转类机械装备的传动系统中，这类球轴承是应用覆盖范围极广的基础支承部件，从普通民用家电的电机转轴、小型输送线的辊筒支承，到工业减速机的输入输出轴、机床主轴的辅助支承，甚至是部分轻工机械的旋转工位结构，都能见到这类轴承的应用身影。它的核心作用是承接转轴运行过程中的径向载荷，同时可承受一定比例的双向轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦结构，大幅降低转轴转动过程中的摩擦阻力，减少运转过程中的能量损耗，同时将轴系的径向与轴向窜动控制在设计允许的公差范围内，保证整根轴的旋转精度满足设备运行要求。

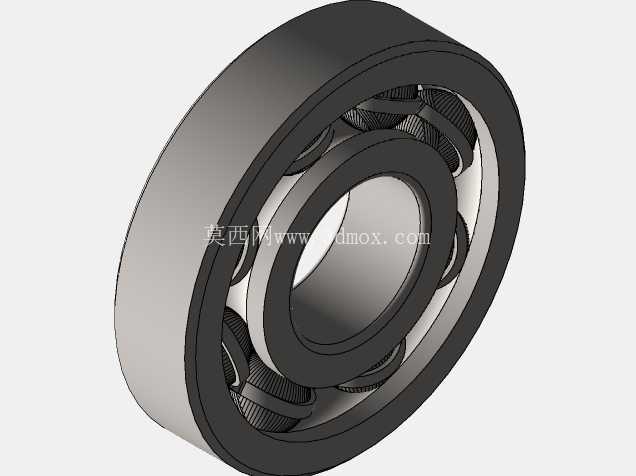

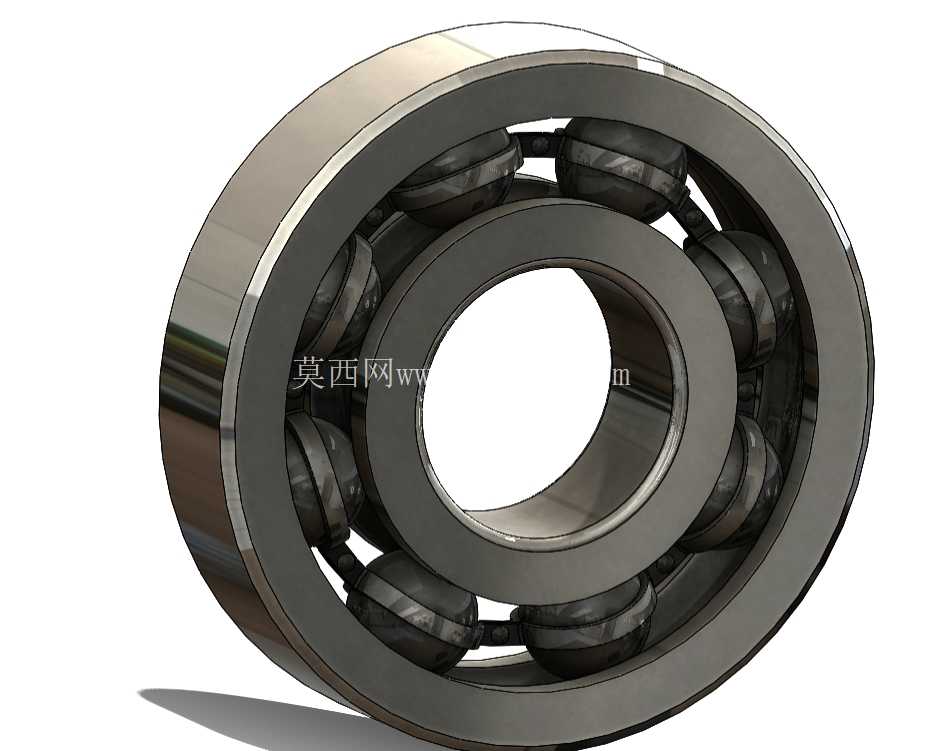

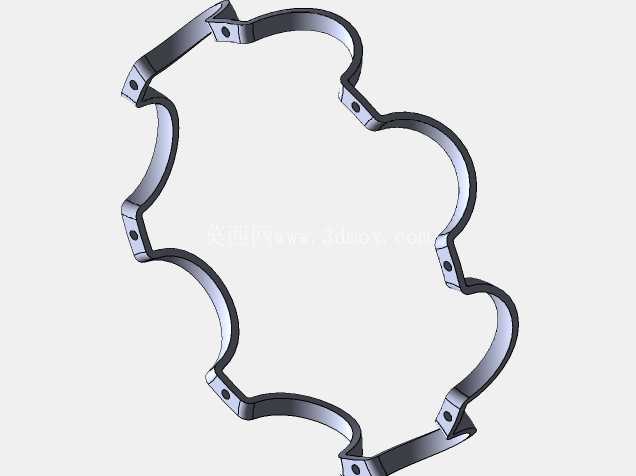

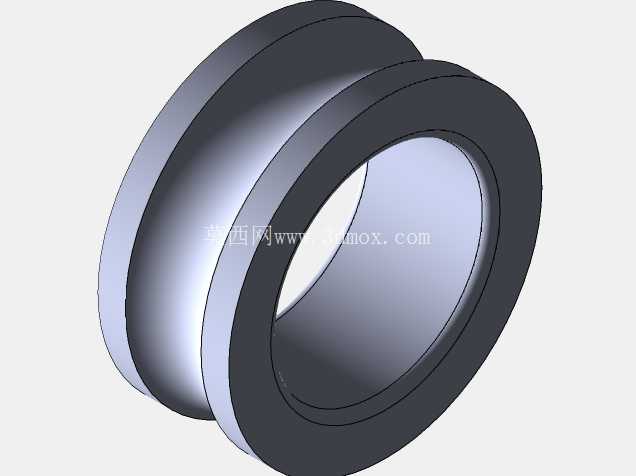

　　从结构设计逻辑来看，这个模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架。内圈通常与转轴采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内顺畅滚动的同时，能均匀承接传递来的载荷；外圈一般与设备的轴承座孔采用过渡或间隙配合，多数工况下外圈保持固定，部分特殊工况下也可随部件转动，内侧同样加工有对应曲率的滚道，与内圈滚道共同形成钢球的滚动运行空间。滚动钢球作为核心承载元件，均匀分布在内外圈滚道之间，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，钢球的尺寸一致性直接影响轴承运转的平稳性，若钢球存在尺寸差，运转过程中会出现载荷分布不均，引发振动、噪音甚至提前失效。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确排布，在无载荷区域还能对钢球起到一定的兜持作用，防止钢球脱落。

　　建模过程中需要重点把控几个关键尺寸边界：首先是轴承的内径，也就是内圈的内孔直径，这是与转轴配合的核心尺寸，公差等级需要根据应用场景匹配，普通传动场景选用普通级公差即可，高精度主轴场景则需要选用更高精度等级的公差；其次是轴承的外径，即外圈的外圆直径，这是与轴承座安装孔配合的尺寸，配合公差需要根据载荷特性、装拆需求选择，过盈量过大会导致安装困难，甚至撑裂轴承座，间隙过大则会引发外圈跑圈，磨损座孔。还有轴承的宽度尺寸，也就是内外圈的轴向厚度，这个尺寸决定了轴承在安装位置的轴向占用空间，设计轴系时需要预留对应的安装位置，同时要考虑轴承的轴向固定方式，比如内圈通过轴肩、锁紧螺母固定，外圈通过轴承端盖、孔用挡圈固定，这些固定结构的尺寸都需要与轴承的宽度、倒角尺寸匹配，避免出现安装干涉。另外，轴承内外圈的倒角尺寸也不能忽略，这个尺寸既可以避免安装时锐边划伤配合面，也能引导轴承顺利装入轴和座孔，建模时需要按照标准倒角尺寸绘制，不能随意简化。

　　在实际选型应用中，这类球轴承的极限转速较高，适合中高速运转的工况，但不适用于承受大冲击载荷的场景，若存在较大冲击载荷，通常需要选用滚子轴承替代。设计轴系结构时，还要考虑轴承的润滑与密封，这个模型虽然是简化结构，但实际应用中需要根据工况选择脂润滑或者油润滑，同时搭配对应的密封结构，防止外界的灰尘、水汽进入轴承内部，也避免内部的润滑脂泄漏，延长轴承的使用寿命。建模时还原的滚道曲率、钢球与滚道的接触角，也直接对应轴承实际的载荷承载特性，深沟球轴承的原始接触角为0，在承受轴向载荷时接触角会相应增大，这一特性在做轴系受力分析时需要纳入考量，不能简单将其作为纯径向支承件计算。
