带双耳挂钩的拉伸弹簧结构设计

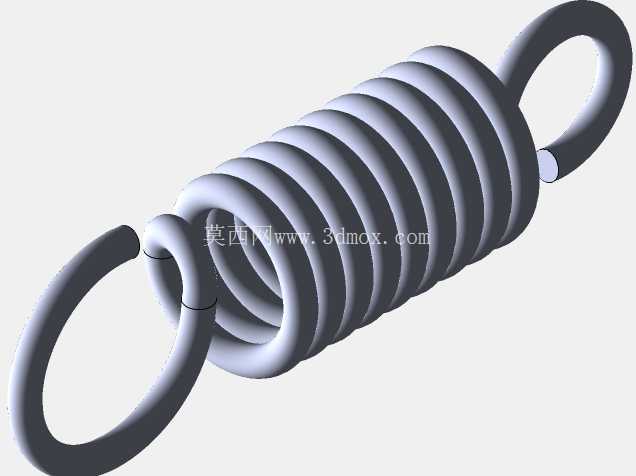

　　在各类机械传动、张紧、复位结构中，拉伸弹簧是应用频次极高的弹性储能元件，本次呈现的带双耳挂钩式拉伸弹簧，是针对常规挂装连接场景优化的结构方案。从实际应用场景来看，这类弹簧常出现在设备舱门复位结构、输送线张紧机构、小型工装夹具的回弹组件、健身器材阻力单元、农机挂接缓冲结构中，区别于普通无挂钩的压缩弹簧，它不需要额外配置弹簧座或者连接卡扣，两端一体成型的环形挂钩可以直接挂接在固定销轴、挂耳或者杆件上，大幅减少装配环节的零件数量，降低连接结构的复杂度。

　　从功能特性上看，该弹簧采用等节距圆柱螺旋结构，弹簧圈在自由状态下为紧密贴合状态，只有承受轴向拉力时才会逐步张开，这种结构能在有限的安装长度内提供更长的拉伸行程，相比同规格的拉伸弹簧搭配外置连接件的方案，一体挂钩的结构消除了连接间隙，受力时的力值输出更线性，不会因为连接件的旷量出现初始段力值跳变的问题。两端的挂钩为整圆环形结构，挂接后与销轴的接触面积更大，应力分布更均匀，相比常见的半钩、斜口钩结构，整圆环挂钩在承受大拉力或者交变载荷时，不容易出现挂钩根部断裂、脱钩的问题，适合有一定冲击载荷的使用场景。

　　设计思路上，建模时首先确定弹簧的中径参数，匹配常用的安装销轴直径，保证挂钩内径与销轴之间留有0.5-1mm的装配间隙，既不会因为间隙过大导致挂接后晃动量超标，也不会因为间隙过小出现装配卡滞。弹簧丝直径的选取结合目标载荷区间确定，螺旋升角控制在5-8度区间，保证弹簧拉伸时各圈之间不会出现卡滞，回弹顺畅。挂钩部分采用与弹簧本体同直径的线材弯制，与弹簧端部的连接位置做了平滑过渡，没有应力集中的直角拐点，避免长期受载后在连接位置出现疲劳裂纹。弹簧的有效圈数根据所需的刚度计算确定，保证在额定拉伸行程内，弹簧应力处于材料的许用应力区间，不会出现塑性变形。

　　从安装边界来看，该弹簧的安装空间需要预留出自由长度加上最大拉伸行程的轴向尺寸，径向方向需要预留出大于弹簧外径2-3mm的空间，避免弹簧拉伸时出现径向偏摆与周边零件发生剐蹭。两端挂接的销轴需要做倒角处理，装配时要保证两个挂接点的连线与弹簧轴线重合，避免出现偏载，偏载会导致弹簧各圈受力不均，局部应力超标，大幅缩短弹簧的使用寿命。在实际选型应用时，需要根据工作行程计算弹簧的最大拉伸量，保证弹簧的极限拉伸长度大于工作状态下的最大长度，预留15%-20%的余量，防止过载拉断。另外这类弹簧在长期交变载荷下工作时，需要定期检查挂钩根部与弹簧端部的过渡位置，查看是否有裂纹或者塑性变形，及时更换失效零件，避免出现设备故障。

　　建模过程中对弹簧的螺旋线做了精准扫掠，挂钩部分的弯制圆弧做了曲率连续处理，整个模型没有尖锐棱角，符合实际加工的工艺特征，能够直接用于装配干涉检查、运动仿真分析，也可以作为弹簧选型时的结构参考，帮助设计人员快速评估安装空间、连接方式是否匹配设计需求。
