ASME B16.5标准环形法兰密封连接件

　　在石油化工、市政给排水、电力输送、暖通空调等涉及流体输送的工程场景中，管路系统的密封可靠性直接决定整套装置的运行安全，而符合ASME B16.5标准的法兰密封连接件，是中高压管路对接环节最常用的静密封配套部件。这类环形密封件的核心作用，是填充两片配对法兰密封面之间的微观间隙，阻断管路内部输送介质的泄漏路径，不管是输送常温清水、高温蒸汽，还是带有一定腐蚀性的工艺流体，适配对应材质的该类密封件都能在额定压力等级下维持长期稳定的密封性能。

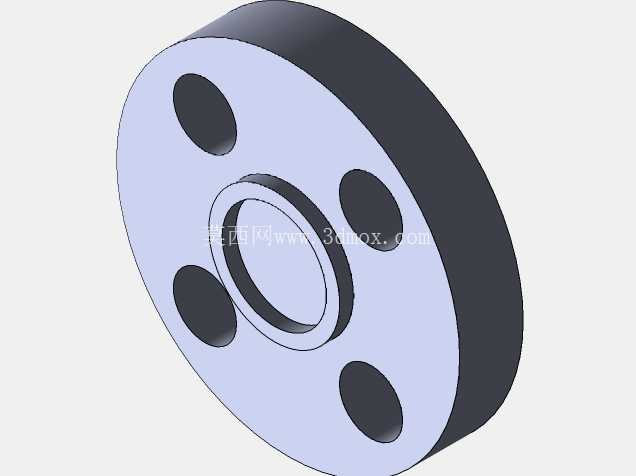

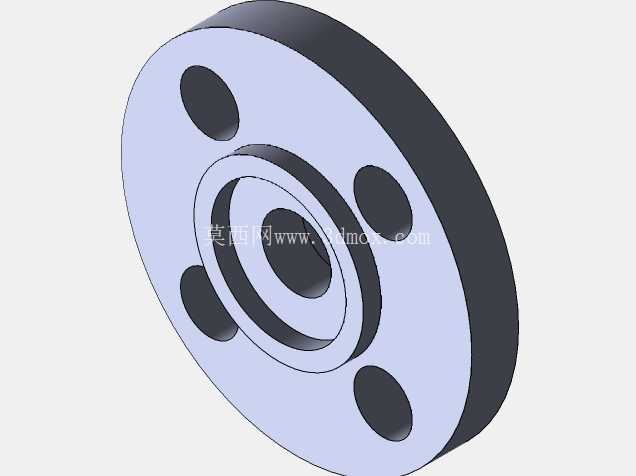

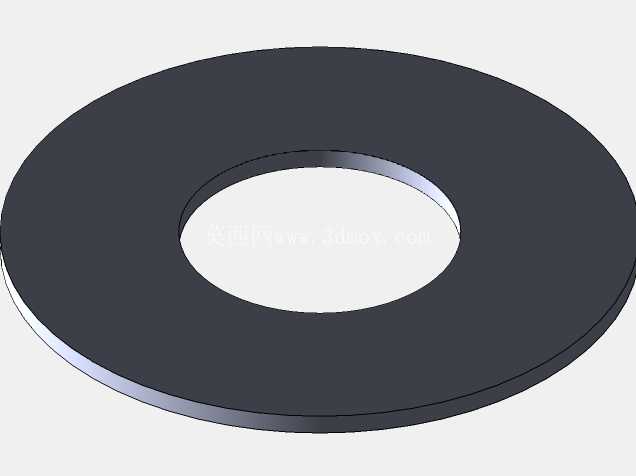

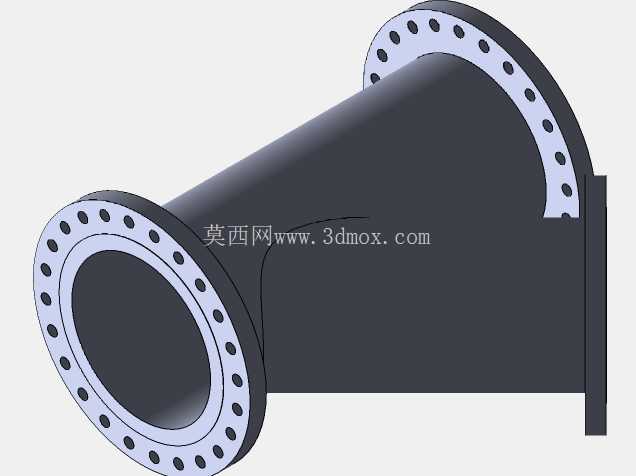

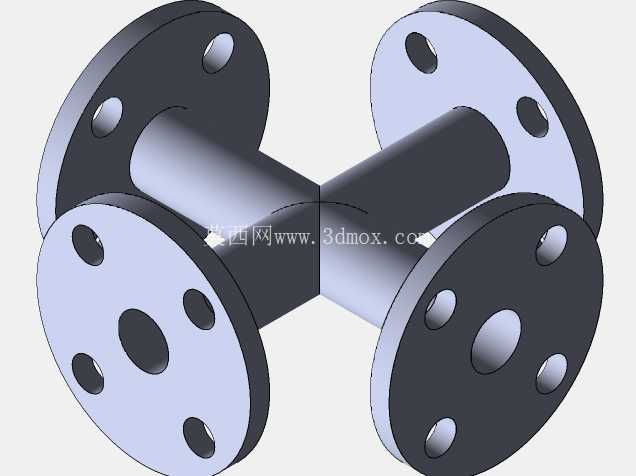

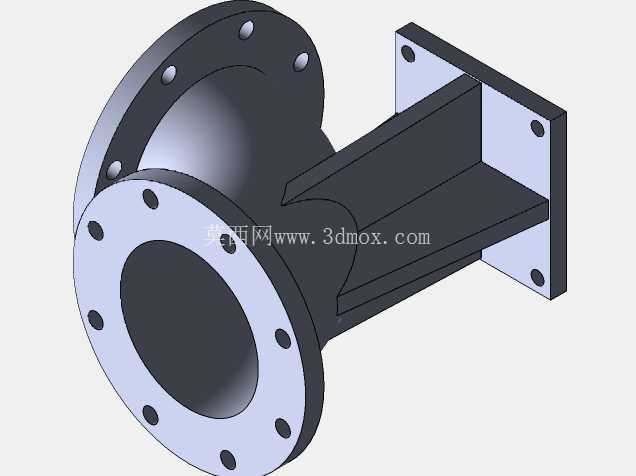

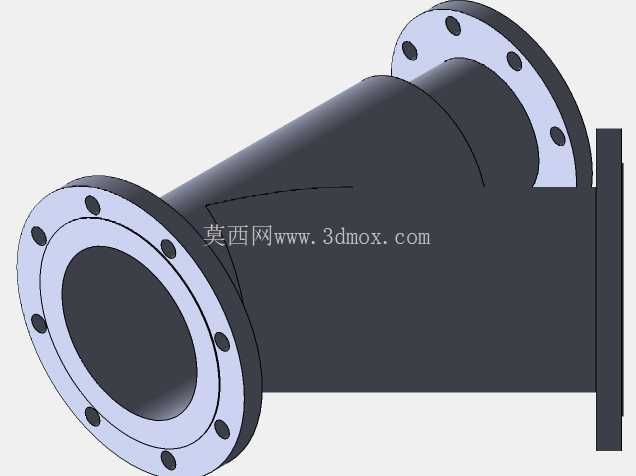

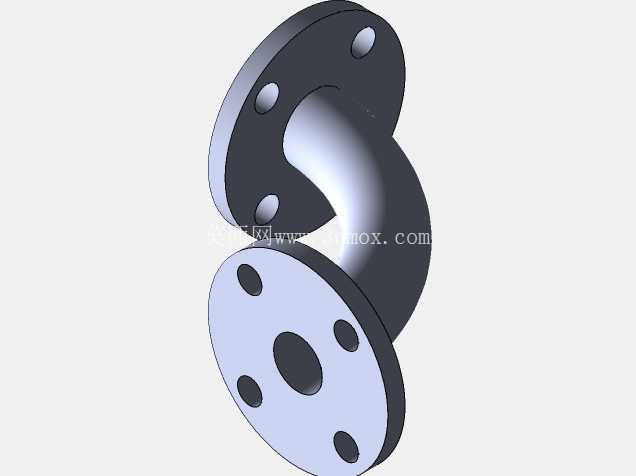

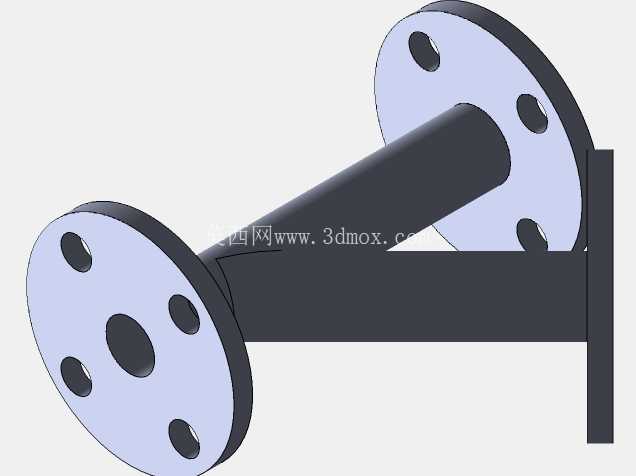

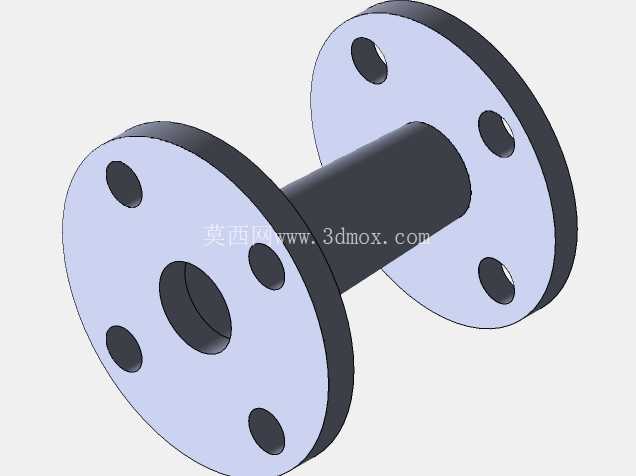

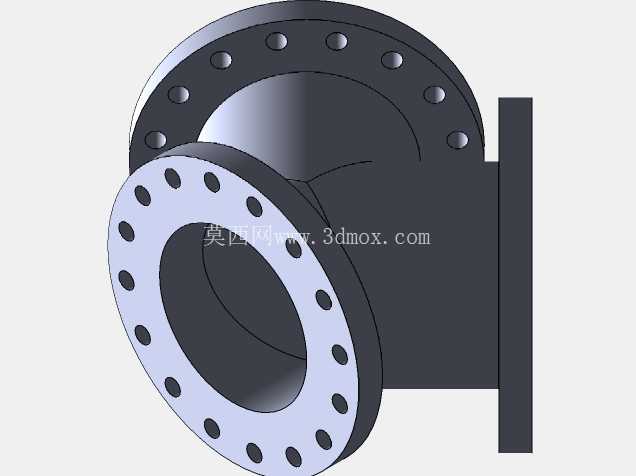

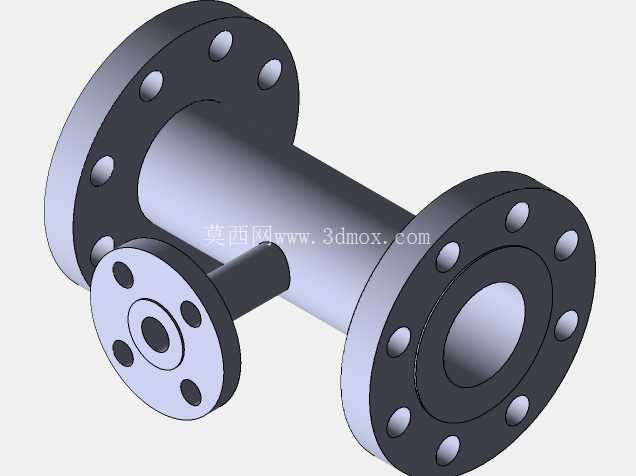

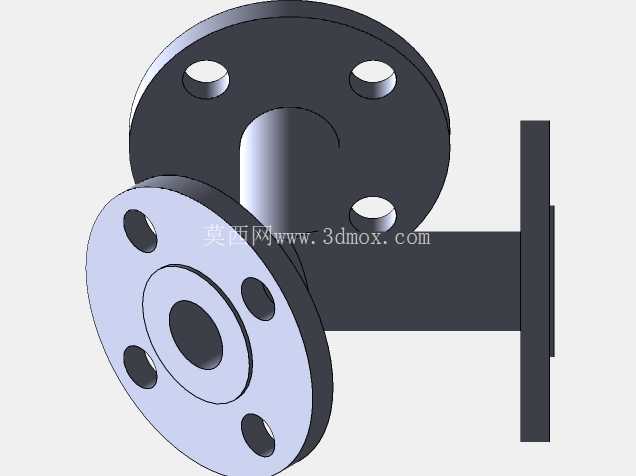

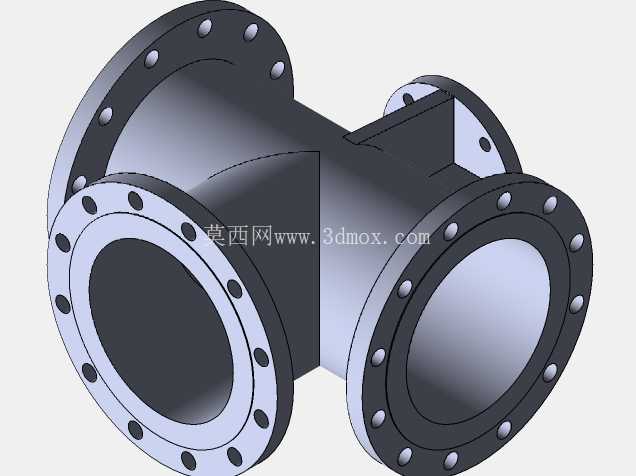

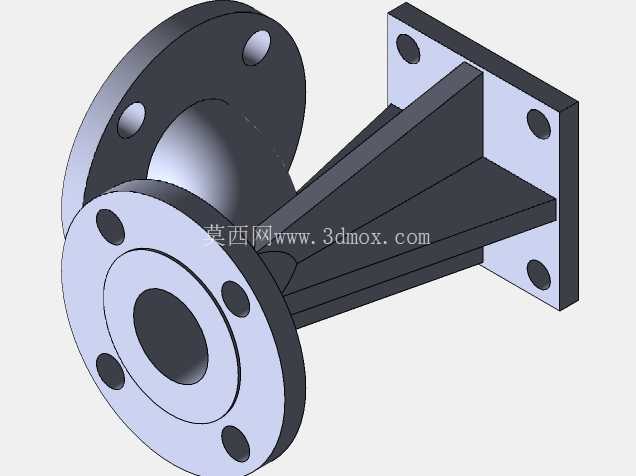

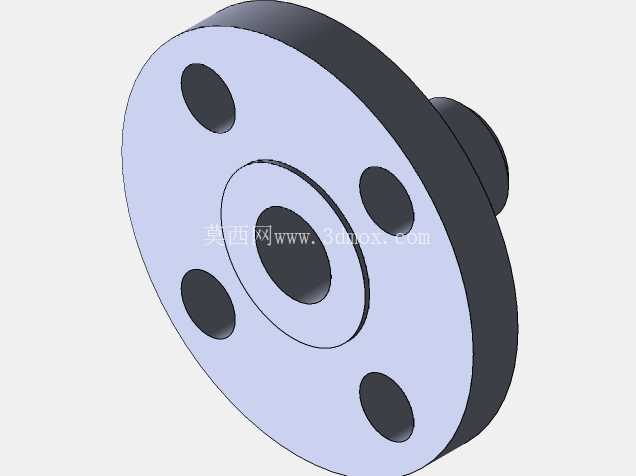

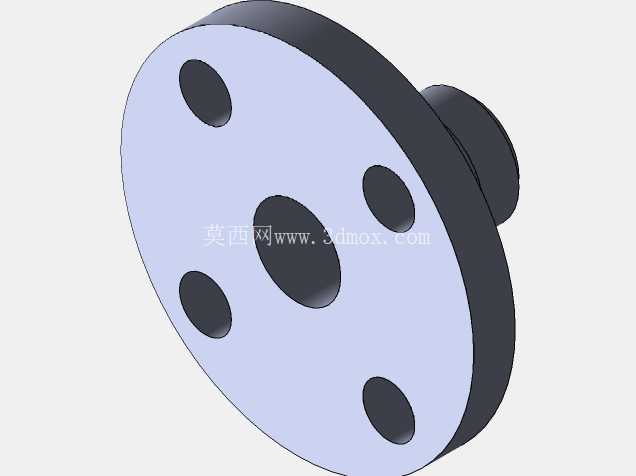

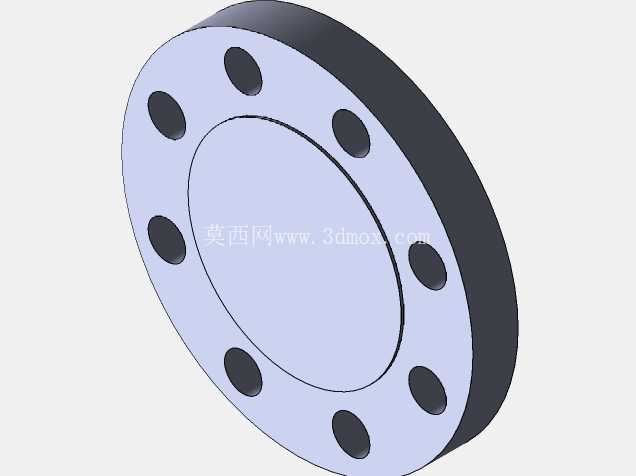

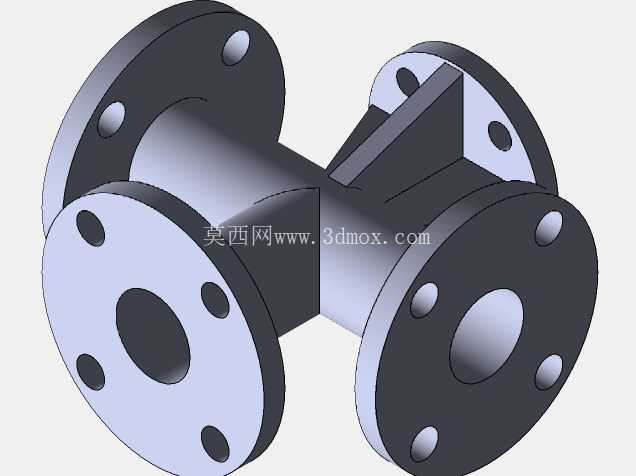

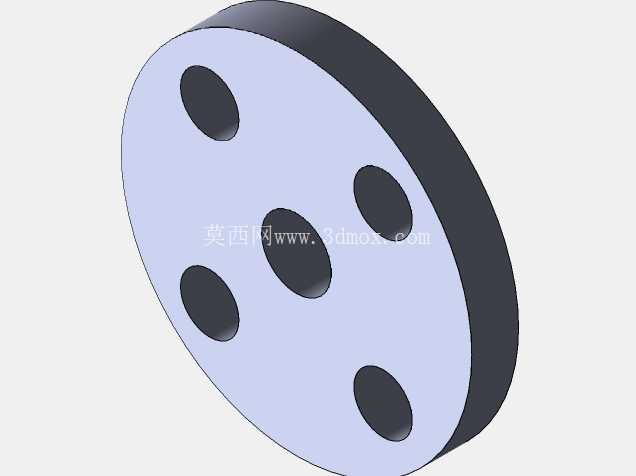

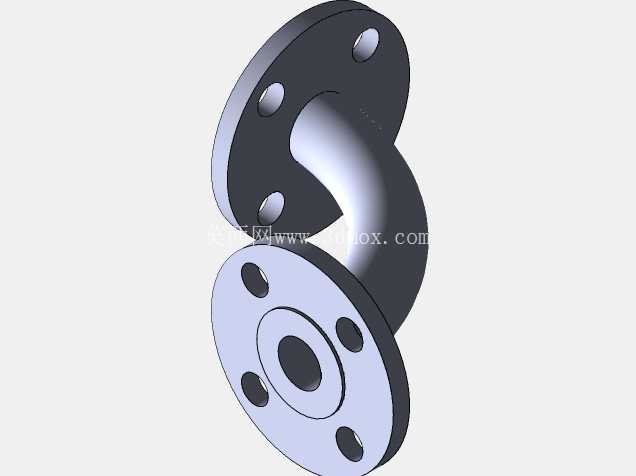

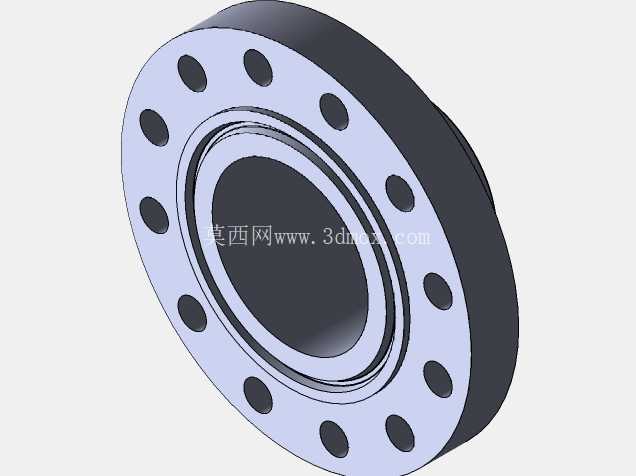

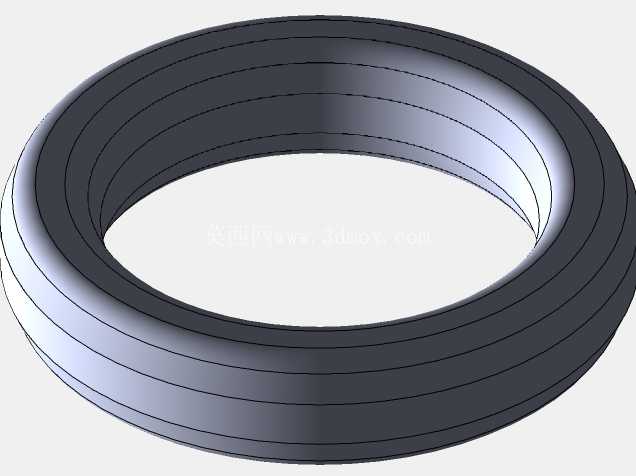

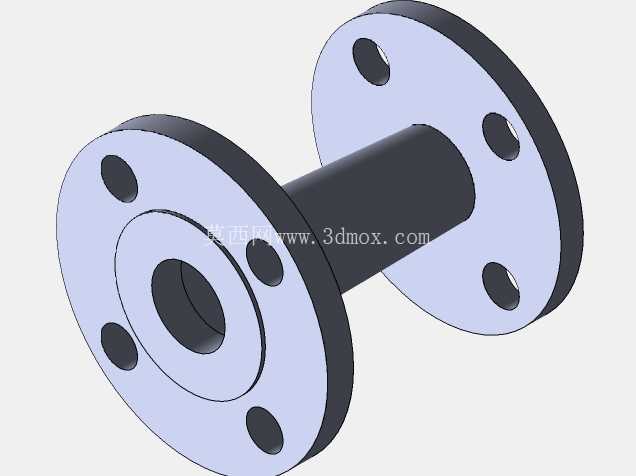

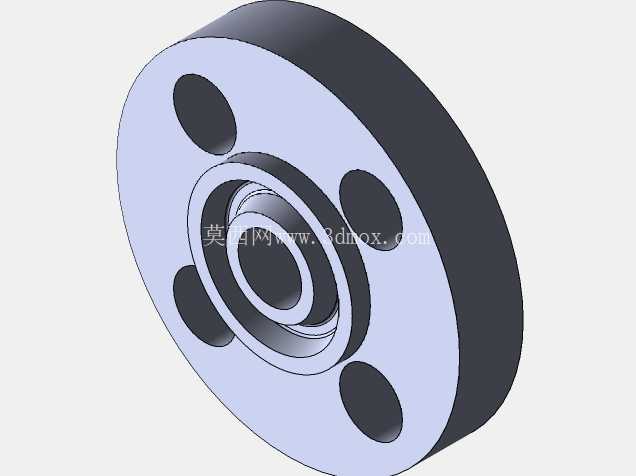

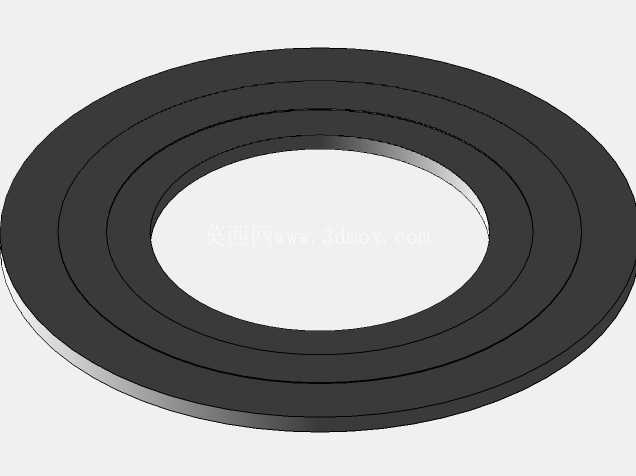

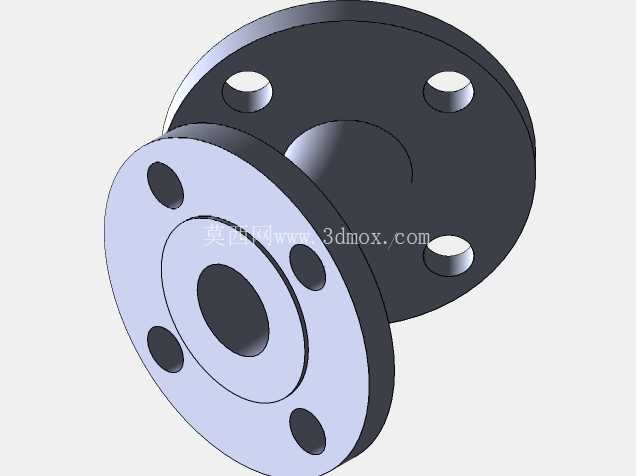

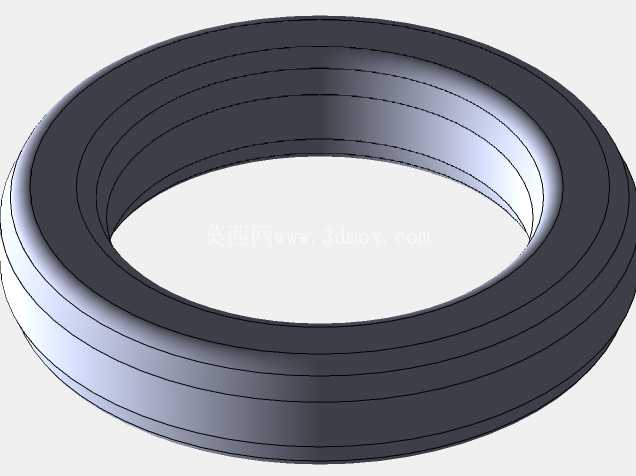

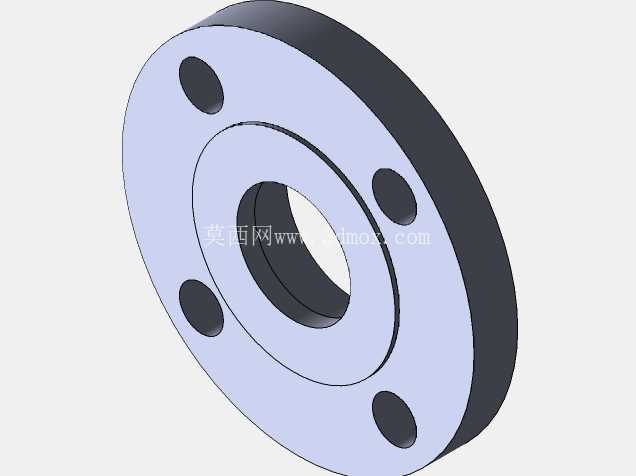

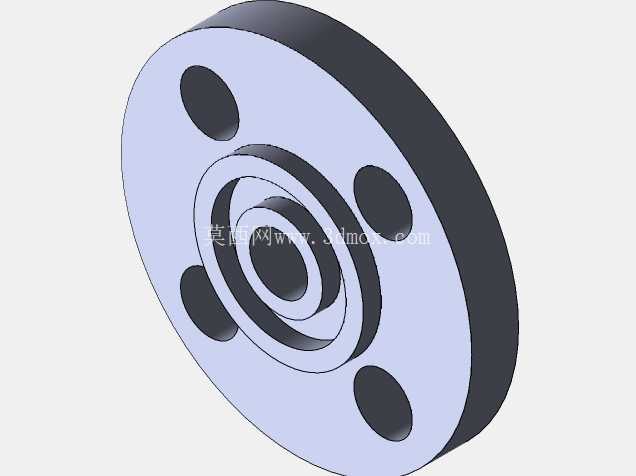

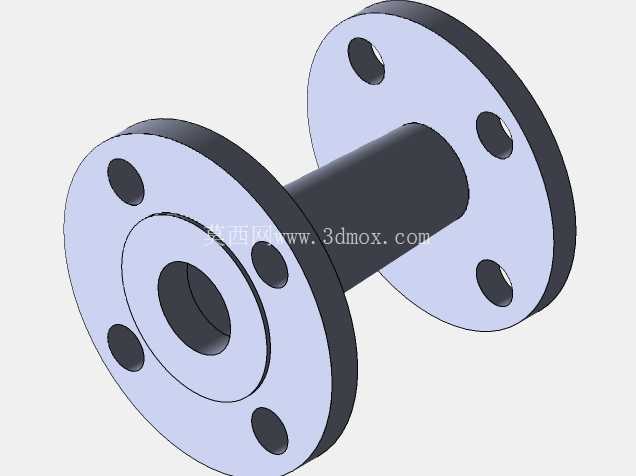

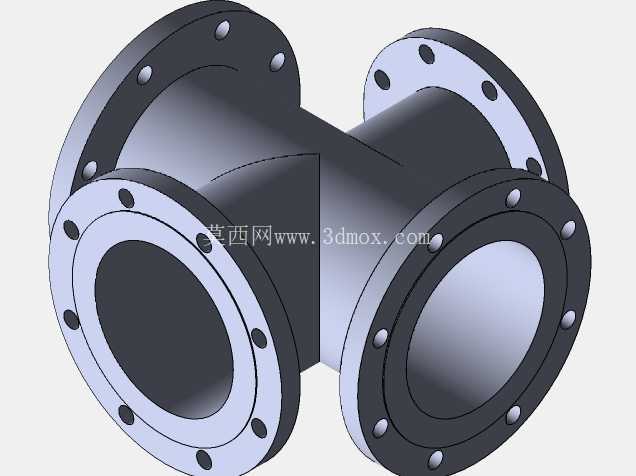

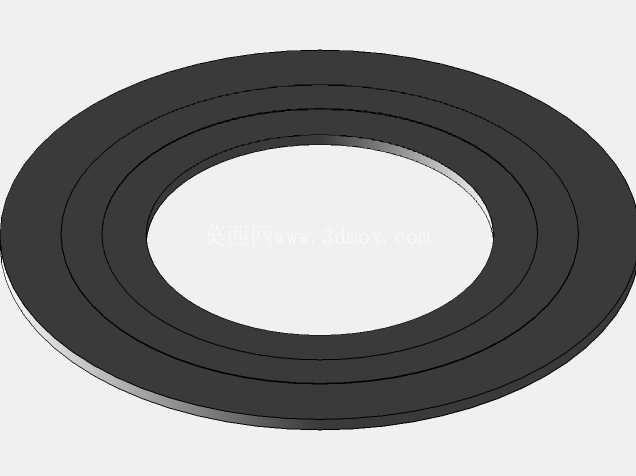

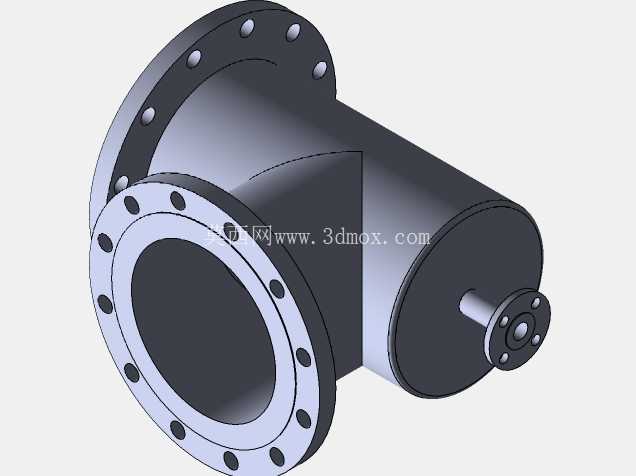

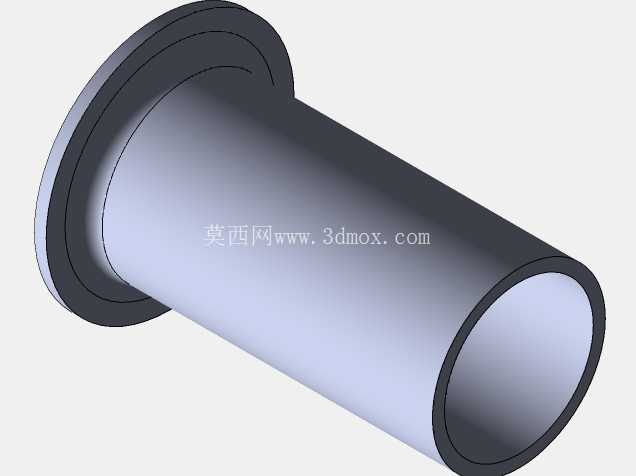

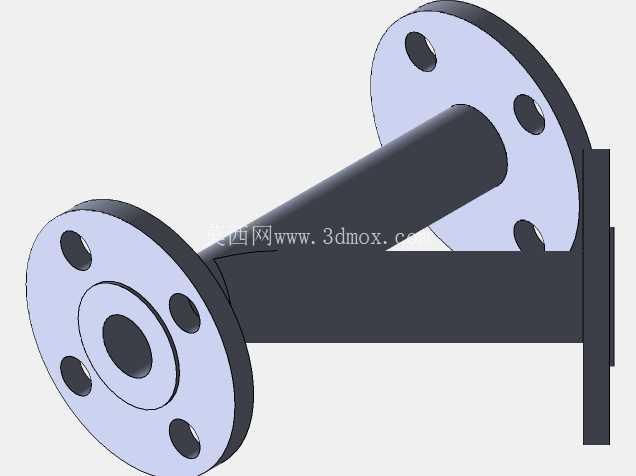

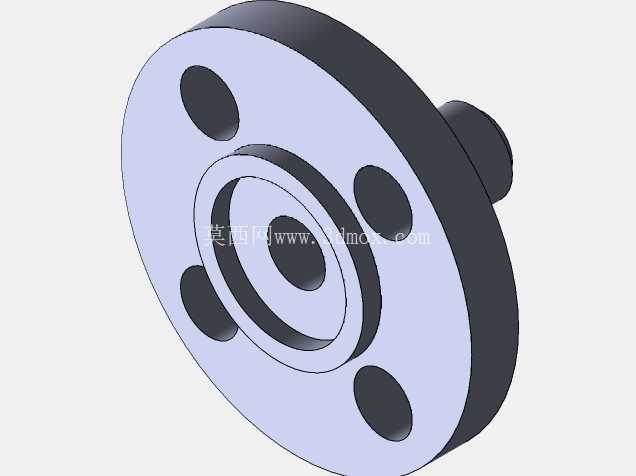

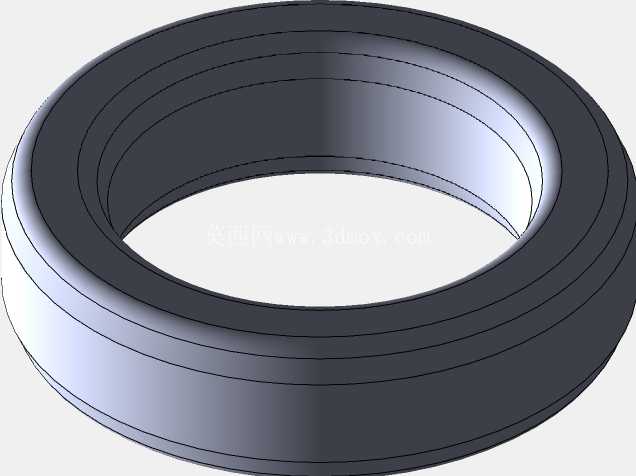

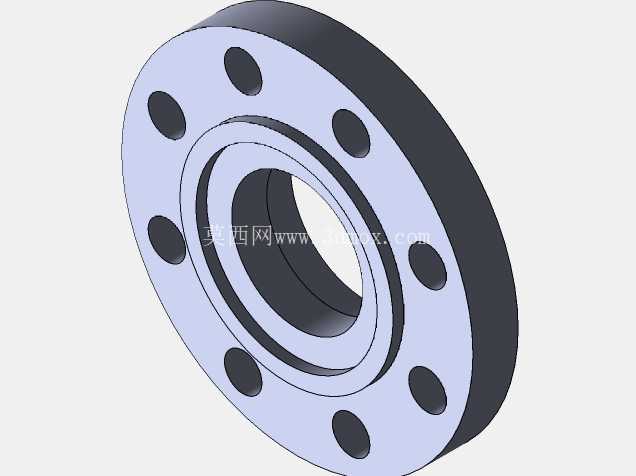

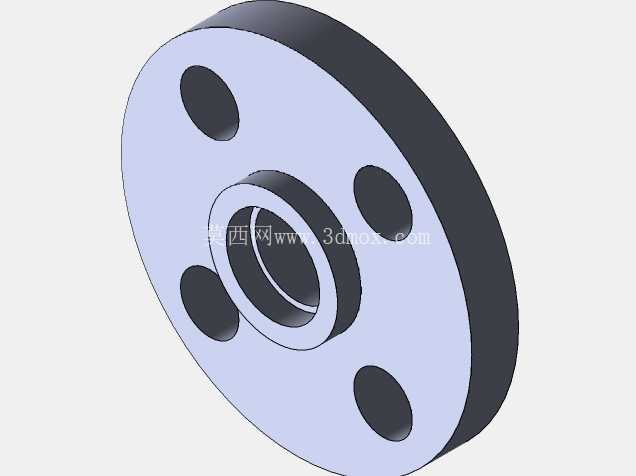

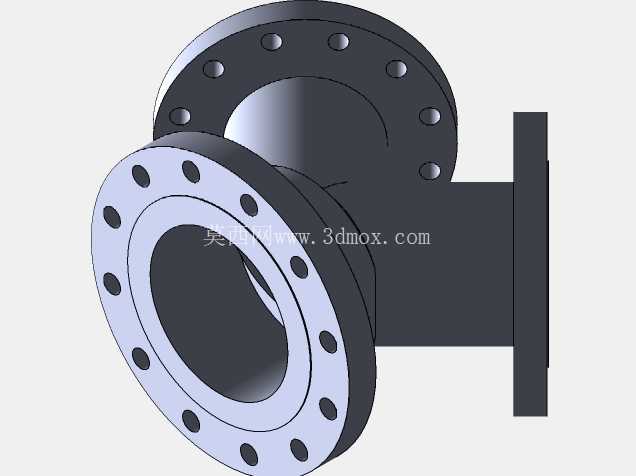

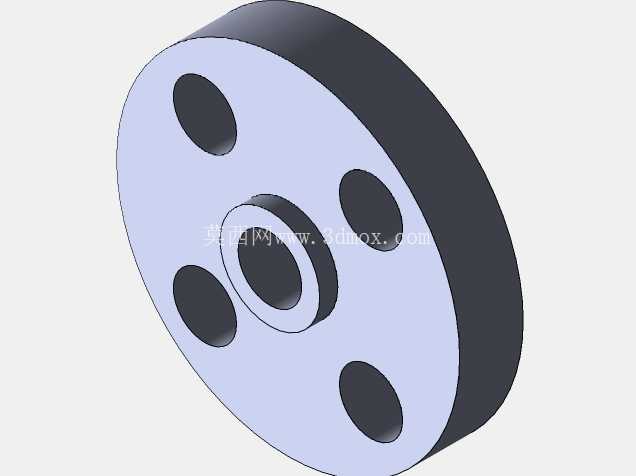

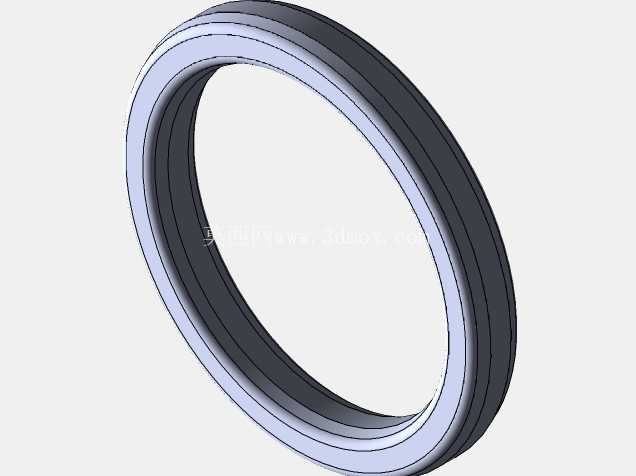

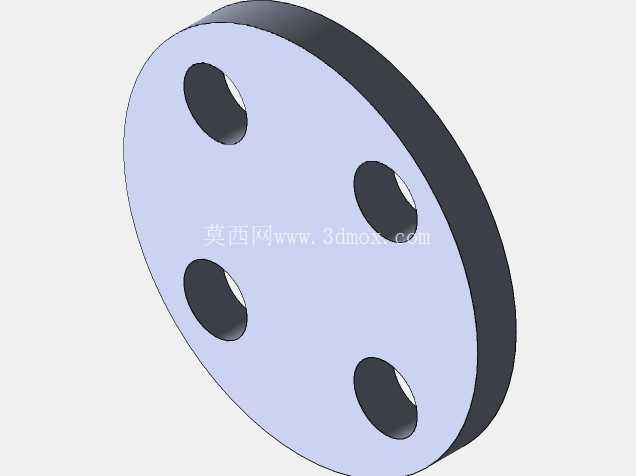

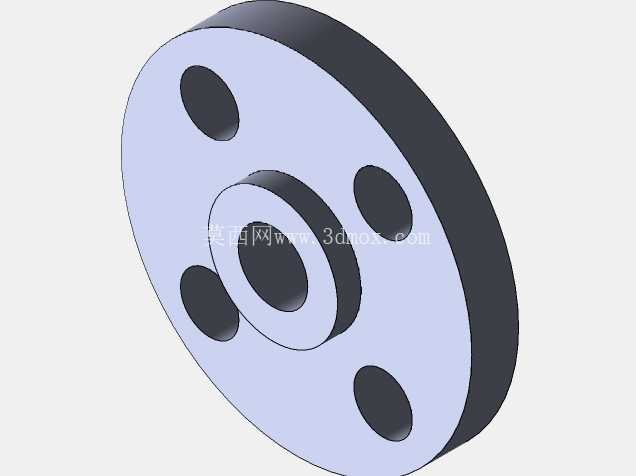

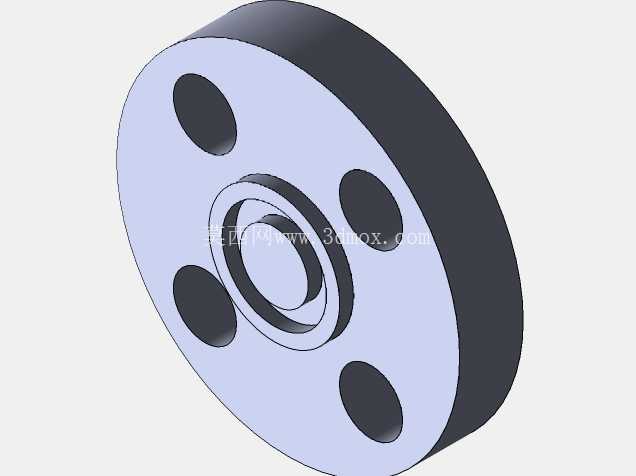

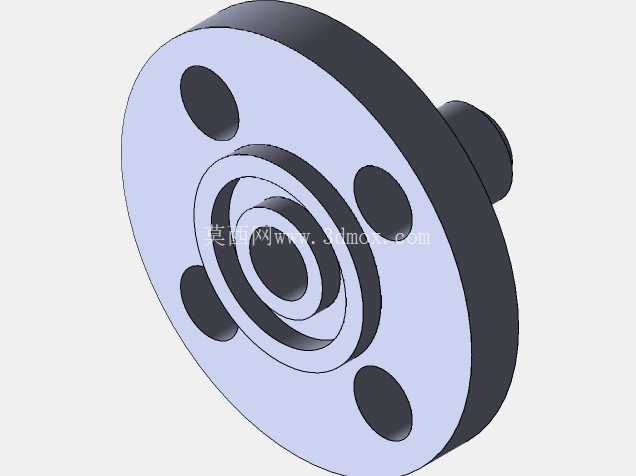

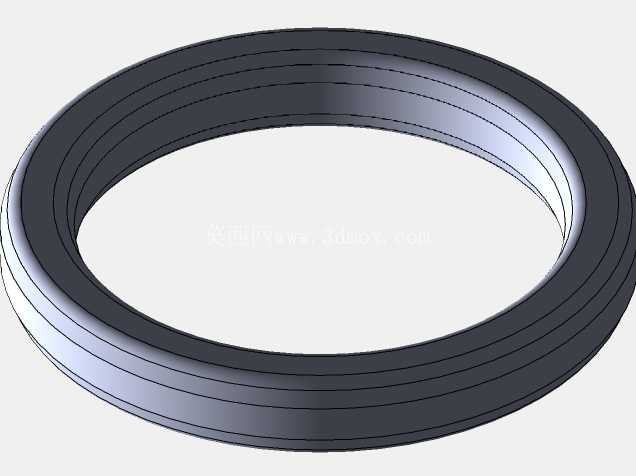

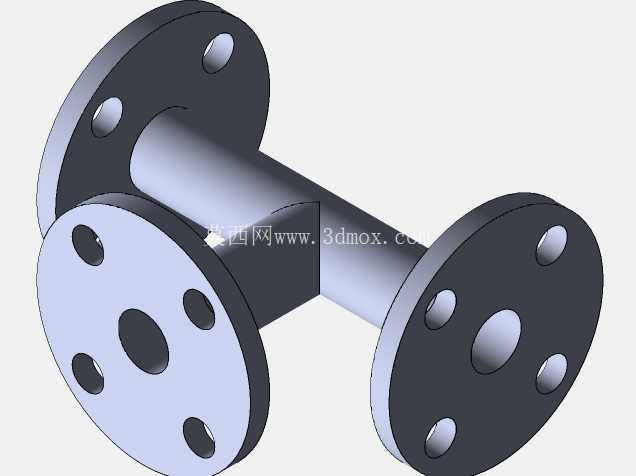

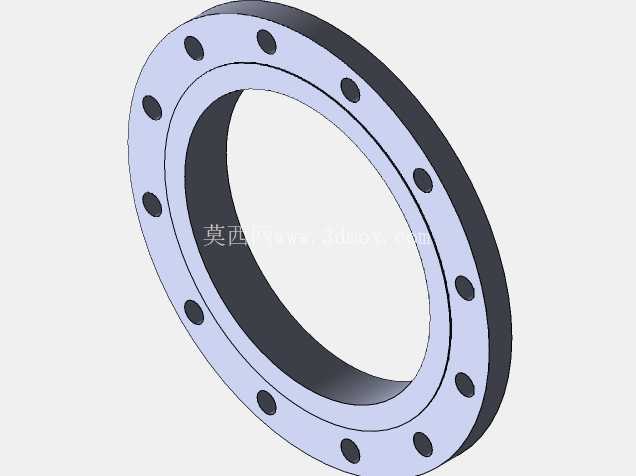

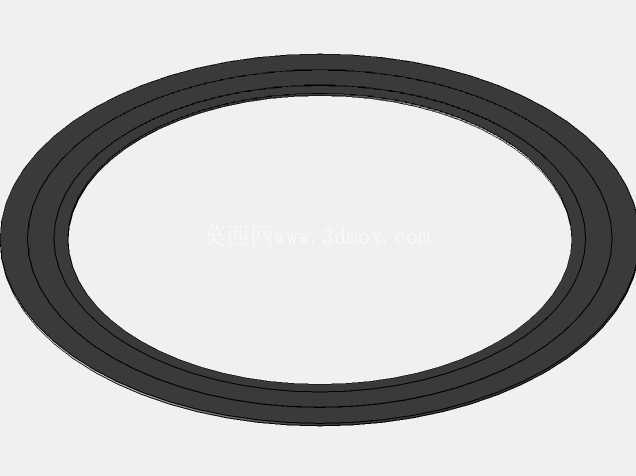

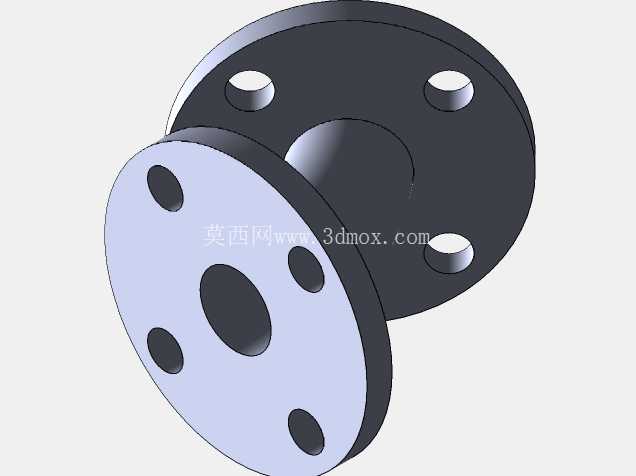

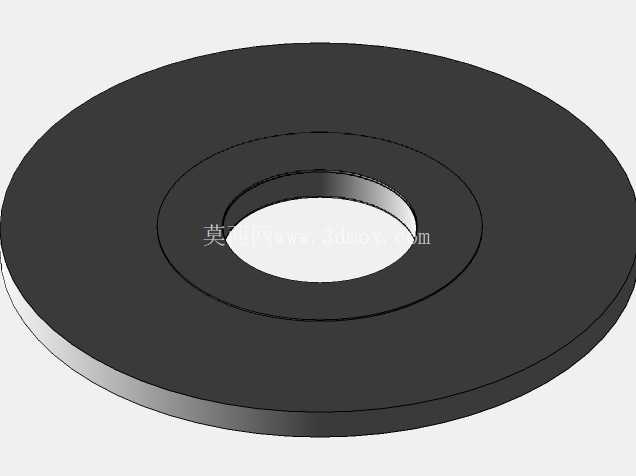

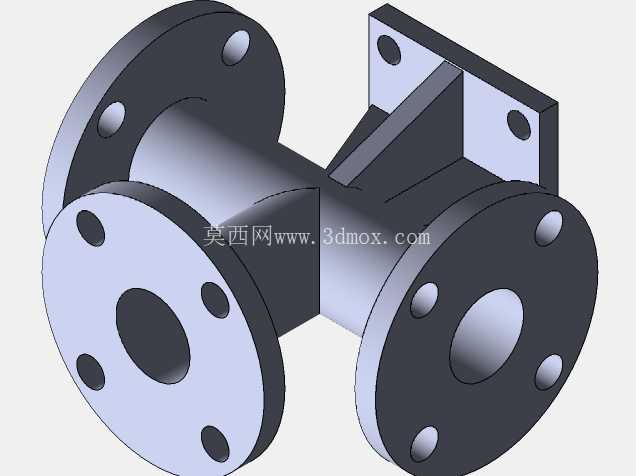

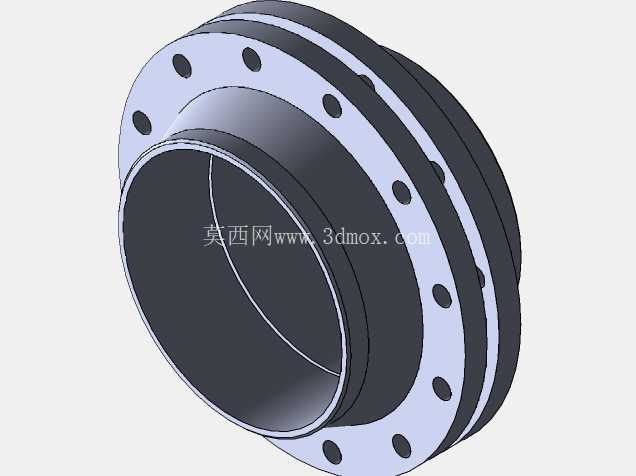

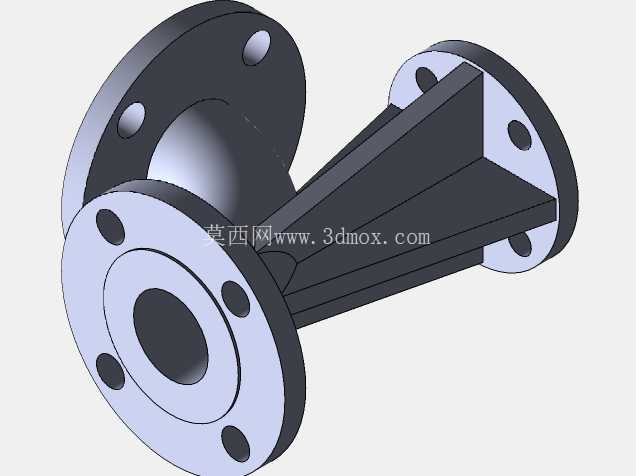

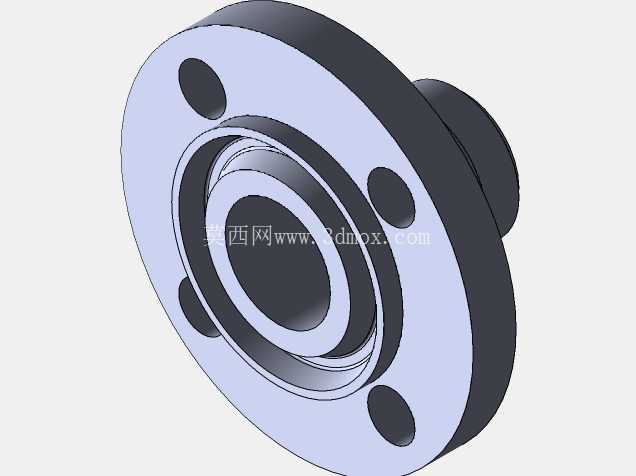

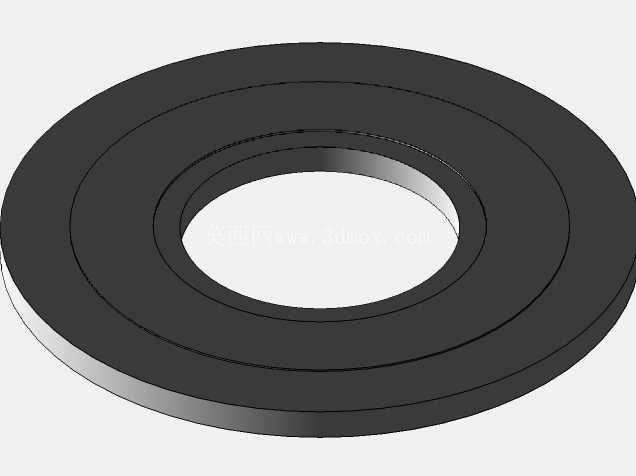

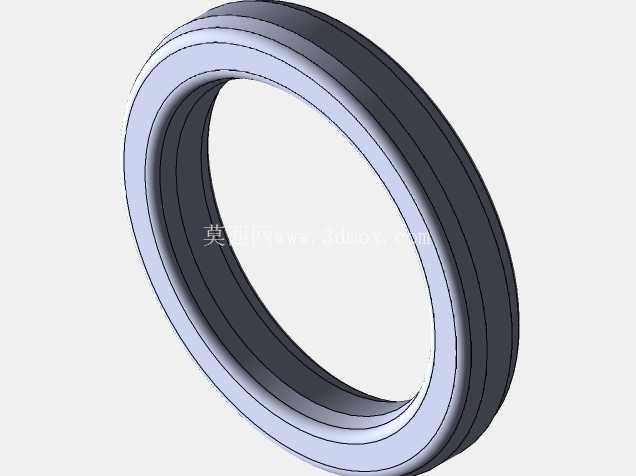

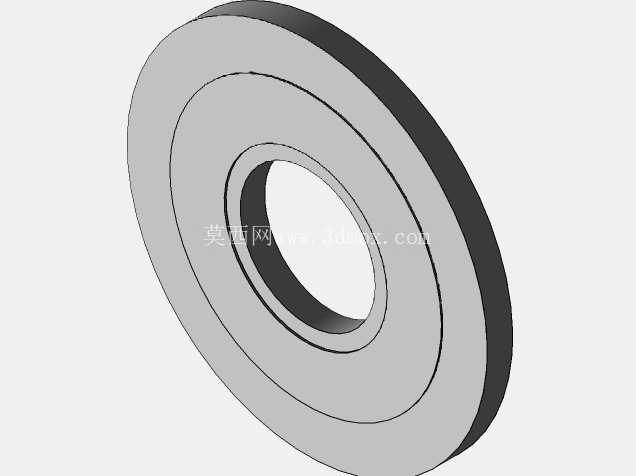

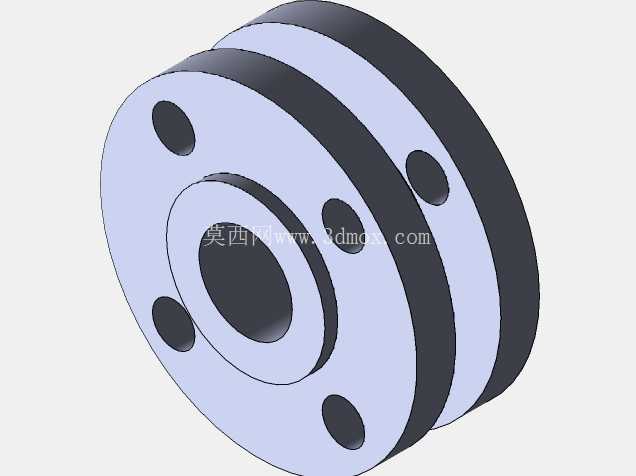

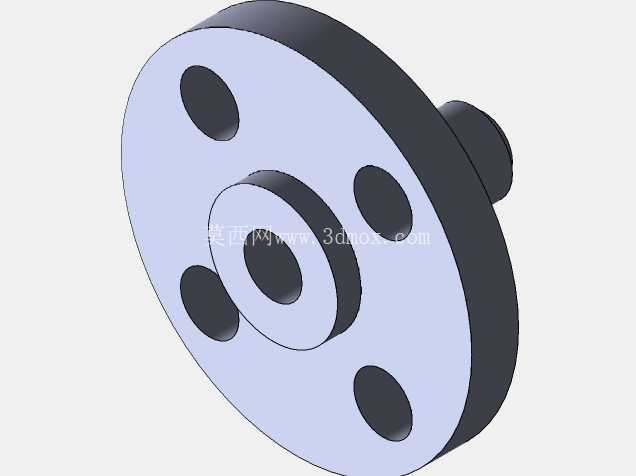

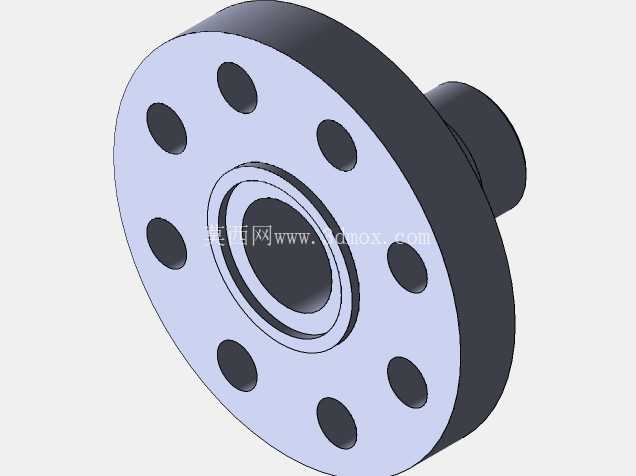

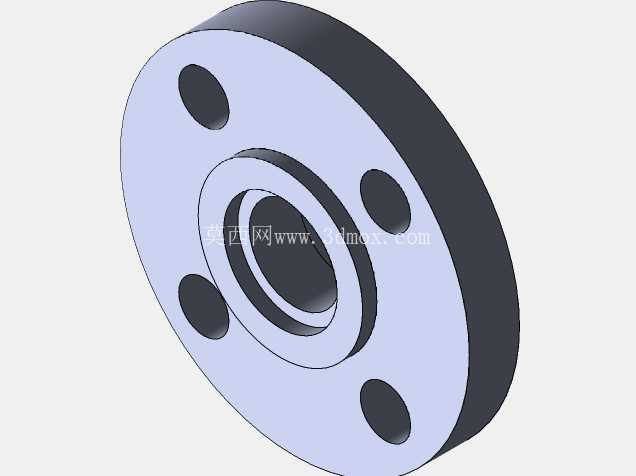

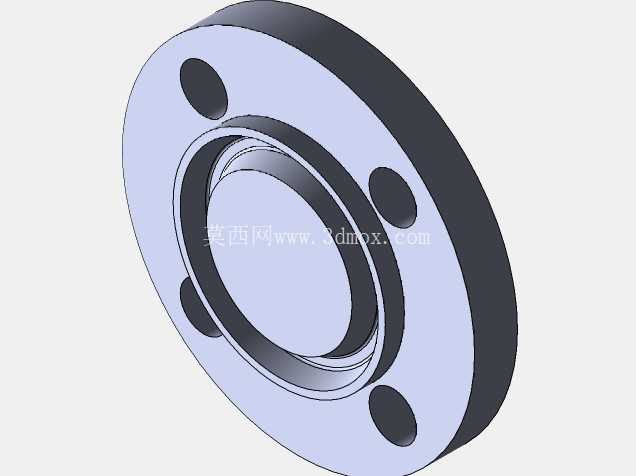

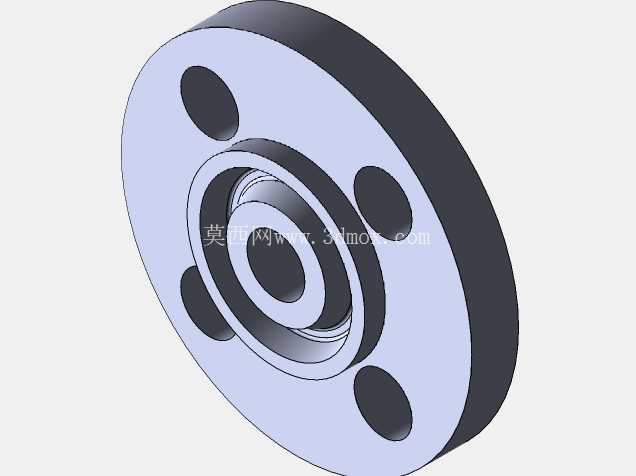

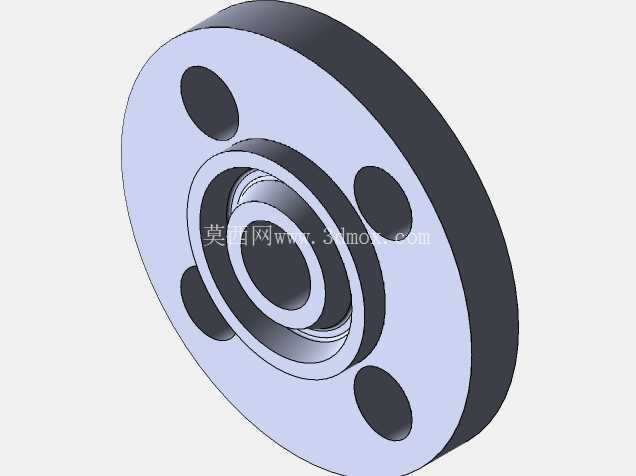

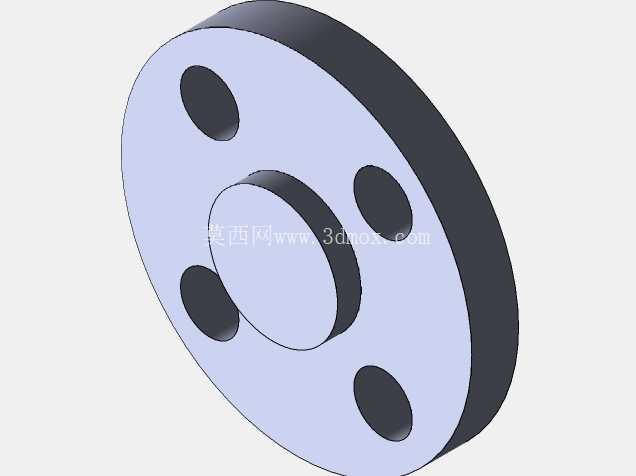

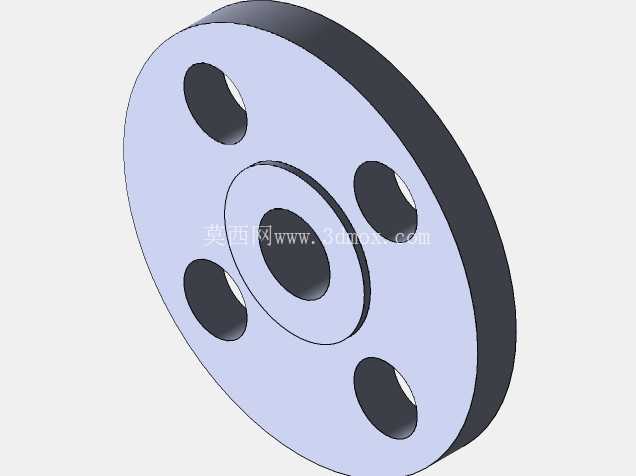

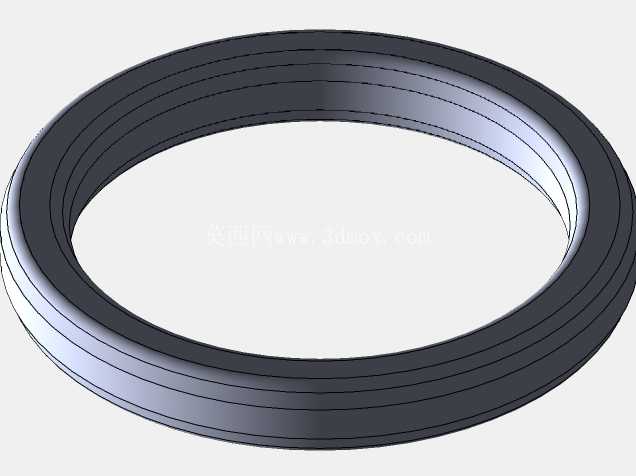

　　从结构设计逻辑来看，该环形件采用同轴多台阶式的截面构型，并非简单的等厚平环结构，这种设计首先是为了匹配ASME B16.5标准下对应磅级法兰的密封面尺寸公差，不同直径的台阶分别对应法兰密封面的内环定位台、主密封接触区以及外环限位边，安装时可以直接卡入法兰的密封面凹槽内，无需额外的定位工装就能保证密封件与法兰保持同轴度，避免因安装偏位导致的局部压合应力不均，从根源上减少安装失误带来的泄漏隐患。密封面的平面度控制在微米级公差范围内，保证法兰螺栓按照规定扭矩对角锁紧后，整个环形接触面上的压应力分布均匀，不会出现局部应力过大压溃密封件、或是局部应力过小存在泄漏缝隙的问题。

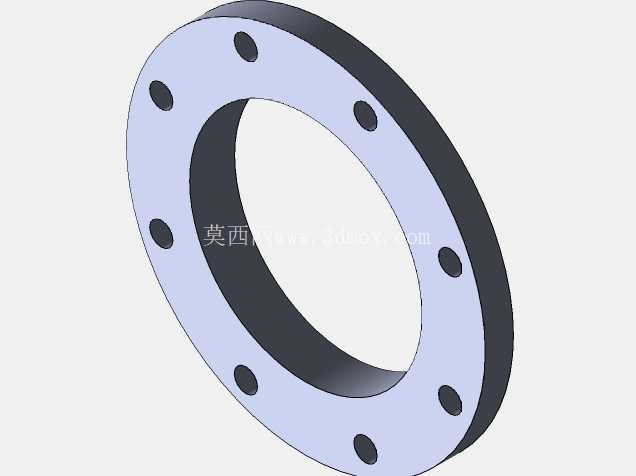

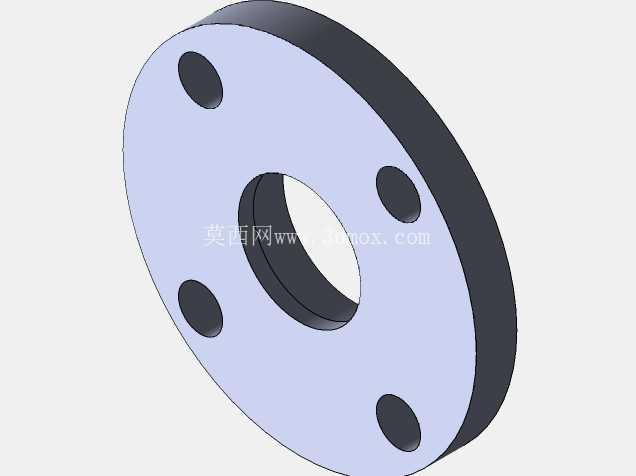

　　从安装边界条件来说，该密封件的内外径尺寸严格匹配对应公称通径、对应压力等级的ASME B16.5法兰密封面尺寸，内环直径略大于管路通径，不会在管路内部形成突出的节流边，避免输送过程中介质在密封件位置产生紊流、压降或是介质残留堆积；外环直径小于法兰螺栓孔的内接圆直径，安装时不会与螺栓杆发生干涉，不需要现场裁切调整，直接对位放置即可完成预装。厚度尺寸经过反复校核，在法兰螺栓达到额定锁紧扭矩时，密封件的压缩率控制在材料弹性变形的最优区间内，既可以充分填充法兰密封面的微观加工刀痕与凹凸缺陷，又不会因压缩量过大导致材料发生塑性变形、失去回弹补偿能力，在管路系统出现温度波动带来的法兰面热胀冷缩、或是压力波动带来的法兰面微量分离时，密封件可以依靠自身的弹性回弹持续维持密封面的接触压应力，避免出现渗漏。

　　在实际工程选型应用中，这类标准密封件不需要针对每个项目单独定制非标尺寸，只要确认配对法兰的公称通径、压力等级符合ASME B16.5标准，就可以直接选用对应规格的产品，大幅降低管路系统的设计选型成本与现场安装调试周期。在日常运维过程中，管路检修拆卸法兰后，只要检查密封件没有出现明显的压痕损伤、材质老化硬化，就可以重复使用，相比非标准的密封垫片，能够有效降低运维备件的储备种类与成本。针对不同的介质工况，只需要调整密封件的制作材质，比如耐油橡胶适配燃油输送管路、金属缠绕材质适配高温高压蒸汽管路、聚四氟乙烯材质适配腐蚀性化工流体管路，其结构尺寸完全保持通用，不需要调整法兰的安装尺寸与螺栓配置，具备极强的工况适配性。

　　在三维建模过程中，这类标准件的模型构建需要严格遵循ASME B16.5标准中的尺寸公差要求，尤其是各台阶的直径尺寸、厚度尺寸以及同轴度公差，必须保证模型与实际加工尺寸完全一致，这样在进行管路系统的整体装配仿真时，才能准确模拟密封件的安装位置、压缩量以及与周边法兰、螺栓、管路的装配干涉情况，提前发现设计阶段的尺寸匹配问题，避免现场安装时才发现密封件尺寸不符、无法装配的问题。同时模型的细节还原需要体现密封件的边缘倒角特征，避免安装过程中尖锐的边缘刮伤法兰密封面，破坏法兰的表面粗糙度，影响最终的密封效果。
