带齿边密封结构的碳酸饮料瓶盖

　　日常接触的碳酸饮料瓶盖，看似是不起眼的小零件，实则要兼顾密封可靠性、开启便利性、批量生产适配性多重要求，这个带齿边的密封瓶盖结构，就是针对含气饮品包装场景做的针对性设计。从实际应用场景来看，这类瓶盖主要适配玻璃瓶、PET瓶的碳酸饮品封装，要承受瓶内二氧化碳持续产生的内压，同时要保证运输、仓储、售卖全流程不会出现漏液、泄压、意外松脱的问题，还要让普通消费者无需借助工具就能顺利拧开，齿边结构的设计正是为了增大拧动时的摩擦力，避免手滑，尤其是手部沾有水渍或者油污的时候，均匀分布的齿边能提供足够的周向摩擦力，让开启力矩控制在普通人可轻松施力的区间内。

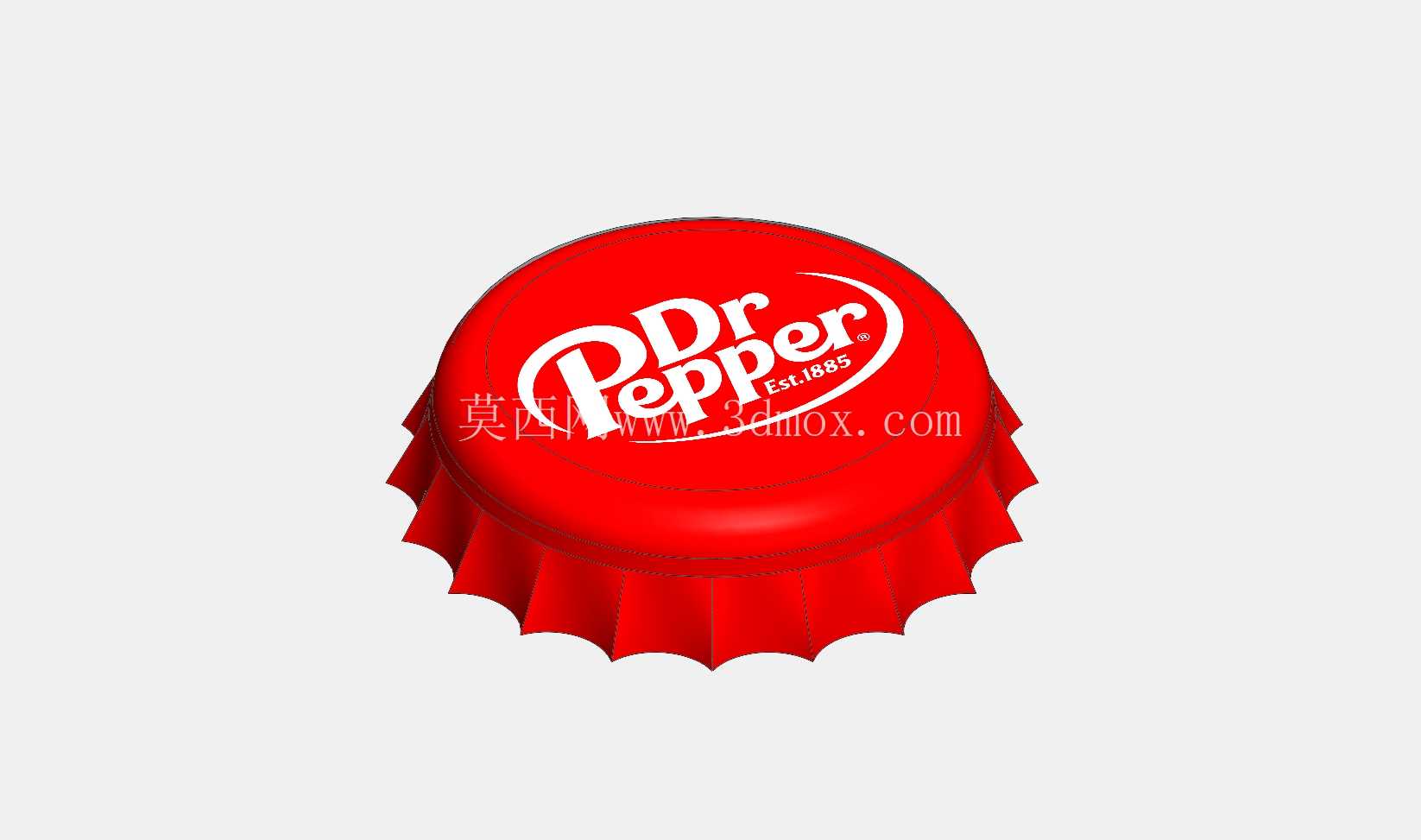

　　从结构设计思路来看，整个瓶盖的主体是带拔模斜度的薄壁壳体，顶部平面预留了品牌标识的印刷或模压区域，侧壁的齿形不是简单的外凸结构，每个齿的R角、齿间距都做了优化，既保证注塑脱模的时候不会出现卡模、披锋过大的问题，也能让瓶盖和瓶口的螺纹配合到位后，周向的防滑受力点均匀分布，不会出现局部应力集中导致的侧壁开裂。瓶盖内侧的密封结构是核心功能区，边缘的密封唇边要和瓶口的端面、侧壁紧密贴合，当瓶盖拧紧到预设力矩时，密封唇边产生均匀的弹性变形，完全填充瓶口和瓶盖之间的微小间隙，阻断瓶内气体和液体的泄漏通道，哪怕瓶内因为温度升高出现内压上升，密封唇边在压力作用下会更紧密地贴在瓶口接触面上，实现自密封的效果，这也是含气饮料瓶盖和普通无气压瓶盖最核心的结构差异。

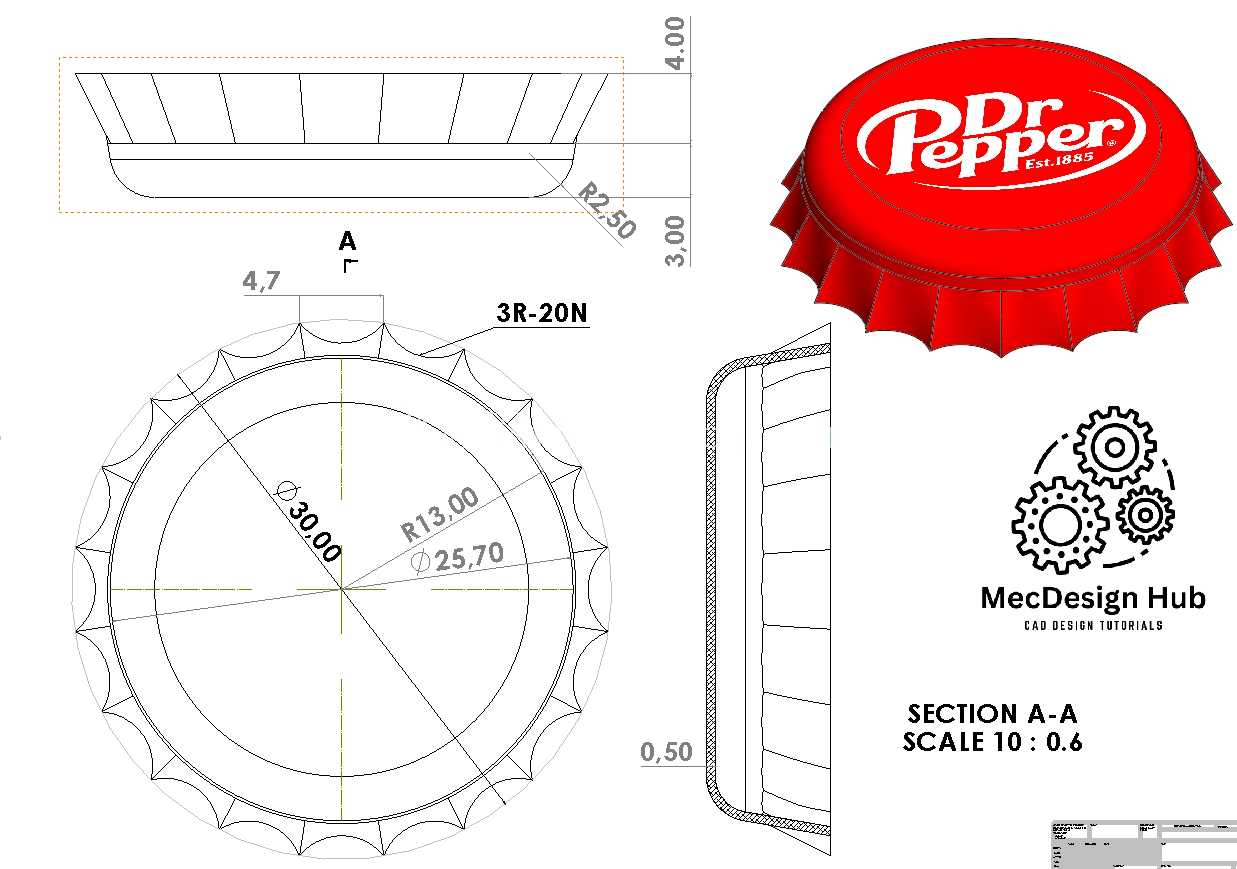

　　从尺寸边界来看，整个瓶盖的总高度控制在7mm左右，顶部外沿的R2.5圆角做了圆滑过渡，不会出现锐边划伤使用者的情况，主体的拔模斜度适配常规注塑模具的出模角度，不需要额外做复杂的抽芯结构就能完成批量生产。齿形部分的外径为30mm，内径25.7mm的尺寸刚好匹配标准口径的饮料瓶口，齿根位置的R13圆弧过渡，能有效降低注塑成型时的应力集中，避免长期受内压作用出现齿根开裂的问题。截面方向的0.5mm壁厚是经过反复验证的，既能保证瓶盖整体的结构强度，承受拧紧时的扭矩和瓶内的压力，也不会因为壁厚过大导致材料浪费、冷却时间过长影响注塑生产效率，同时壁厚均匀性控制得很好，整个壳体没有出现壁厚突变的区域，能大幅降低注塑过程中出现缩痕、翘曲变形的概率，保证批量生产时的尺寸一致性。

　　在建模实现的过程中，这类薄壁带周向阵列特征的零件，首先要确定主体的回转曲面轮廓，通过旋转命令做出基础的薄壁壳体，再绘制单个齿形的截面轮廓，通过圆周阵列完成周向所有齿的结构，这里要注意齿形和主体侧壁的结合位置要做完整的圆角过渡，不能出现尖锐的结合棱边，不然不仅会影响模具的使用寿命，实际使用中也容易出现应力开裂。顶部的标识区域是平面结构，方便后续的印刷或者模压logo工序，不会因为曲面起伏导致印刷图案变形、模压标识深浅不一。密封唇边的尺寸要和瓶口的尺寸做匹配验证，唇边的厚度、伸出长度都要控制在合理范围，既要保证密封时的变形量足够，也不能因为唇边过长导致拧动时阻力过大，影响开启手感。

　　这类小零件的设计往往容易被忽略，但实际生产和使用中要考虑的细节非常多，比如齿的数量是20个，均匀分布在整个侧壁圆周，不管消费者从哪个角度握持瓶盖，都能有足够的齿和手指接触，不会出现握持位置刚好在两个齿之间导致打滑的情况。瓶盖边缘的翻边结构做了3mm高度的过渡，和瓶口的防盗环配合，当瓶盖首次被拧开时，防盗环会和瓶盖主体断裂，给消费者明确的未开封提示，这个翻边的厚度、和防盗环的连接桥强度也经过了优化，既保证运输过程中不会因为震动、挤压导致连接桥意外断裂，也能让消费者开启时不需要用过大的力就能拧断连接桥，不会出现拧半天打不开的情况。从材料适配的角度，这个结构的尺寸设计适配常用的PP或者HDPE瓶盖材料，材料的收缩率在建模时已经提前考虑进去，保证开模生产出来的成品尺寸刚好在和瓶口配合的公差范围内，不会出现过紧拧不动或者过松漏液的问题。
