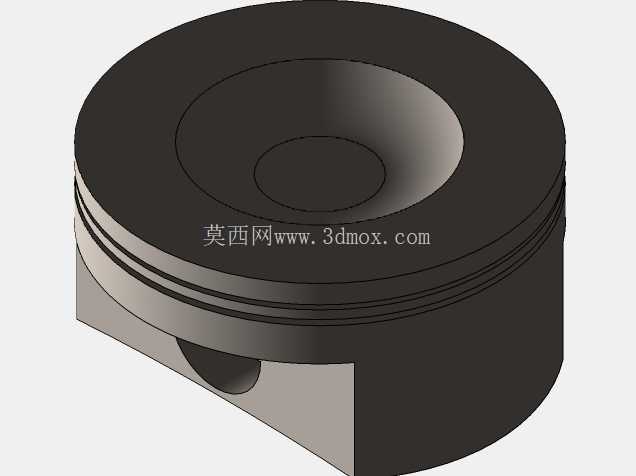

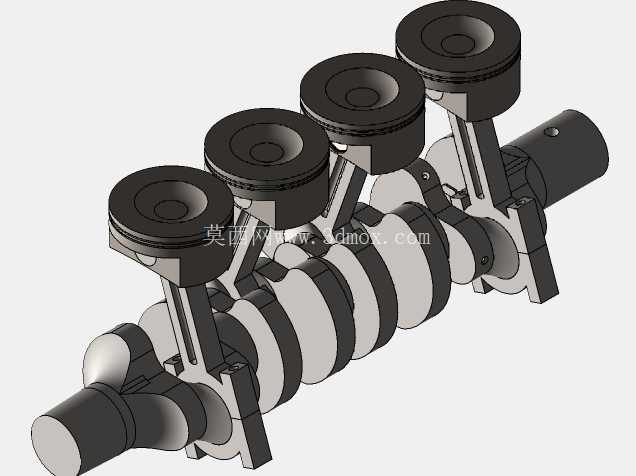

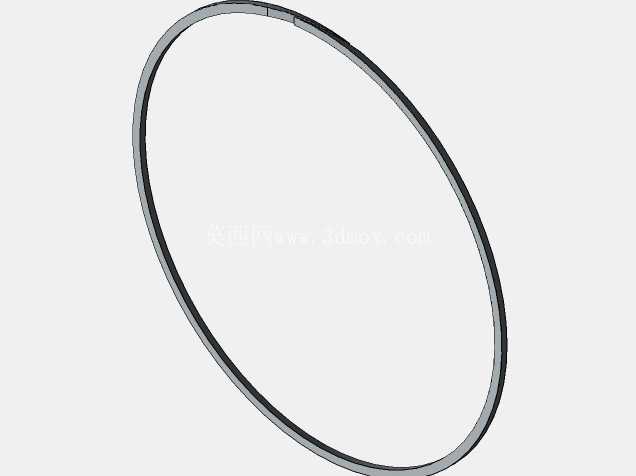

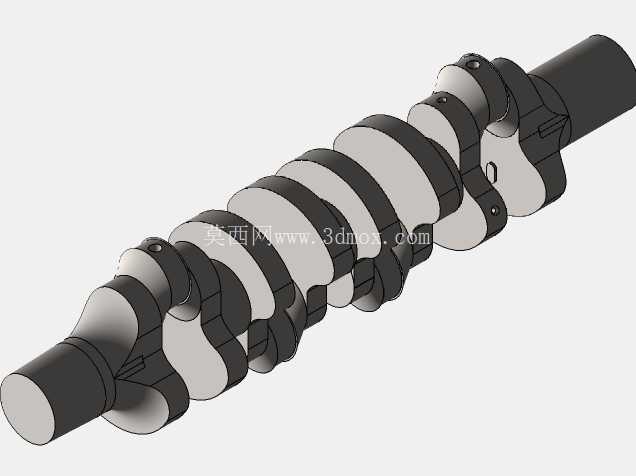

四缸发动机拱形连接支座结构设计

　　在车用动力总成的装配场景里，这类拱形支座是四缸发动机缸体与外围附件连接的核心承载零件，日常工况下需要承受发动机运转产生的周期性振动、附件挂载的静载荷，以及车辆加减速、颠簸路况带来的冲击载荷，是保障发动机附件安装稳定性的关键结构件。从实际使用场景来看，这类支座通常布置在发动机缸体的侧部安装位，用来固定线束支架、管路卡扣或者小型附属传感器的安装基座，部分同结构支座也会用于发动机悬置系统的辅助支撑，分担主悬置的载荷传递，避免局部应力集中导致的缸体连接位开裂。

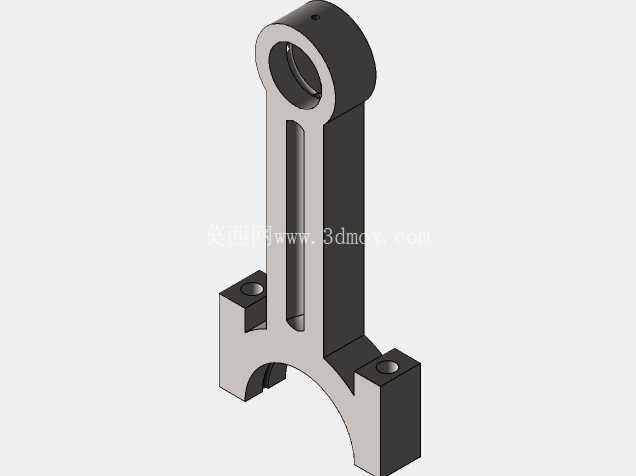

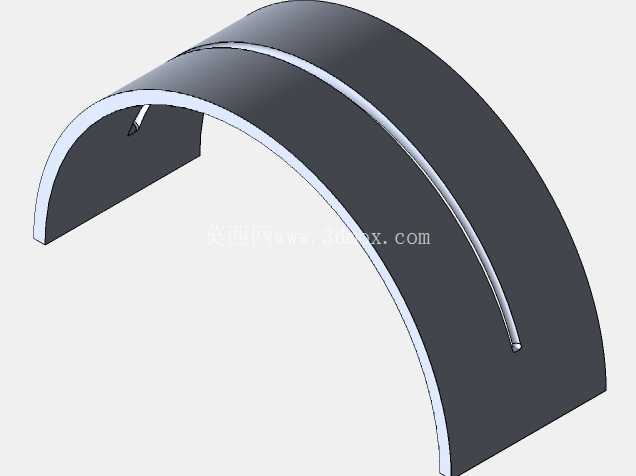

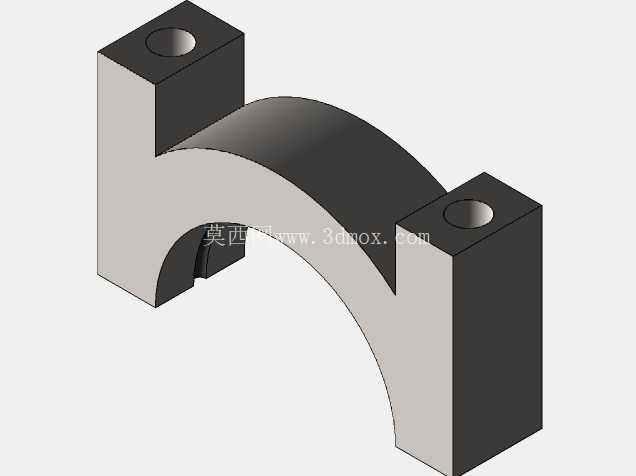

　　设计这类零件的时候，首先要考虑的是安装边界的匹配性，两端的方形凸台是核心安装基准，每个凸台上预留的光孔位置需要和缸体上的预制螺纹孔完全同轴，孔位公差通常控制在±0.1mm以内，避免安装时出现螺栓别劲、装配应力残留的问题。中间的拱形结构不是单纯的造型设计，一方面是为了避让缸体表面的弧形加强筋、冷却管路或者油道凸起，保证零件安装后和缸体表面保留足够的安全间隙，不会出现运动干涉；另一方面拱形的曲面结构可以在同等用料重量下获得更高的结构强度，相比直板型的连接支座，拱形截面的抗弯模量提升30%以上，能更好地抵抗发动机振动带来的交变载荷，减少长期使用后的疲劳变形。

　　从尺寸设计逻辑来看，两端方形凸台的厚度需要匹配标准螺栓的沉头深度，保证螺栓拧紧后端面不高出凸台表面，避免和相邻安装的附件产生干涉；凸台的边长要大于安装孔直径的2.5倍，保证螺栓压紧时有足够的支撑面，不会因为压强过大导致铝合金缸体的安装面出现压溃损伤。中间拱形的内弧半径需要根据缸体对应位置的外轮廓尺寸确定，通常预留2-3mm的装配间隙，既不会因为间隙过大浪费发动机舱的布置空间，也不会因为间隙过小导致装配时和缸体表面发生剐蹭，甚至在发动机热胀冷缩时出现接触摩擦。拱形部分的壁厚设计需要经过载荷校核，在满足1.5倍额定载荷下形变量不超过0.05mm的前提下，尽可能减小壁厚来降低零件自重，符合动力总成轻量化的设计趋势。

　　实际建模过程中，这类零件的建模逻辑要优先保证安装基准的准确性，首先绘制两端凸台的安装孔位草图，以孔位中心为基准定位凸台的外形轮廓，再通过桥接曲面生成中间的拱形连接结构，最后对所有的锐边进行倒圆角处理，倒圆角半径通常取壁厚的0.2-0.3倍，既可以消除加工时的应力集中点，也能避免零件搬运、装配过程中锐边划伤操作人员。零件的材质通常选用和缸体热膨胀系数接近的铸铝合金，或者高强度工程塑料，不同材质对应的壁厚设计、圆角参数都会做对应调整，铸铝材质的壁厚通常控制在4-6mm，工程塑料材质的壁厚则需要适当加厚到6-8mm，保证不同温度工况下的结构强度稳定。

　　在装配验证环节，这类支座需要先做试装校验，检查两端安装孔的同轴度、拱形面和缸体的间隙是否符合设计要求，再通过振动台架试验模拟发动机全转速区间的振动工况，验证零件的疲劳寿命，确保在发动机全生命周期内不会出现开裂、松动的问题。很多新手设计师在做这类零件的时候，容易只关注外观造型的流畅性，忽略安装孔位的公差要求、和周边零件的间隙校核，最终导致零件加工完成后无法正常装配，或者在使用过程中因为应力集中出现早期断裂，这也是结构设计中需要重点规避的问题。这类看似简单的连接支座，实际上直接影响发动机附件的安装可靠性，每一处尺寸、每一个曲面的设计都要结合实际工况的载荷要求、装配工艺的可行性来确定，没有多余的造型设计，所有结构都是为了满足功能需求服务。
