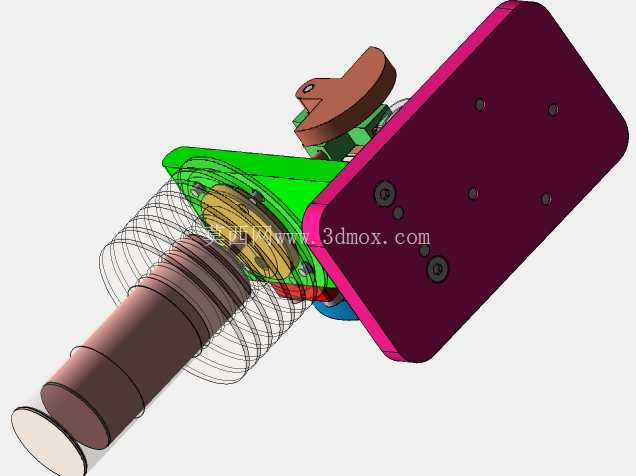

外燃式斯特林动力转换机构三维结构

　　这套三维结构还原的是经典斯特林循环动力装置的核心传动部分，这类装置常被应用在余热回收利用、小型分布式供能、教学演示实验台以及低品位热能转换场景中，和传统内燃机依靠燃料在缸内爆燃做功的逻辑不同，它依靠外部热源加热工质形成温差压差推动活塞运动，对热源适配性极强，哪怕是工业废热、太阳能聚热、生物质燃烧热能都能作为动力输入源，在偏远地区离网供能、工业余热余压利用项目中有着不可替代的应用价值。从结构功能来看，这套机构最核心的作用是完成旋转运动与直线往复运动的双向转换，既可以通过外部输入旋转动力带动活塞往复形成泵气效果，也能在外部热源加热工况下，通过工质膨胀收缩推动活塞做直线往复运动，再经由曲柄滑块结构转化为旋转扭矩输出，整套传动路径没有复杂的配气正时链条、气门顶杆结构，运动部件数量远少于同功率等级的内燃机，运行过程中振动和噪音水平更低，维护周期也更长。

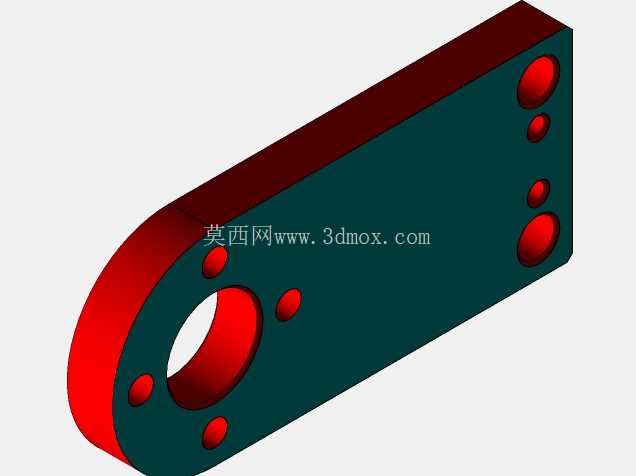

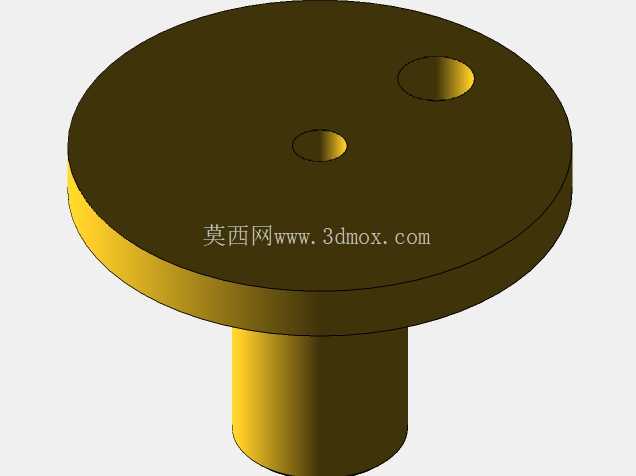

　　设计过程中首先要考虑的是运动干涉问题，整套机构的动力活塞、复位弹簧、曲柄摇臂、安装基板之间的运动包络需要反复校核：复位弹簧套置在动力活塞杆外侧，既要保证弹簧压缩和复位行程内不会和缸体端部、曲柄摇臂发生剐蹭，也要预留足够的弹簧预压量，避免活塞运行到下止点时弹簧出现并圈失效；曲柄摇臂的偏心距直接决定了活塞的往复行程，偏心距过大不仅会增大机构整体振动，还会导致活塞侧推力超出密封件的承受范围，加速密封磨损，偏心距过小则会降低做功行程的容积效率，影响整体动力输出效率。

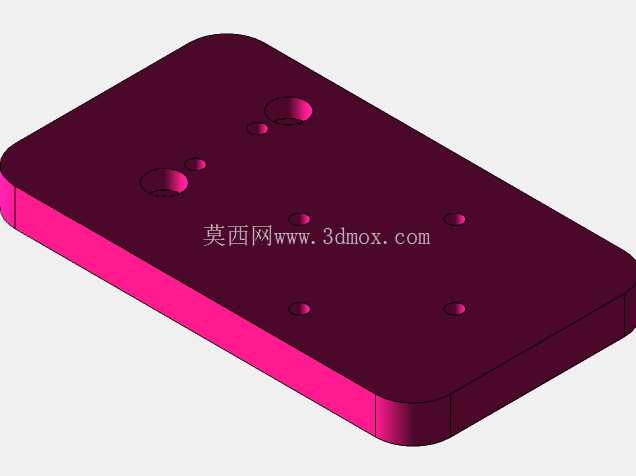

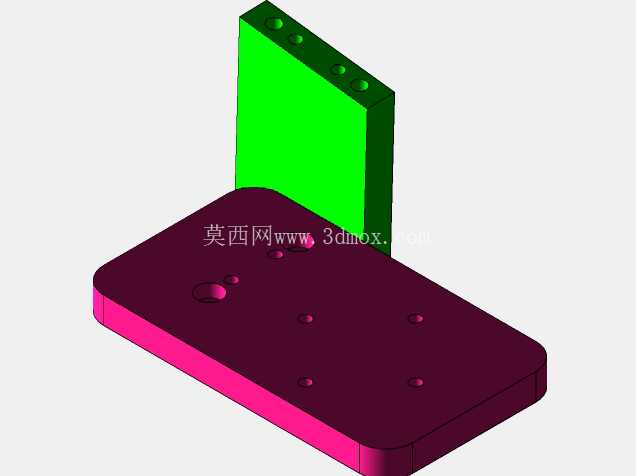

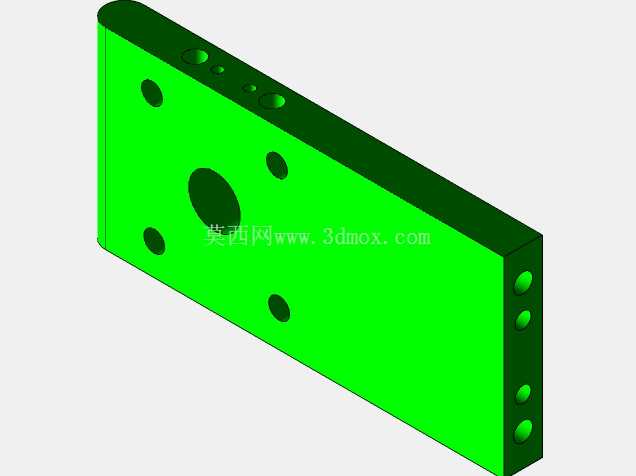

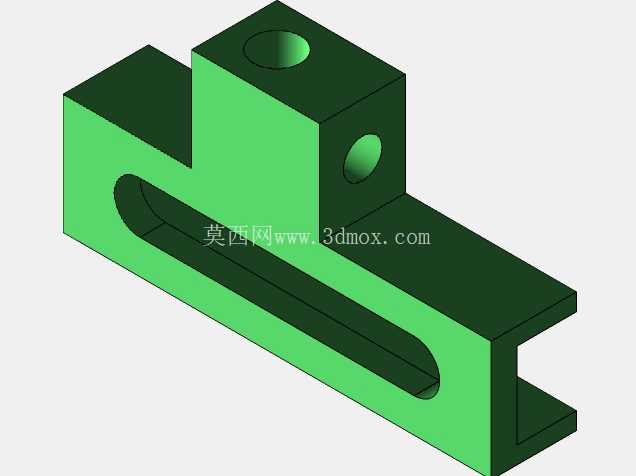

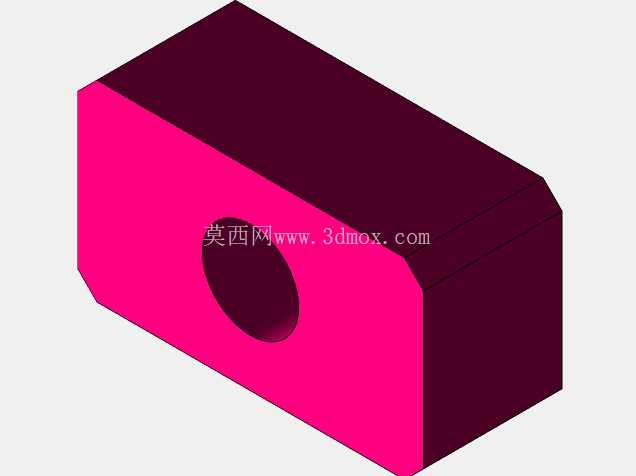

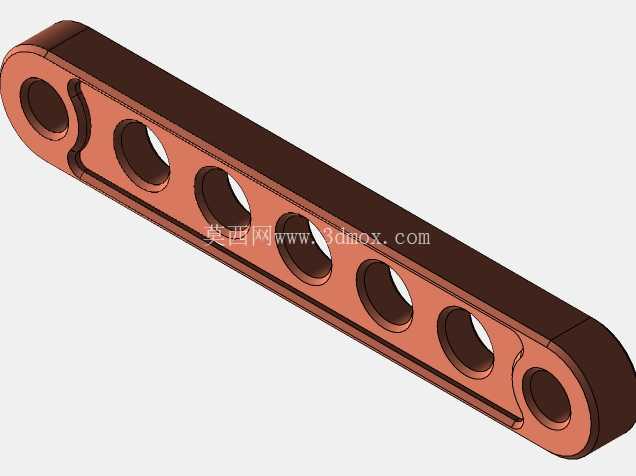

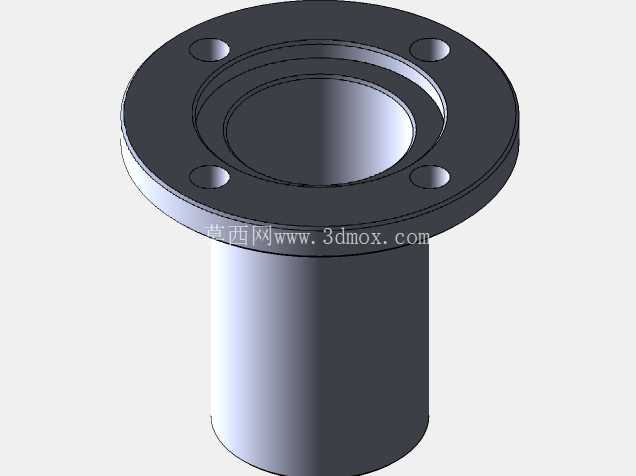

　　从安装边界来看，整套机构的安装基准是底部的矩形安装基板，基板上预留的多个沉头安装孔可以直接和外部支架、实验台架通过螺栓刚性连接，安装时需要保证活塞杆的运动轴线和曲柄旋转中心的垂直度，偏差超过0.1mm就会导致活塞运行过程中出现偏磨，轻则增大运行阻力，重则出现卡滞停机；基板边缘做了圆角处理，避免装配过程中锐边划伤操作人员，同时基板的厚度经过刚度校核，在曲柄高速运转产生的交变载荷下不会出现明显形变，保证各运动副的配合精度始终处于设计范围内。结构细节上，动力活塞采用阶梯轴设计，和弹簧接触的轴段做了表面抛光处理，降低弹簧往复伸缩过程中和轴面的摩擦损耗；曲柄摇臂和转轴的配合位置预留了润滑脂注油通道，长期运行时可以在不拆解机构的情况下完成润滑保养，降低维护难度；连接活塞和曲柄的连杆两端采用铰接结构，铰接处的配合间隙控制在0.02-0.05mm之间，间隙过大会导致运动过程中出现冲击异响，间隙过小则会增大铰接处的转动阻力，甚至在热胀工况下出现卡滞。

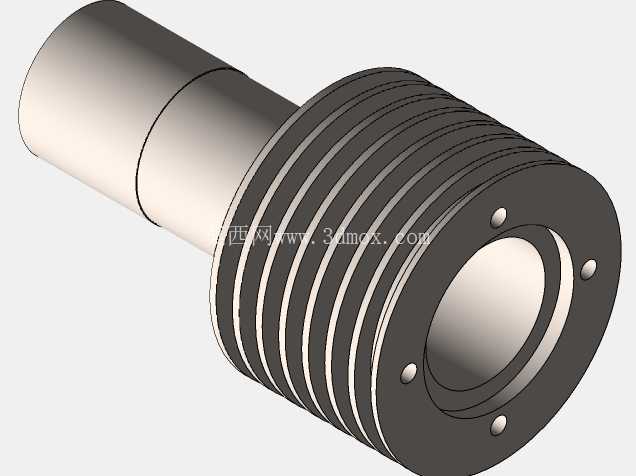

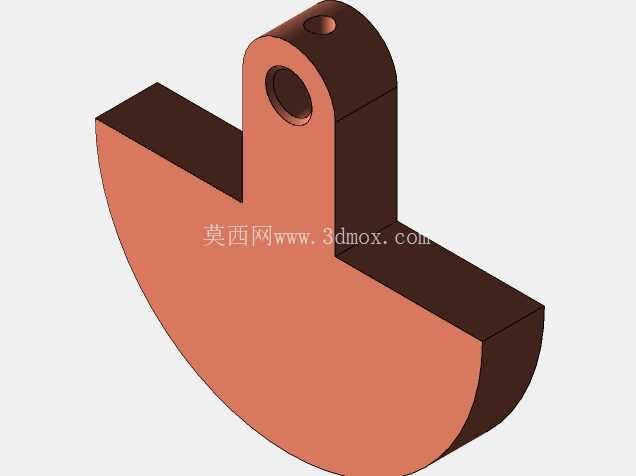

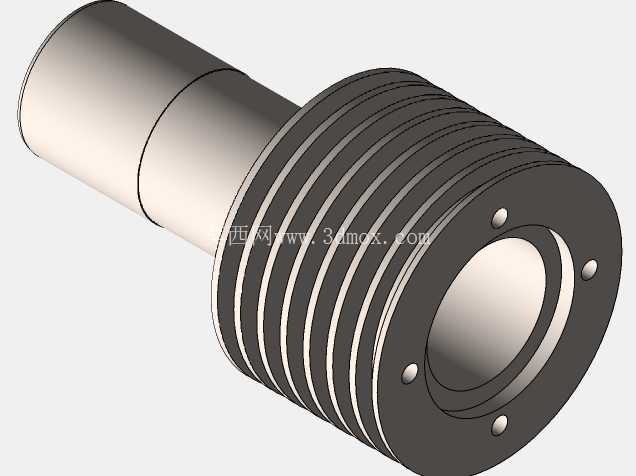

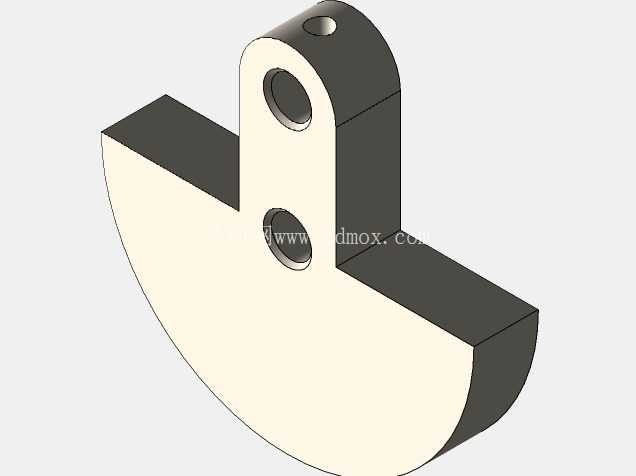

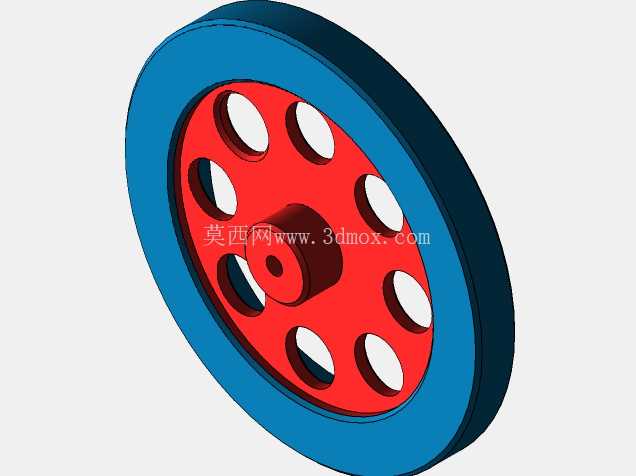

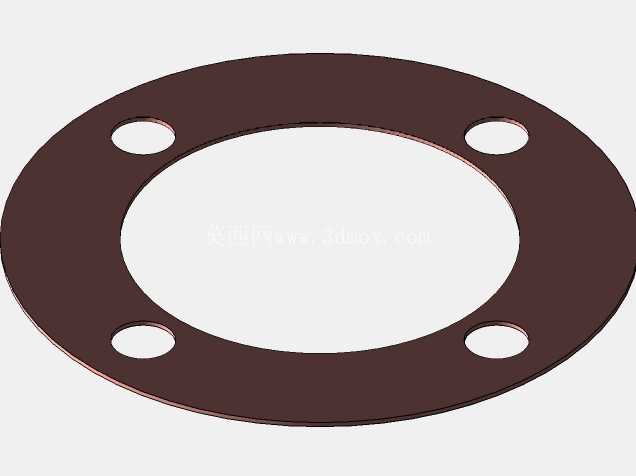

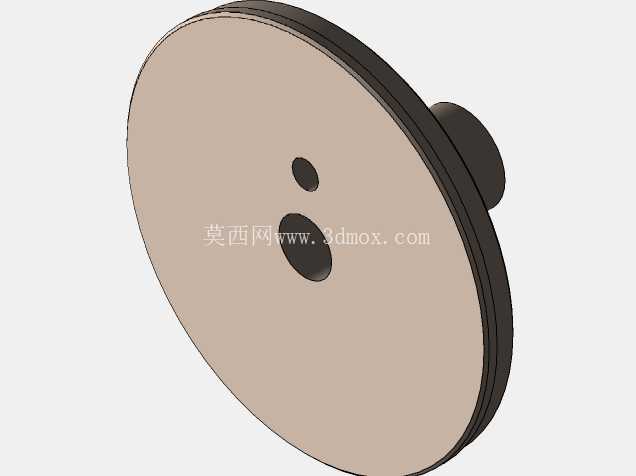

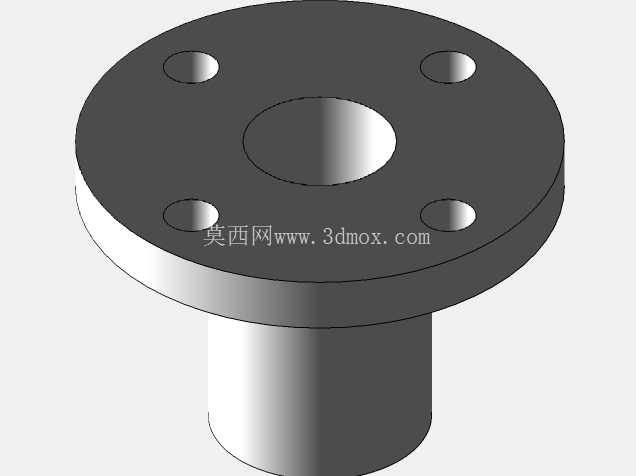

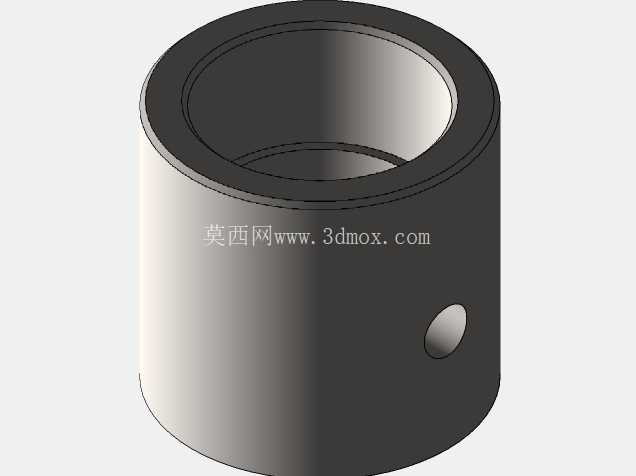

　　在实际项目应用中，这类结构的尺寸适配性很强，可以根据输出功率需求等比例缩放：用于教学演示的微小型版本整体尺寸可以控制在巴掌大小，配合酒精灯作为热源就能直观展示外燃机的做功原理；用于工业余热回收的版本则会放大缸体和曲柄尺寸，匹配更大的活塞行程和缸径，能够输出足够的扭矩带动小型发电机发电，或是驱动小型水泵、风机类负载。建模过程中对所有运动部件都做了质量配平，曲柄位置预留了配重块安装位，根据实际加工后的零件质量调整配重大小，能够将高速运转时的不平衡振动降到最低；所有密封配合面都预留了密封件安装槽，可根据工质类型和工作温度选择适配的O型圈或是活塞环，保证工质不会出现泄漏，维持缸内的压差稳定。需要注意的是，这类机构的输出特性和工作温度差直接相关，设计散热端结构时要保证足够的散热面积，让冷端温度维持在较低水平，拉大冷热端温差才能获得更高的热效率，这套结构的冷端位置预留了散热片安装接口，可以根据实际工况匹配风冷或是水冷散热组件，适配不同的热源温度场景。
