内燃机活塞连杆组件高精度结构设计

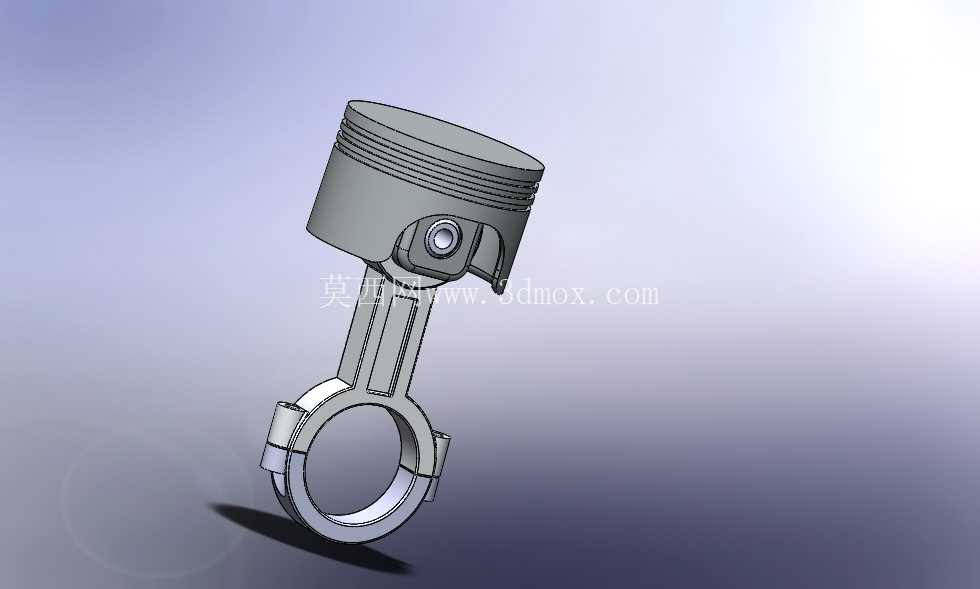

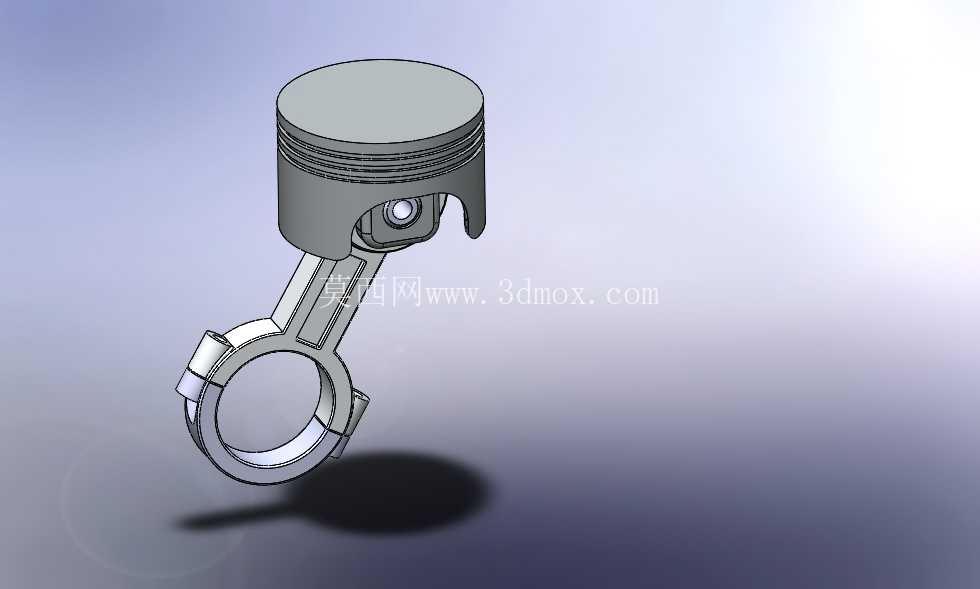

　　这套活塞连杆组件是内燃机曲柄连杆机构的核心运动部件，直接承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的关键职能，广泛适配小排量四冲程汽油机的动力输出需求，在民用乘用车、通用小型动力机械、园林作业设备的动力单元中都能见到同结构组件的应用。从实际工况出发，活塞头部设计了三道环槽结构，最上方两道为气环安装位，最下方一道为油环安装位，气环负责密封燃烧室高温高压燃气，避免燃气下窜至曲轴箱造成动力损失，油环则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标。活塞顶部采用适配燃烧室形状的平顶设计，可在压缩行程终了时配合气缸盖形成合理的挤流区域，优化油气混合效率，提升燃烧充分性。

　　活塞销座部位做了局部加厚处理，通过过渡圆角分散活塞销传递的交变载荷，避免应力集中造成的销座开裂问题，活塞销与连杆小头采用全浮式配合设计，工作过程中活塞销可在销座与连杆小头衬套间自由转动，保证磨损均匀，延长组件使用寿命。连杆部分采用工字形截面设计，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少往复运动惯性力，降低发动机高速运转时的振动水平。连杆大头采用剖分式结构，通过连杆螺栓与连杆盖连接，安装时可直接包覆曲轴连杆轴颈，轴瓦安装位预留了标准轴瓦的配合公差，保证运转过程中形成稳定的润滑油膜，减少摩擦磨损。

　　从安装边界来看，活塞裙部设计为椭圆形截面，冷态下长轴垂直于活塞销方向，热态膨胀后可趋近正圆，避免活塞在气缸内卡死，裙部表面预留了石墨涂层的设计余量，可降低冷启动阶段的摩擦阻力。组件整体的尺寸链设计严格匹配对应排量发动机的气缸直径、行程参数，活塞在上止点、下止点位置时，头部与气缸盖、曲轴平衡块的安全间隙均经过校核，避免运动干涉。建模过程中对活塞环槽的宽度、深度公差，连杆大小头孔的中心距、圆柱度公差，连杆螺栓孔的位置度公差都做了参数化定义，可直接用于后续的工程图导出、有限元强度校核以及运动仿真分析。

　　在实际选型匹配过程中，这类组件需要根据发动机的标定转速、爆发压力、压缩比参数调整活塞材质与连杆的强度等级，高转速机型会适当降低活塞压缩高度，进一步减小往复运动质量，高负荷机型则会加大连杆杆身截面尺寸，提升组件的抗疲劳强度。整套模型的装配关系完全还原实机装配逻辑，活塞销卡环的安装槽、连杆大头的定位止口、轴瓦的定位凸台等细节结构都完整呈现，可作为内燃机结构教学、动力改装设计、零部件逆向开发的参考基础，也可用于虚拟装配培训、发动机工作原理演示的三维素材。
