离心式涡轮叶轮精密结构设计

　　该涡轮叶轮作为流体能量转换的核心回转部件，广泛适配于中小型涡轮增压装置、离心式流体输送设备、微型燃气透平以及工业通风增压单元，在动力输出、介质增压、能量回收等工况中承担着将流体动能与机械能相互转换的关键作用。从实际工程应用场景来看，这类带后弯式三元扭曲叶片的涡轮结构，既可以配套在小排量内燃机的增压端，通过发动机排出的废气驱动叶轮高速旋转，同轴带动压气机叶轮压缩进气，提升内燃机的充气效率，优化动力输出曲线与燃油经济性；也可作为小型膨胀机的核心部件，应用在低品位余热回收系统中，利用带压流体的冲力与反冲力驱动叶轮转动，带动发电机或其他负载输出可用功，在工业余热利用、分布式能源供应场景中有着稳定的需求。

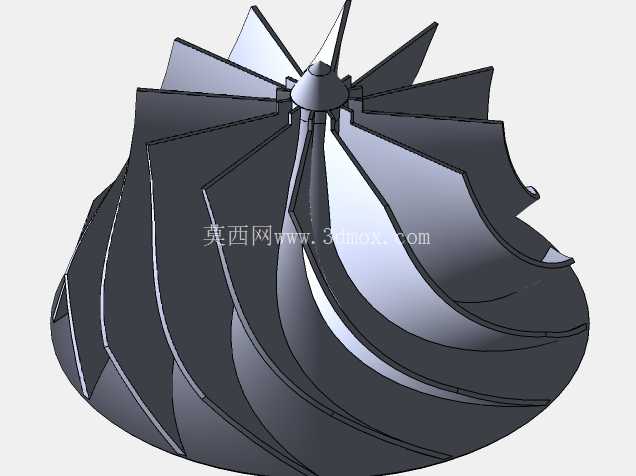

　　从功能特性层面来看，该叶轮采用大扭角后弯叶片布局，叶片沿轮毂轴向从进口端到出口端呈现连续的空间曲面变化，进口段叶片前缘做了圆滑过渡修型，能够有效降低流体进入叶道时的冲击损失，减少入口处的流动分离与涡流产生；叶片出口段的型线经过曲率优化，能够引导流体在流出叶道时保持较为均匀的速度分布，降低出口尾迹损失，提升整体的能量转换效率。轮毂部分采用锥面过渡结构，从前端的小直径导流头平滑过渡到后端的大直径轮盘，既可以降低流体在轮毂表面的摩擦阻力，也能保证整体结构的刚度，避免高转速下出现过大的结构形变。叶片与轮盘的连接位置做了圆角过渡处理，能够有效分散高速旋转时产生的应力集中，降低叶片根部的疲劳失效风险，适配高转速连续运行的工况要求。

　　在设计思路的落地层面，该结构的建模过程优先保证叶道的通流面积变化符合流体力学设计要求，从叶片进口到出口的通流截面按照预设的流量系数与压比参数做连续渐变，避免通流面积突变造成的局部流速骤变与压力损失。叶片的型线构建采用多截面放样结合曲面曲率连续约束，保证叶片压力面与吸力面的曲面光滑过渡，没有局部的凹凸或曲率突变，减少流体在叶片表面的附面层分离。轮盘背部的安装基准面做了平面度与同轴度的设计约束，能够适配对应的安装轴系与锁紧结构，保证叶轮装配后的动平衡精度，降低高速运转时的振动量。前端的导流头采用流线型纺锤结构，能够引导上游来流均匀进入各个叶道，避免入口处出现流体偏流，保证每个叶片通道的流量分配均匀。

　　从安装边界与尺寸适配角度来看，该叶轮的轴向安装尺寸从前端导流头顶点到轮盘后端安装面的距离经过紧凑化设计，能够适配小尺寸的蜗壳与腔体结构，不会与腔体内壁、密封件等周边部件产生运动干涉。轮盘中心的安装孔与轴的配合采用过渡配合设计，配套对应的键槽或锁紧结构能够传递额定工况下的扭矩，避免高速运转时出现轴与叶轮的相对滑动。叶轮的最大外圆直径与配套蜗壳的内壁间隙控制在合理范围内，既不会因为间隙过大造成流体泄漏损失，也不会因为间隙过小导致热态运转时叶轮与蜗壳出现刮蹭。叶片的悬臂长度经过刚度校核，在最高工作转速下的叶片形变量控制在许用范围内，不会出现叶片与周边固定部件的碰磨。这类结构在建模过程中需要重点关注叶片曲面的光顺性、整体结构的动平衡配重设计，以及各个配合面的形位公差要求，才能保证加工完成后的叶轮在实际运行中达到设计的效率与可靠性指标，满足不同工况下的长期稳定运行需求。
