涵道式喷气螺旋桨动力结构设计

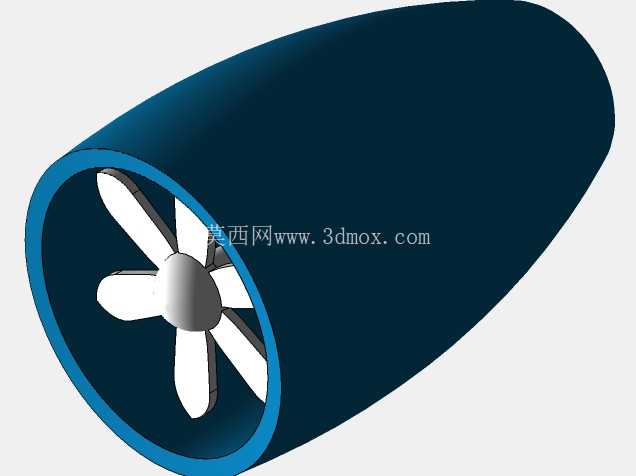

　　在小型低空飞行器、电动垂直起降载具以及部分特种动力装备的动力系统选型中，涵道式螺旋桨推进单元始终是兼顾推进效率与作业安全性的核心部件之一，本次呈现的喷气螺旋桨结构，正是针对这类应用场景完成的具象化结构设计。不同于外露式螺旋桨的结构逻辑，这套涵道包裹式的推进结构，首先解决了外露桨叶在近地作业、狭小空间穿行时容易剐蹭障碍物、卷入杂物的痛点，涵道外壳本身既作为气流约束结构，也承担了物理防护的功能，在城市低空配送、室内巡检无人机这类作业场景下，能够大幅降低桨叶碰撞造成的设备损坏与次生安全风险。

　　从功能特性来看，这套结构的核心做功部件为六叶式螺旋桨，叶片采用等强度变截面设计，从叶根到叶尖的弦长、安装角均按照气动载荷分布做连续过渡，叶根位置与中心桨毂做圆弧过渡连接，避免应力集中导致的高速旋转下结构疲劳失效。桨毂采用中心对称的回转体结构，既能够保证旋转过程中的动平衡精度，也预留了与驱动轴连接的安装接口，接口位置的配合公差按照过渡配合设计，既保证扭矩传递的可靠性，也方便后期维护时的拆装作业。包裹桨叶的涵道外壳采用流线型水滴状回转外形，进气端做圆弧导角处理，能够降低进气阻力，减少进气紊流对桨叶做功效率的影响，涵道内壁与桨叶叶尖的间隙控制在极小范围内，避免叶尖涡流造成的能量损失，相比同直径的外露螺旋桨，这种小间隙涵道结构能够提升15%到20%的推进效率，同时降低气动噪声，适合对噪音控制有要求的作业场景。

　　在设计思路的落地过程中，结构的重心匹配是优先考量的要素，整个涵道组件与桨叶的组合重心被严格控制在旋转轴线上，避免高速旋转时产生偏心振动，影响驱动电机的轴承寿命。涵道外壳的壁厚按照轻量化与结构刚度平衡的原则设计，在保证受气流冲击、轻微外力碰撞时不发生形变的前提下，尽可能减少结构重量，提升动力系统的功重比。桨叶的翼型选择上，采用了低速下升阻比表现优异的平凸翼型，能够在较低的转速下提供足够的推力，适配小型电动动力系统的输出特性，同时叶片的扭转角度经过多轮迭代，保证不同半径位置的叶素都能工作在最优攻角区间，避免局部气流分离造成的效率下降与振动问题。

　　从安装边界与尺寸适配角度来看，这套涵道螺旋桨的前端进气口直径与后端出气口直径按照气动收敛比设计，出气端直径略小于进气端，能够提升喷出气流的速度，增强单位面积的推力输出。整个推进单元的安装接口集中在涵道尾部的连接端，预留了与设备机身、动力支架连接的安装孔位，孔位的分布按照圆周均布设计，能够保证安装后的受力均匀，安装面的平面度公差控制在合理范围内，避免安装后出现涵道轴线与驱动轴线不同轴的问题，导致桨叶蹭壁、振动过大的故障。在实际装配过程中，需要先将桨叶与驱动轴完成固定，测试动平衡达标后，再进行涵道外壳的安装，安装过程中需要使用塞尺检测一周的叶尖间隙，保证各个方向的间隙差值控制在允许范围内，避免旋转过程中出现擦碰。

　　这类涵道式螺旋桨结构除了应用在低空飞行器领域，也可以作为小型气垫设备、风动输送装置的动力源，在不同的应用场景下，只需要调整桨叶的安装角、涵道的收敛比，就可以适配不同的推力、风速需求。比如在风送式喷雾设备上使用时，可以适当加大桨叶的弦长，提升大流量送风能力；在高速小型无人机上使用时，可以适当缩小桨叶直径，提升最高转速，适配高速飞行的需求。结构本身的模块化设计也让后期的维护更换更加便捷，桨叶、涵道、桨毂都作为独立的可替换部件，单个部件出现损坏时不需要更换整个动力单元，能够降低全生命周期的使用成本。在结构强度校核层面，桨叶的材料选型适配玻纤增强尼龙或者铝合金加工，能够承受最高工作转速下的离心载荷与气动载荷，涵道外壳可以采用碳纤维复合材料或者ABS工程塑料制作，兼顾重量与刚度要求，不同材料选型下的结构壁厚可以根据实际载荷需求做微调，但核心的气动外形尺寸、安装接口尺寸保持统一，保证不同批次产品的互换性。
