直列四缸内燃机曲柄连杆机构总成

　　这套直列四缸动力核心结构，是当前小排量乘用车、通用小型动力设备中应用最广泛的构型之一，整套结构围绕往复运动向旋转运动的能量转换逻辑搭建，所有配合面的尺寸公差、形位公差都严格遵循内燃机设计的行业规范，可直接用于教学演示、结构原理验证、新机型前期方案匹配等场景。从实际落地的应用场景来看，这类直列四缸结构相比三缸机型拥有更好的运转平顺性，相比六缸及以上机型拥有更小的体积与重量优势，既可以适配1.0L-2.5L排量区间的家用乘用车动力需求，也可经过小幅参数调整后作为小型工程机械、农用作业设备、固定发电机组的动力源，覆盖民用交通、小型工程作业、应急供电等多个领域的动力配套需求。

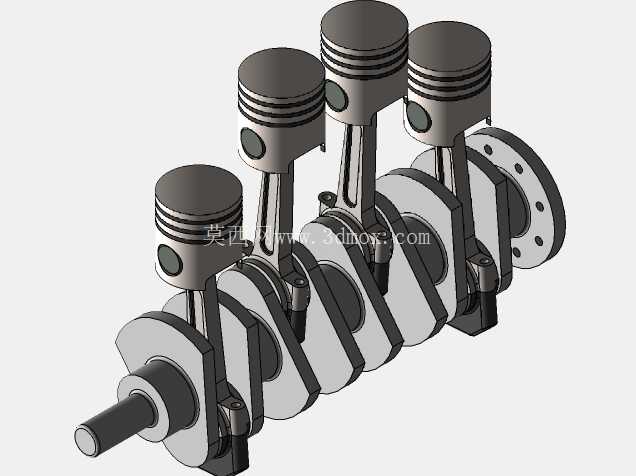

　　整套结构的核心功能是完成燃料化学能向机械能的转换，四个活塞沿气缸轴线做等相位差往复运动，通过连杆将活塞的直线推力传递给曲轴，最终由曲轴输出端向外输出稳定旋转扭矩。设计过程中优先考虑了运转平衡性：四个曲柄销按照180度相位角对称布置，一二缸与三四缸的运动惯性力可实现两两抵消，一阶、二阶往复惯性力都能通过自身结构实现大部分平衡，不需要额外加装体积较大的平衡轴组件就能满足民用设备的NVH要求，有效压缩了整机的横向布置空间。

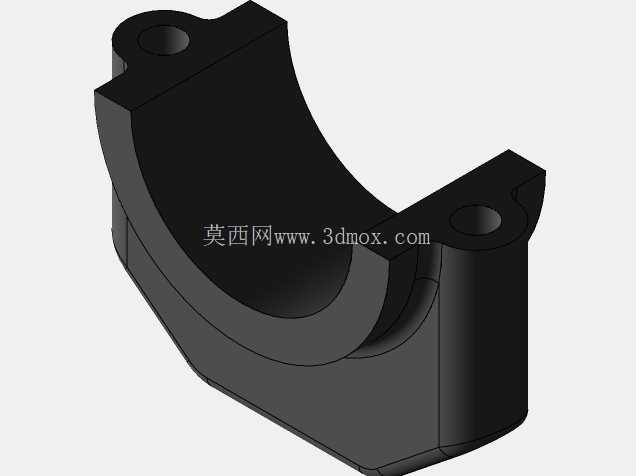

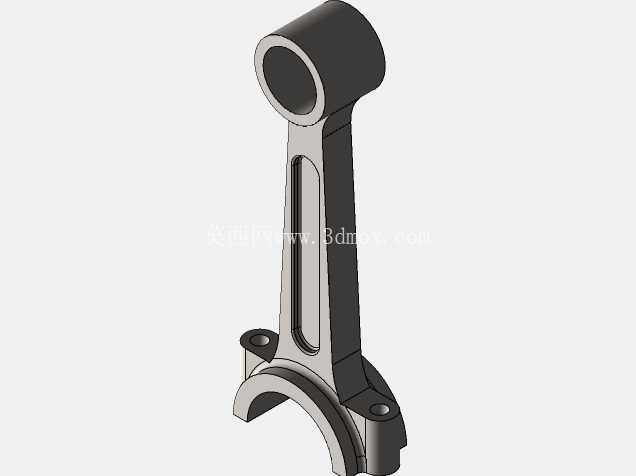

　　从结构组成来看，活塞头部设计了三道环槽，分别对应两道气环与一道油环，气环负责密封燃烧室的高压燃气，避免做功冲程压力泄漏影响动力输出效率，油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室造成异常消耗；活塞销采用全浮式设计，工作状态下可在活塞销座与连杆小头衬套之间自由转动，保证磨损均匀，延长组件使用寿命。连杆采用工字形截面设计，在保证足够抗拉、抗弯曲强度的前提下尽可能降低自身重量，减少往复运动产生的惯性载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴曲柄销紧固，轴瓦表面预留了合适的润滑油道间隙，保证压力润滑状态下能形成稳定油膜，避免干摩擦造成部件烧损。

　　曲轴部分采用整体式锻造结构，四个主轴颈分别对应缸体的主轴承座位置，每个曲柄臂上都预留了平衡重结构，用于抵消曲柄销与连杆大头旋转产生的离心力，进一步降低运转过程中的振动载荷；曲轴输出端设计了法兰连接结构，可直接匹配飞轮、离合器总成等后续动力传递部件，前端预留了正时齿轮、皮带轮的安装位置，可驱动配气机构、冷却水泵、发电机等附属组件。从安装边界来看，整套曲柄连杆机构的轴向尺寸、径向回转半径都严格匹配直列四缸缸体的标准安装空间，活塞在上止点、下止点位置时都不会与气缸盖、曲轴箱发生运动干涉，所有运动部件的运动包络都在缸体内部预留的安全间隙范围内，不需要额外修改缸体结构就能完成装配。建模过程中所有配合关系都按照实际装配逻辑设置，活塞与气缸壁的间隙、连杆大头与曲柄销的配合间隙、曲轴主轴颈与主轴承座的同轴度都符合量产机型的设计要求，既可以作为原理演示的三维教具，也能为新机型的改型设计提供基础结构参考，帮助设计人员快速完成燃烧室容积、压缩比、冲程参数的匹配计算，缩短前期方案的开发周期。
