L型发动机安装固定支架结构设计

项目分类:通用机械零部件 发布时间:2025-02-16 ID:934403
  • L型发动机安装固定支架结构设计

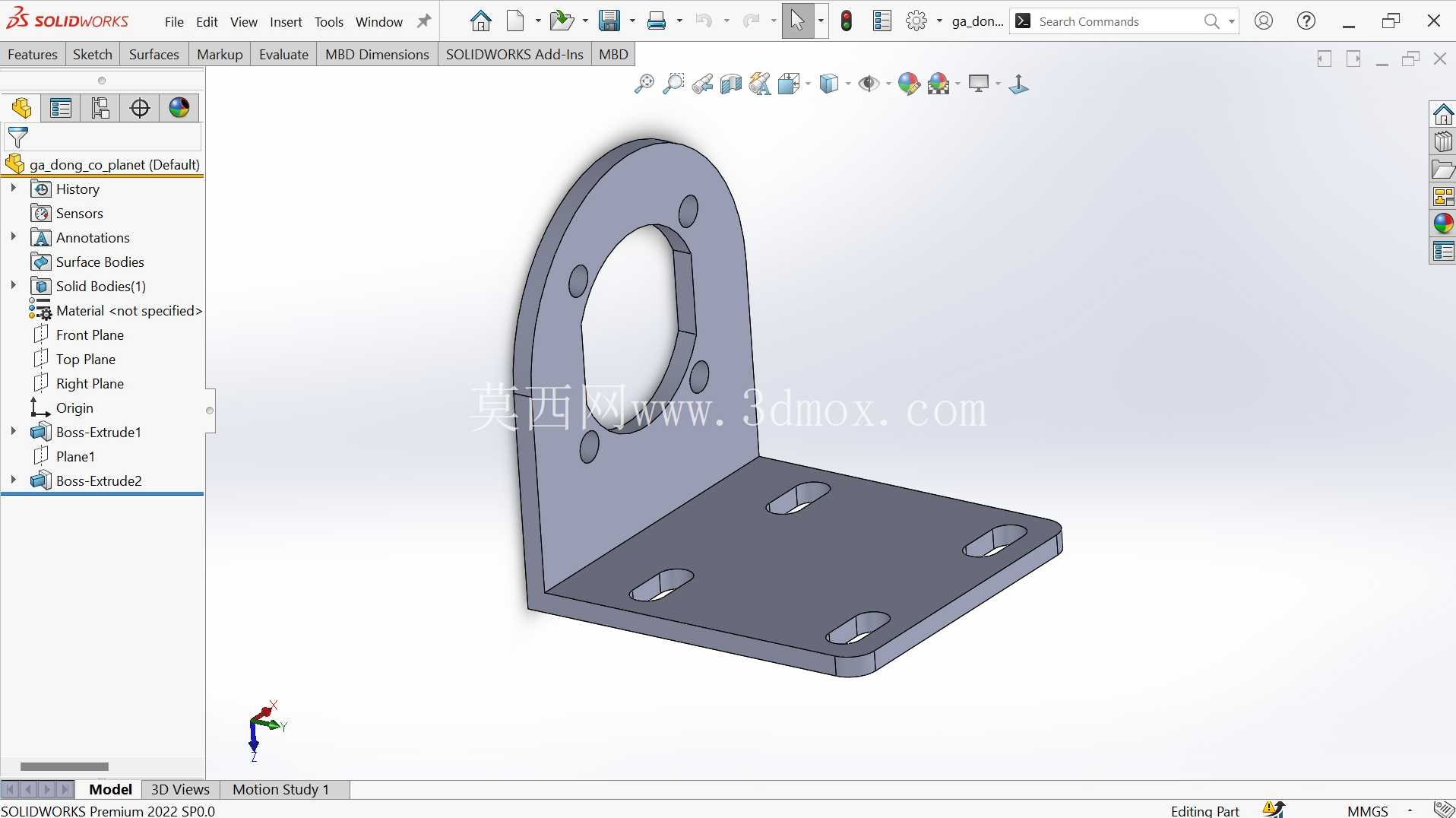

  这款L型结构的发动机安装固定件,主要面向小型内燃动力单元的装配场景,常见于便携发电机组、小型园林机械、微型代步动力设备的动力总成固定环节,承担动力单元与设备机架之间的连接承载作用,同时需要抵消发动机运行过程中产生的往复振动,避免振动直接传递至设备主体引发结构共振或者连接件松脱。从结构形态来看,零件采用垂直立板与水平底板垂直衔接的L型构型,垂直立板中部开设大尺寸圆形通孔,孔周均匀分布多个螺栓过孔,用于和发动机壳体侧部的安装止口对位配合,圆形通孔可避让发动机输出轴端或者壳体侧部的凸起结构,避免装配时出现结构干涉。

  立板与底板的衔接位置做了圆弧过渡处理,没有采用直角直连的结构,这种设计能够有效降低转角位置的应力集中系数,毕竟发动机运行时的交变振动载荷会在转角位置形成应力峰值,圆弧过渡可以让应力传递路径更平缓,减少长期受载下的疲劳开裂风险。水平底板上开设四个长圆形安装腰孔,腰孔的长轴方向沿底板长度方向延伸,这种孔型设计给现场装配留出了调整余量,不需要安装孔位完全精准对位,装配时可以沿腰孔方向微调发动机的前后位置,适配不同机架上的安装孔位偏差,降低机架加工的精度要求,也方便后期维护时的拆装对位。立板上的安装孔位围绕中心圆孔呈环形排布,孔位间距匹配常规小型单缸发动机侧部安装螺孔的分布尺寸,安装时螺栓穿过立板孔位直接拧入发动机壳体的预制螺孔,不需要额外增加转接板,减少装配层级。零件整体采用等厚板材成型,厚度设定为2.3mm,这个厚度参数是结合小型发动机的自重与运行振动幅值核算得出,既不会因为板材过薄导致支架刚性不足,引发发动机运行时的支架形变抖动,也不会因为板材过厚造成材料浪费、整体重量超标。从安装边界来看,水平底板的安装面需要与设备机架的安装平面完全贴合,装配时需要保证接触面的平面度公差,避免出现点接触导致螺栓受剪应力断裂;垂直立板的安装面需要与发动机侧部安装面平行,锁紧螺栓时需要按照对角顺序逐步拧紧,避免单侧受力导致立板出现形变偏移。在实际应用场景中,这类支架往往需要配合减震胶垫使用,底板与机架之间、立板与发动机壳体之间都可以加装对应厚度的橡胶减震垫,进一步阻断振动传递路径,提升设备运行的稳定性。

  设计过程中需要重点核算立板与底板衔接位置的抗弯强度,毕竟发动机的重量全部通过立板传递到底板,再通过底板传递到机架上,当设备出现移动或者颠簸时,还会承受额外的冲击载荷,过渡圆弧的半径大小、板材的材质选型都需要结合载荷工况做校核,避免出现支架断裂导致动力单元移位的故障。另外,腰孔的宽度尺寸要匹配常用的安装螺栓直径,腰孔两端的半圆半径与螺栓半径一致,保证螺栓穿入后不会出现过大的间隙,避免装配后出现窜动。中心圆孔的直径尺寸要大于发动机侧部需要避让的凸起结构外径,留出至少2mm的安全间隙,防止发动机运行时的小幅振动导致凸起部位与支架孔壁发生摩擦碰撞。

  整个支架的结构没有多余的复杂构型,所有开孔都是功能导向,没有装饰性结构,完全服务于安装固定的核心功能,适合采用冲压成型工艺批量加工,加工效率高,成本可控,成型后只需要做简单的去毛刺处理就可以进入装配环节,不需要额外的复杂表面处理,当然如果应用在潮湿或者户外场景,也可以增加镀锌或者喷塑处理提升防锈能力。在三维建模过程中,需要重点保证各个安装孔位的位置度公差,尤其是立板上环形分布的安装孔,孔位中心与中心圆孔的同轴度、孔间距公差都要控制在合理范围内,否则会出现装配时螺栓无法穿入的问题;底板上的腰孔位置也要与立板的安装面保持垂直,保证装配后发动机的输出轴方向符合设计要求,不会出现传动带偏磨或者联轴器对位偏差的问题。
