钣金结构电源防护开关盒

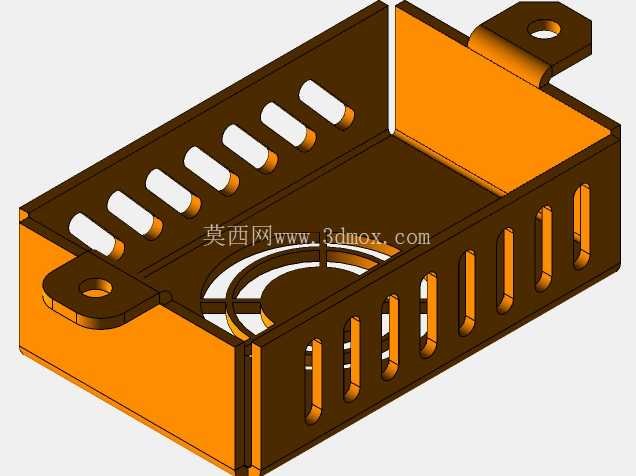

　　在低压配电、小型电源变送配套的电气安装场景里，这类钣金开关盒是承载电路通断控件、防护内部接线与元件的常用结构件，常配套安装在小型电源变压器的输出侧周边，或是嵌入式集成到小型电控柜的预留安装位中，用来隔绝外部粉尘、飞溅碎屑对内部接线端子、小型开关元件的侵蚀，同时通过规整的壳体结构梳理内部走线，避免线路杂乱引发的误碰、短路风险。从实际使用的需求出发，这个壳体的设计完全围绕钣金加工的工艺特性展开，没有采用复杂的拼接结构，整体以基本法兰特征构建盒体的主体承托基底，边缘通过折弯成型的边缘法兰形成围边结构，既保证了盒体的结构刚度，避免薄钣金在安装、受力时出现形变翘曲，也省去了额外拼接焊接的工序，适配常规钣金冲压、折弯的批量加工流程，加工时不需要定制复杂的成型模具，通过常规的数控冲床、折弯设备就能完成全部成型工序，加工成本控制更适配中小批量的配套生产需求。考虑到内部安装的开关元件、接线端子在通电工作时会产生一定热量，盒体的两个长侧边设计了等距排布的长条形通风孔，这些通风孔沿着盒体侧壁的竖直方向均匀排布，开孔方向顺着空气自然对流的路径，能够让盒内的热空气顺着开孔自然流出，外部冷空气可以从开孔间隙补充进入，在不需要额外加装散热部件的前提下，满足小功率电气元件长期工作的散热需求，同时长条形开孔的宽度控制在安全范围内，能够避免外部的细小金属碎屑、大号螺丝等异物直接掉入盒内触碰带电部件，兼顾散热性能与电气安全要求。

　　盒体一端的端面上设计了带风扇安装位的格栅结构，这个位置可以根据实际使用的功率需求选配小型轴流风扇，当配套的电源模块功率较高、自然通风无法满足散热要求时，直接在预留位固定风扇就能实现强制风冷，不需要对盒体进行二次打孔改造，格栅的筋条结构能够对风扇扇叶形成防护，避免外部线缆、杂物触碰运转的扇叶引发故障。盒体两端延伸出的带孔安装耳是整个结构的安装基准，两个安装耳的开孔中心距严格匹配常规电气安装导轨、设备安装板的标准孔位，安装时不需要额外制作转接支架，直接通过螺丝穿过安装耳的孔位就能将盒体固定在预设位置，安装耳与盒体主体是一体折弯成型的结构，不存在焊接连接的应力薄弱点，能够承受长期使用中的震动、拉扯作用力，不会出现安装耳断裂脱落的问题。

　　在细节设计上，所有的开孔边缘、折弯棱边都预留了工艺圆角，没有尖锐的毛刺棱角，一方面是避免加工、安装过程中划伤操作人员的手部，另一方面也防止尖锐棱边割破内部铺设的线缆绝缘层，降低绝缘破损引发的漏电风险。盒体的内部空间尺寸经过匹配性设计，刚好能够容纳常规的小型断路器、接线端子排以及配套的电源变送接线，内部没有多余的冗余空间，既能够控制整个盒体的外形体积，减少安装时占用的设备内部空间，也能避免内部元件在盒内出现晃动移位，安装时只需要将元件固定在盒体底板的预留位置，接好线路之后就可以配套上盖完成装配，整个装配流程不需要复杂的对位调整，适配一线电气安装人员的作业习惯。

　　从结构强度的角度考量，盒体的边缘法兰翻边宽度经过合理计算，在采用常规厚度冷轧钢板加工时，整个盒体的侧壁能够承受一定的侧向挤压力，不会因为安装时的轻微磕碰就出现凹陷变形，通风孔之间的连接筋条宽度也经过刚度校核，在开孔率满足散热要求的前提下，保证侧壁的整体结构强度，长期使用不会因为温度变化、受力出现筋条变形的问题。这类钣金开关盒在实际应用中，除了配套电源变压器使用之外，也可以作为小型设备的电控分线盒使用，用来梳理设备分支线路的接线，集中布置小型控制开关，在小型自动化设备、桌面型加工设备、户外小型配电装置中都有广泛的适配空间，其标准化的安装尺寸、易加工的钣金结构，也方便设计人员根据具体的使用需求对开孔位置、安装耳尺寸做微调，不需要对整体结构做颠覆性修改，就能适配不同场景的安装使用要求。
