电源变压器用多通道管道支撑结构

　　在油浸式电源变压器的内部结构体系中，这类多通道管道支撑结构是保障冷却介质循环、绕组绝缘隔离的核心构件之一，日常设计选型中常被归为器身内部的油路支撑类部件，主要承担变压器内部绝缘油的导流、绕组端部的机械支撑、不同电压等级绕组间的绝缘分隔三重作用。从实际应用场景来看，该结构多用于10kV及以上电压等级的大容量电力变压器器身装配环节，安装位置处于高压绕组与低压绕组的端部间隙区域，或是绕组与油箱壁之间的油道预留位置，替代传统的层压木撑条+绝缘纸筒的组合结构，能够在有限的油箱内部空间内，同时实现多股平行油流的独立导流，避免不同区域的绝缘油出现紊流，影响变压器运行时的散热效率。

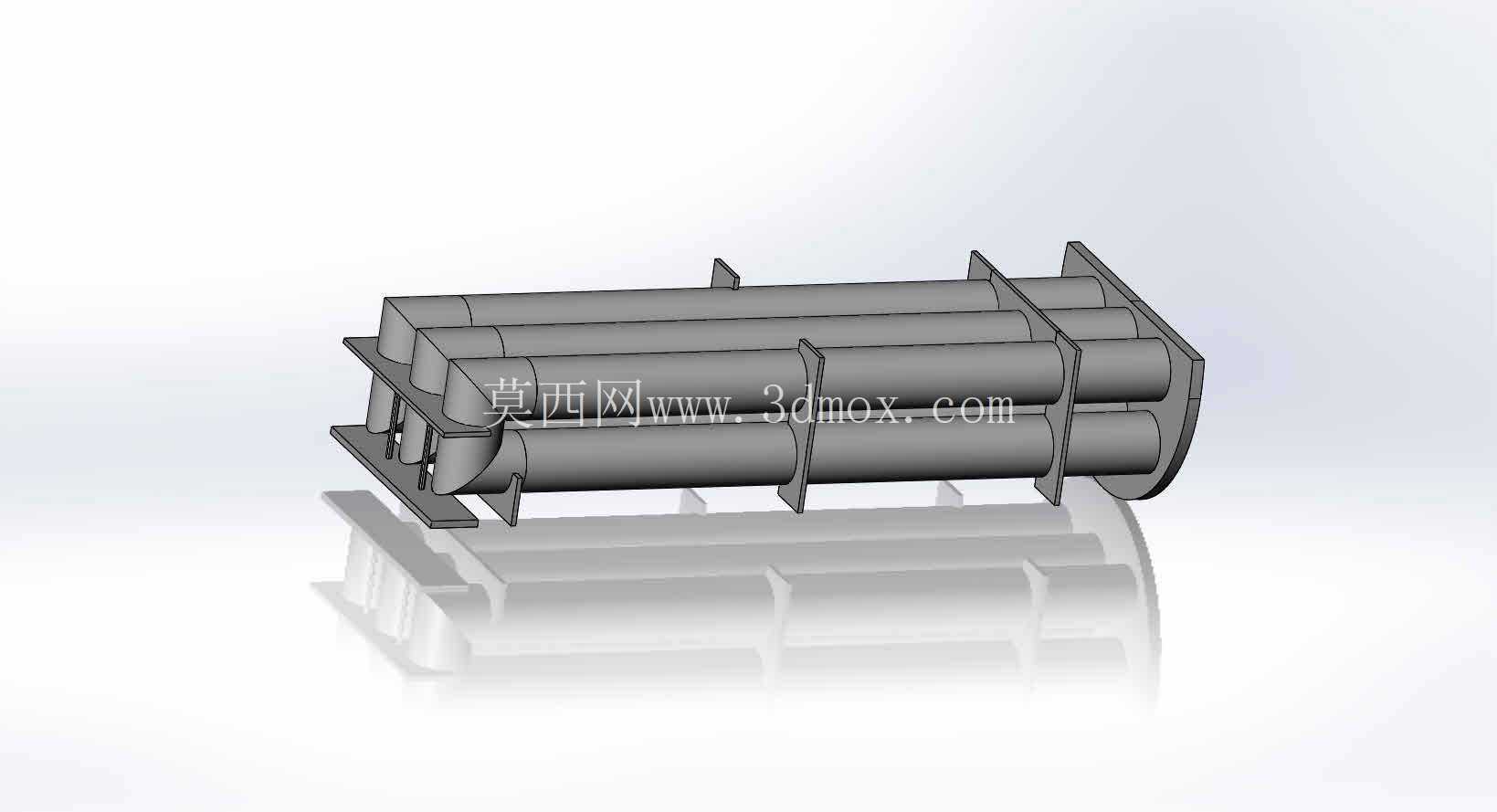

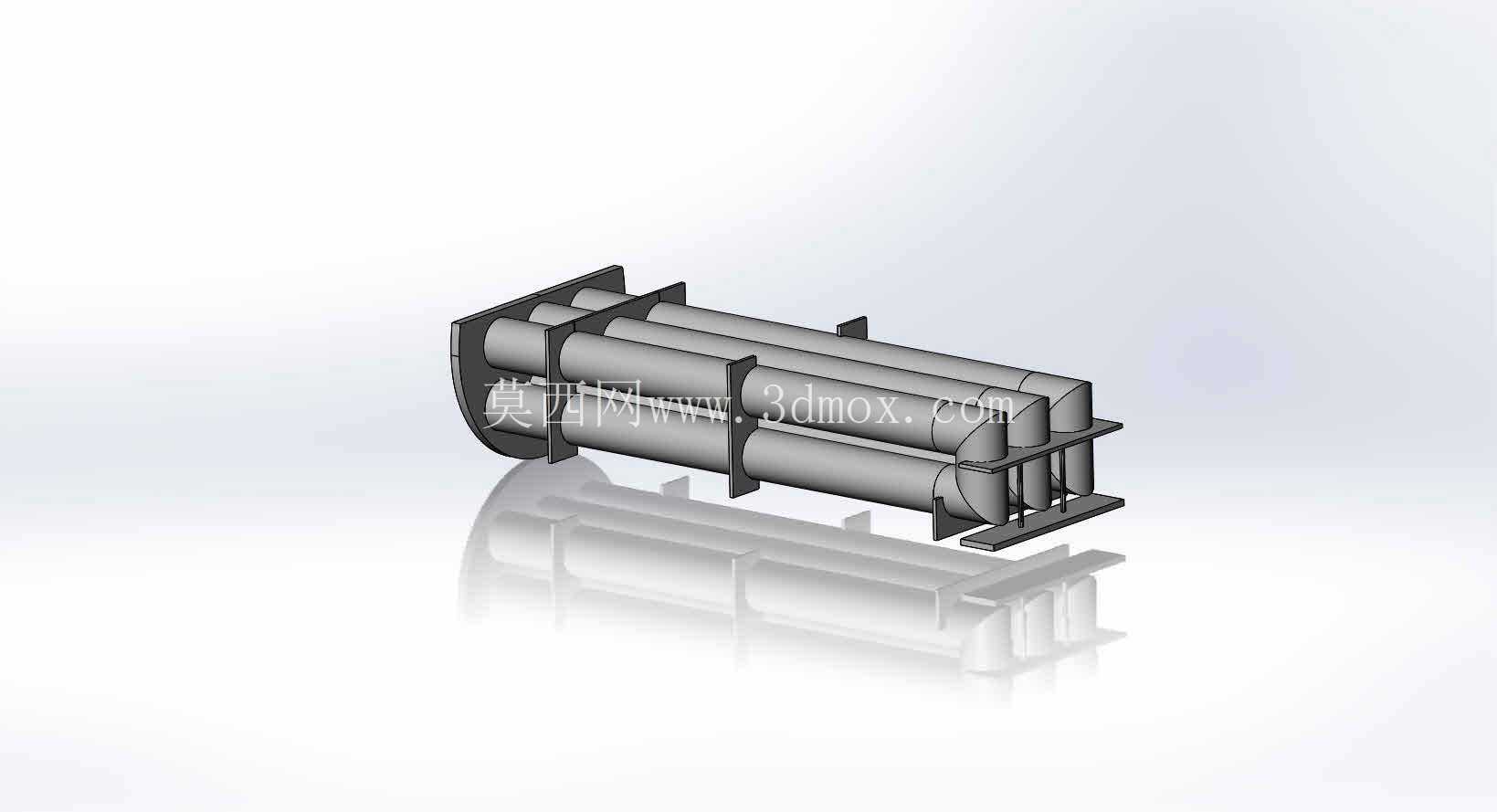

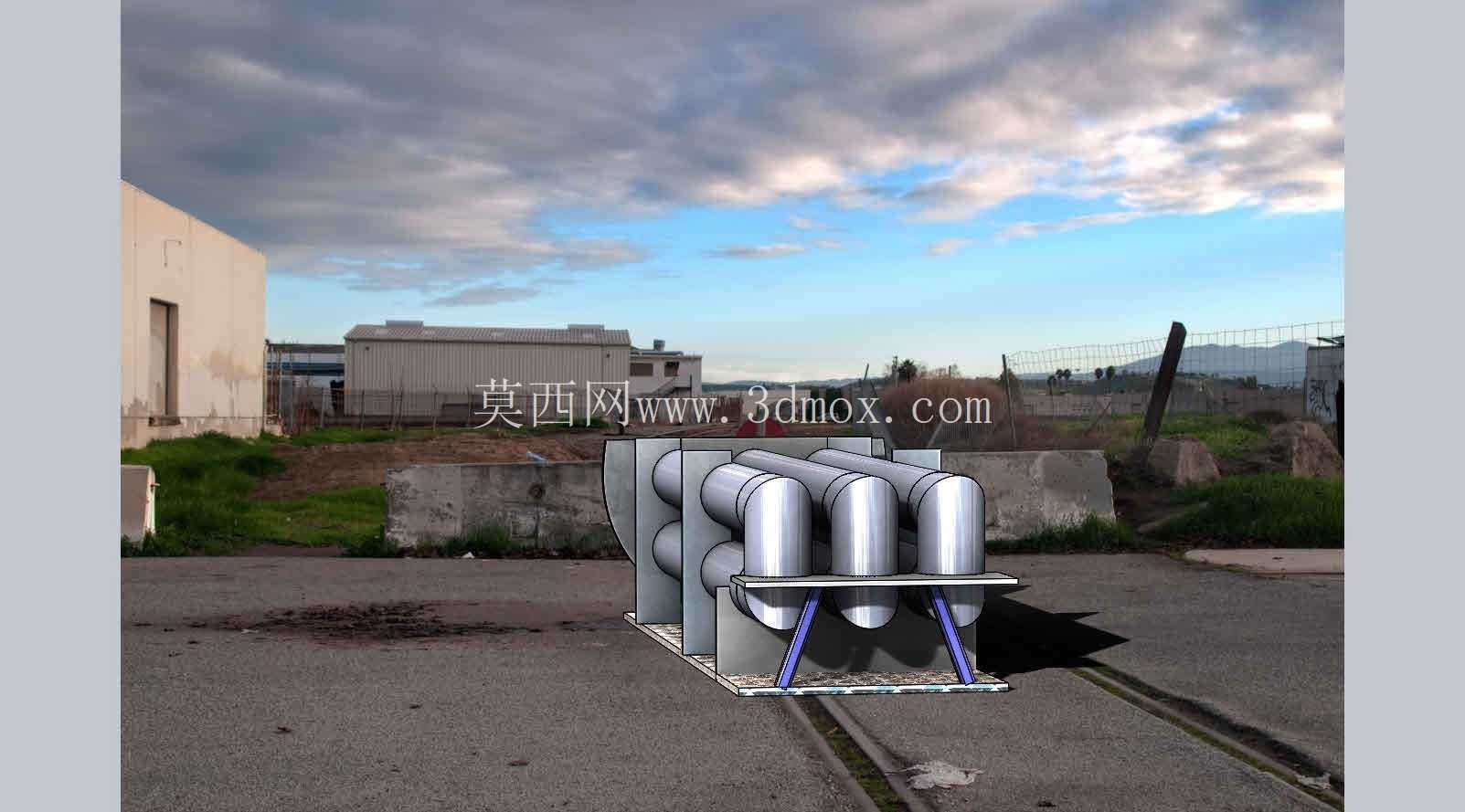

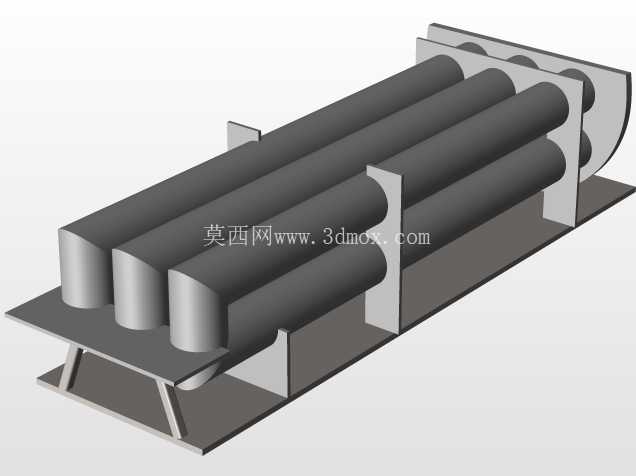

　　从功能特性层面分析，该结构采用一体化的平行多管腔设计，每一个独立的管腔对应一条独立的绝缘油循环路径，管腔之间的分隔筋同时承担机械支撑与绝缘隔离的作用，相较于传统的零散撑条拼接结构，一体化成型的结构件不存在拼接缝隙带来的绝缘薄弱点，也避免了长期运行过程中撑条移位导致的绕组变形风险。结构两端的法兰式安装边，能够直接与变压器上下夹件的定位槽配合，不需要额外设计复杂的固定工装，安装时只需要将结构件卡入夹件的预留卡槽，配合绝缘螺栓紧固即可完成定位，能够有效缩短器身装配的工时。管腔外壁设置的多道环形凸筋，一方面是增加结构件整体的结构刚度，避免在变压器短路电动力冲击下出现结构变形，另一方面凸筋与绕组端部的绝缘纸筒接触时，能够形成点状接触支撑，在接触位置预留出微小的辅助油隙，避免大面积接触阻断绝缘油的流通路径，保障绕组端部的散热均匀性。

　　从设计思路的角度拆解，该结构在建模初期首先需要匹配对应容量变压器的油流流量要求，单根管腔的通流截面积需要根据热仿真计算的油流流速确定，避免通流面积不足导致油流阻力过大，增加油泵的运行负载，或是通流面积过大导致结构件整体占用空间过多，压缩绕组的设计空间。管腔之间的壁厚设计需要同时满足机械强度与绝缘距离要求，根据不同电压等级的绝缘耐受要求，壁厚需要经过工频耐压、冲击耐压的仿真校核，避免运行过程中出现击穿放电。结构两端的安装边尺寸需要严格匹配变压器夹件的安装公差，安装边的定位孔位置公差需要控制在±0.2mm以内，避免装配时出现孔位错位导致无法安装。结构整体的外形轮廓需要做圆角过渡处理，所有棱角位置都需要倒R3以上的圆角，避免尖锐棱角在电场作用下出现局部场强过高，引发放电隐患。

　　关于外形尺寸与安装边界，该类结构的整体长度通常匹配对应变压器绕组的轴向高度，单根管腔的内径根据油流量需求通常在15mm-30mm区间，管腔壁厚根据电压等级不同在5mm-12mm区间，整体结构的宽度根据排布的管腔数量确定，通常6管结构的整体宽度在120mm-180mm区间，高度方向尺寸与宽度接近，保障结构的整体稳定性。安装时需要注意，结构件与绕组端部之间需要预留至少2mm的膨胀间隙，避免变压器运行过程中温度升高导致结构件热膨胀挤压绕组绝缘层，造成绝缘破损。结构件与夹件的固定位置需要设置绝缘垫圈，避免结构件与金属夹件直接接触形成接地通路，影响变压器的整体绝缘性能。在实际建模过程中，需要重点校核管腔内壁的光滑度，内壁不能出现明显的凸起或是凹陷，避免油流经过时产生局部涡流，长期运行后形成油泥沉积堵塞油道，影响散热效果。同时结构件的拔模角度需要控制在1°以内，避免成型后壁厚不均导致局部机械强度不足，在短路电动力作用下出现开裂。
