工业级电气控制器盒结构设计方案

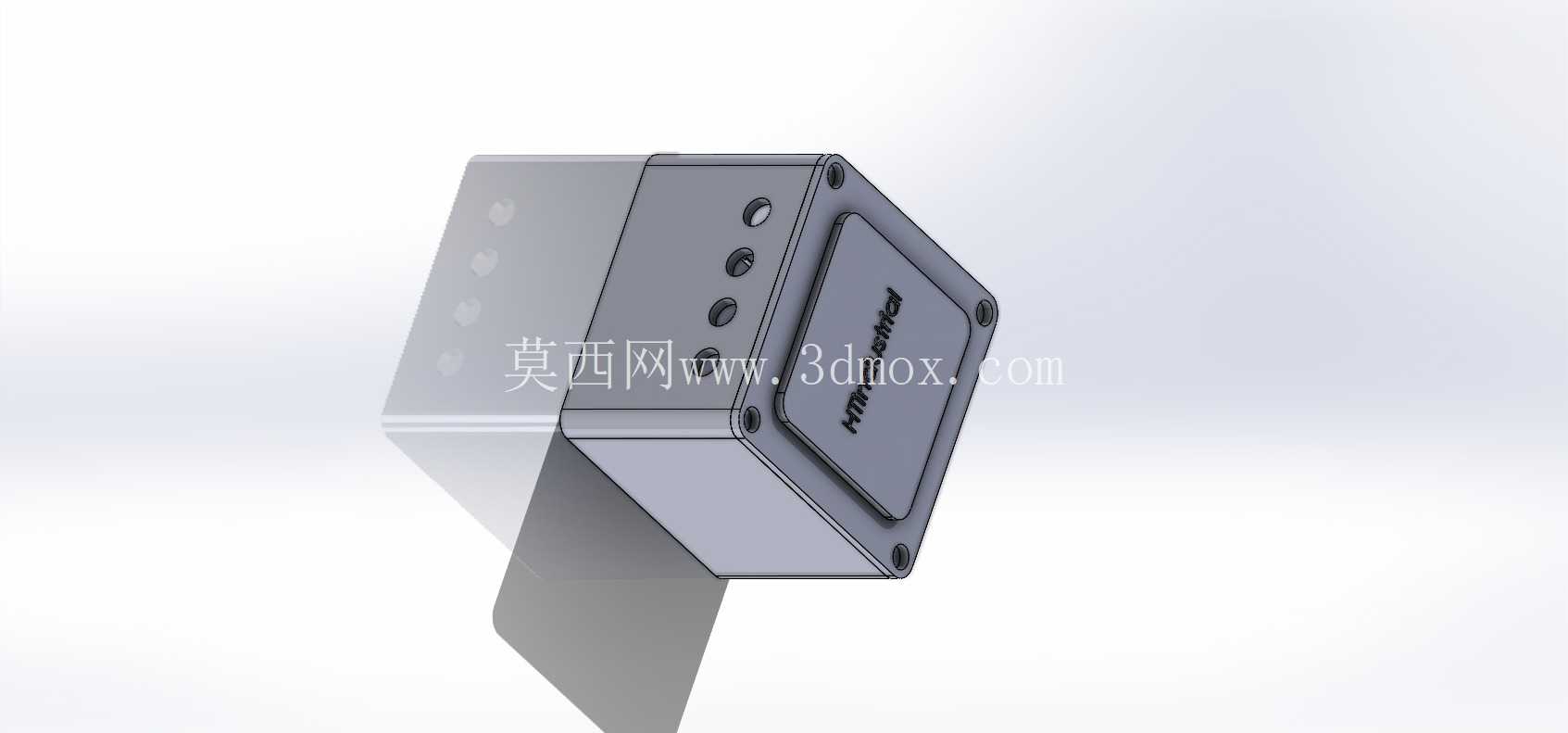

　　这款电气控制器盒的结构设计，核心围绕工业现场电控单元的防护与安装需求展开，在做整体结构排布时，首先考虑的是车间多粉尘、偶有切削液飞溅的复杂工况，壳体采用折边拼接的密封结构，配合安装法兰上的四个固定孔位，可直接壁挂或安装在设备机架的预留安装面上，安装孔位做了沉台处理，固定螺丝锁紧后不会突出壳体表面，避免现场布线时勾挂线缆，也能减少外力磕碰导致螺丝松动的概率。盒体的内腔尺寸预留了常规继电器、小型接线端子排的排布空间，侧壁做了向内的凸筋结构，既可以作为内部PCB板的安装定位柱，也能提升壳体整体的抗形变能力，当设备运行产生持续振动时，凸筋结构可分散壳体受力，避免长期振动导致盒体接缝处出现缝隙，影响防护性能。

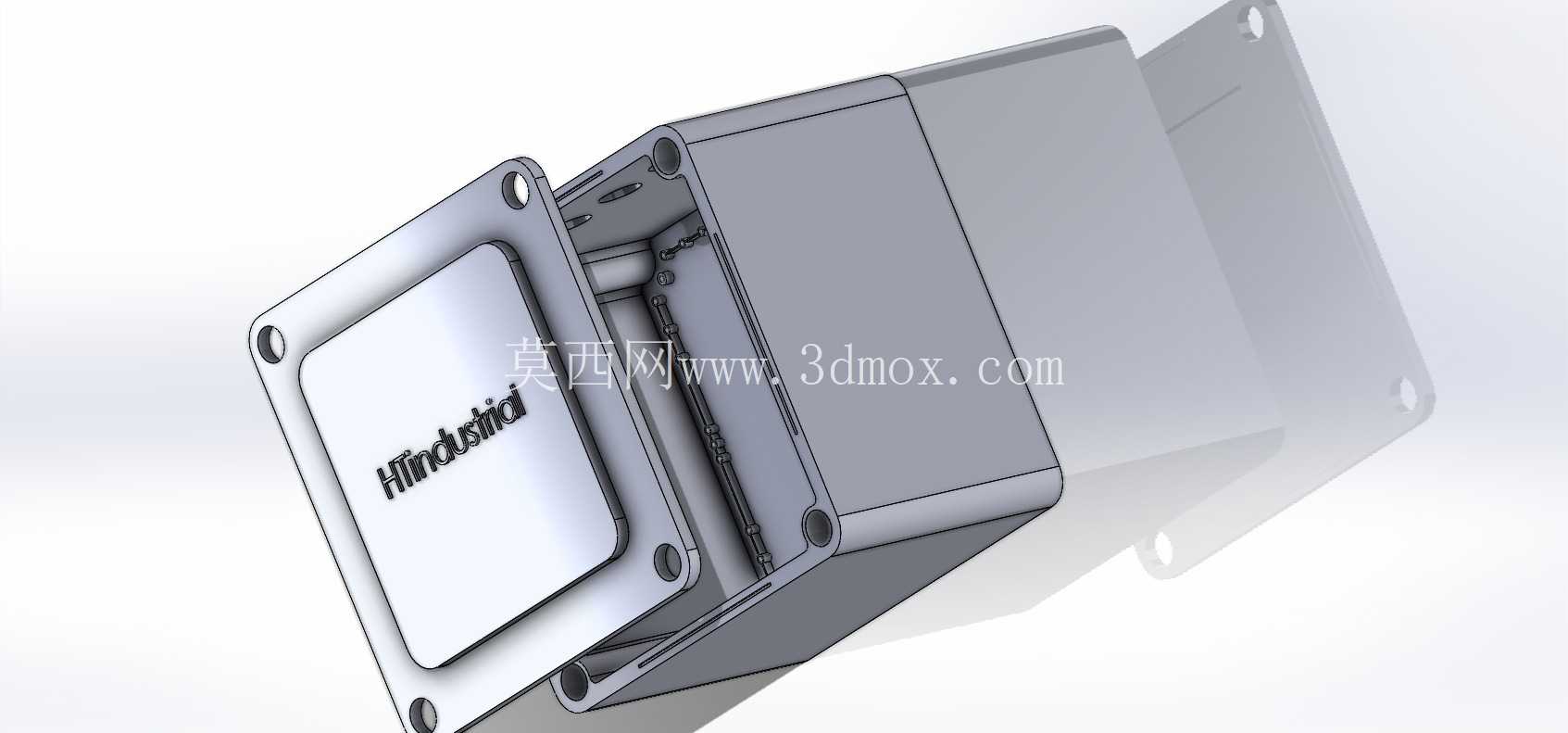

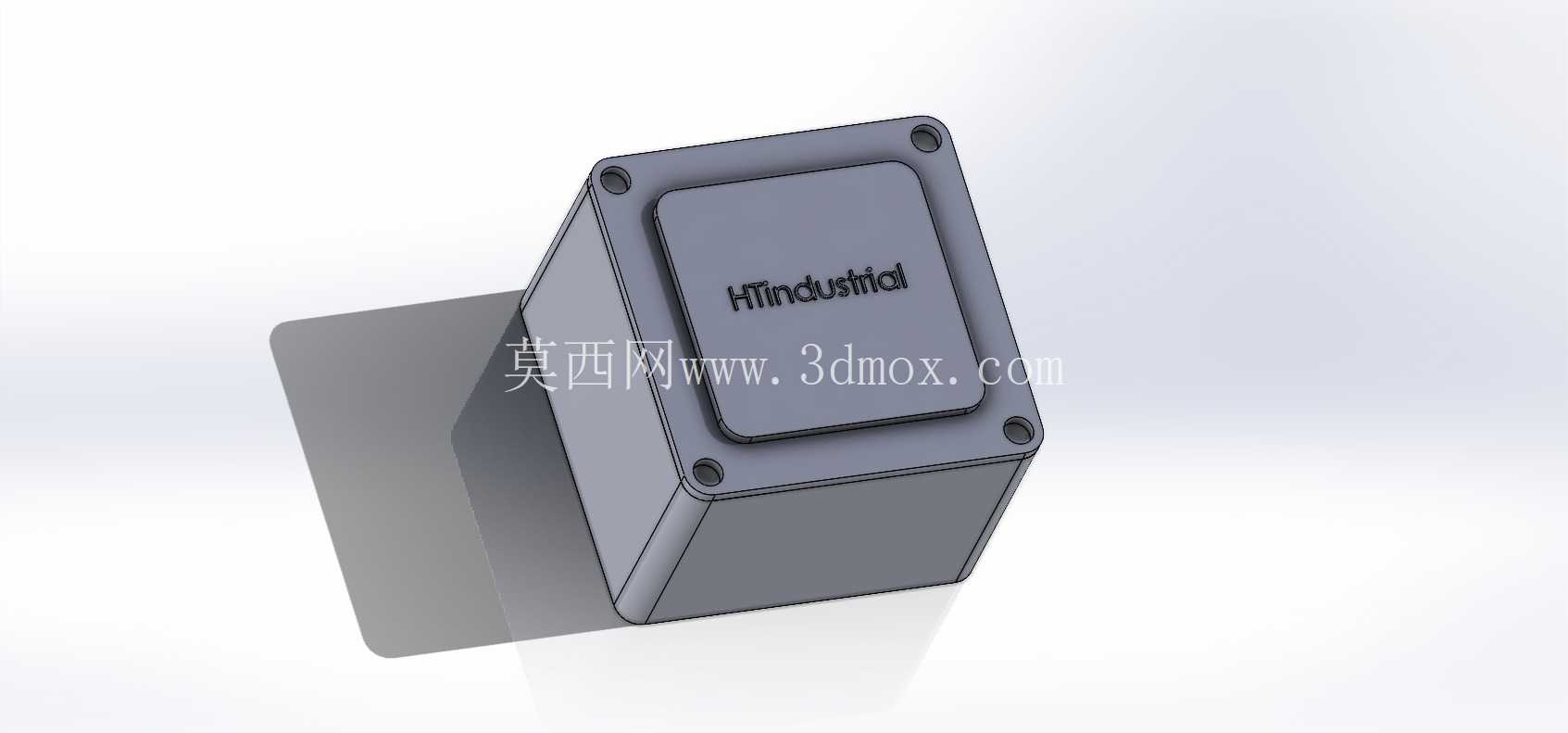

　　盒盖与盒身的配合面做了一圈密封槽，可嵌入橡胶密封条，在闭合锁紧后能达到常规工业场景要求的防尘防溅等级，盒盖表面的标识区域做了下沉式平面，方便粘贴设备编号、回路标识标签，不会因为日常擦拭、磕碰导致标识磨损脱落。在安装边界的考量上，盒体后侧的安装法兰突出盒身主体一定距离，安装时盒身与安装面之间会留出均匀间隙，既可以避免安装面不平整导致盒体受力变形，也能给侧壁进出的线缆留出弯折空间，不会出现线缆被盒体与安装面挤压破损的情况。进出线的预留位置设置在盒体下方，可根据实际接线需求开设不同规格的格兰头安装孔，这种下进线的结构能避免液体顺着线缆流进盒体内部，适配车间设备、小型动力柜周边的分布式电控单元安装需求。

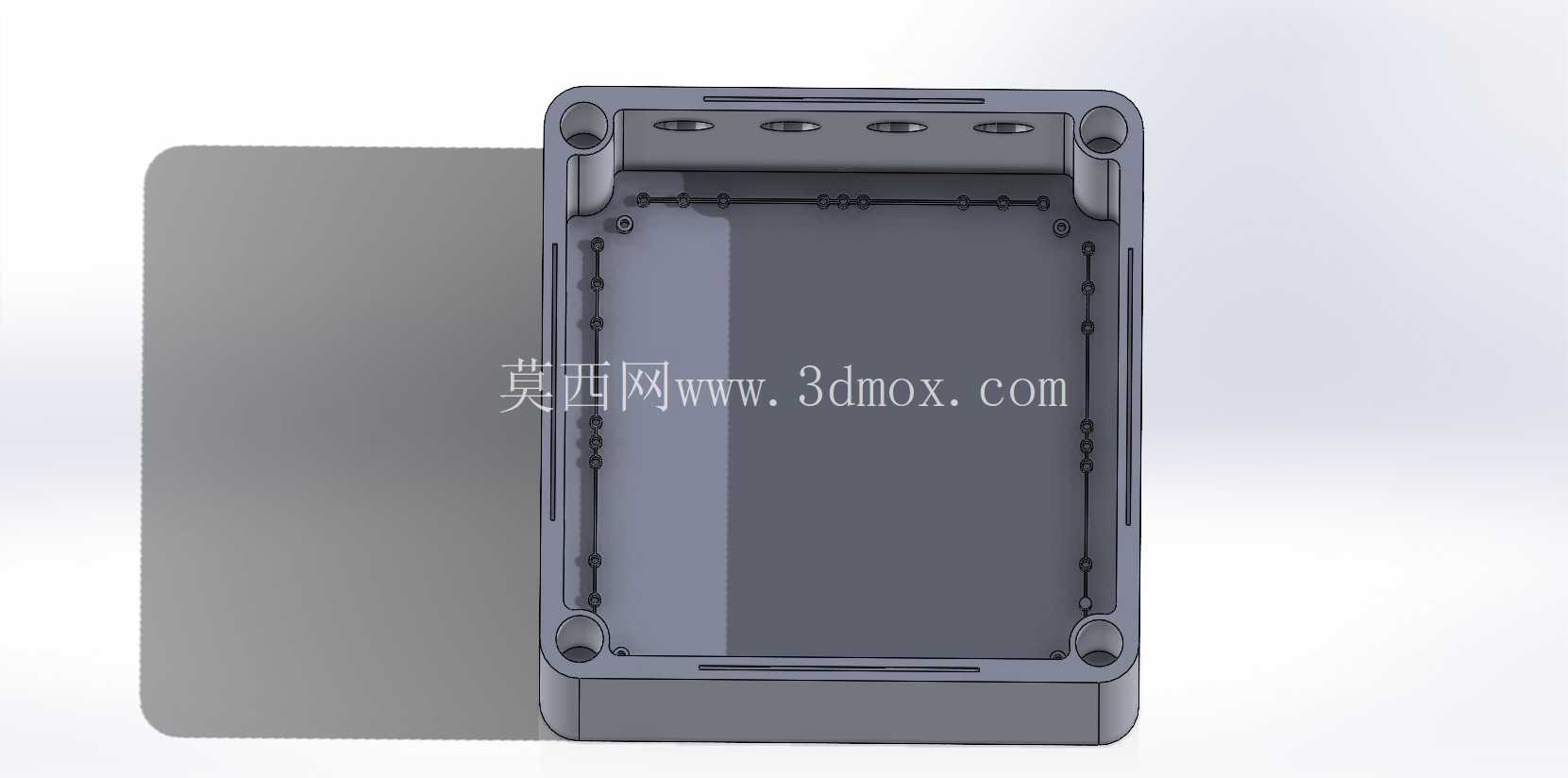

　　做三维结构建模时，所有的折弯圆角、螺丝孔位的安全距离都严格遵循钣金加工的工艺要求，折边处的内R角匹配常规钣金折弯的刀具参数，不需要额外开模即可完成加工，有效降低小批量试制的成本。盒体内部的安装柱高度做了统一设计，PCB板安装后与盒底、盒盖之间都留出足够的安全间隙，既可以避免元器件引脚触碰盒体造成短路，也能给内部元器件留出一定的散热空间，适配小功率控制回路的长期运行需求。在实际的设备改造场景中，这类控制器盒可用来整合设备的本地控制按钮、信号转接端子，替代零散的明装接线端子排，让设备周边的布线更加规整，也能减少外界环境对控制回路的干扰，降低线路故障的排查难度。

　　结构设计时还考虑了后期维护的便利性，盒盖采用可拆卸的螺丝固定，不需要完全拆下整个盒体即可打开盒盖完成内部接线调整、元器件更换的操作，法兰上的安装孔位做了长圆孔设计，安装时可在小范围内调整位置，降低安装面预留孔位的加工精度要求，适配现场改造时的安装误差。
