生物质颗粒燃烧螺旋进料输送装置

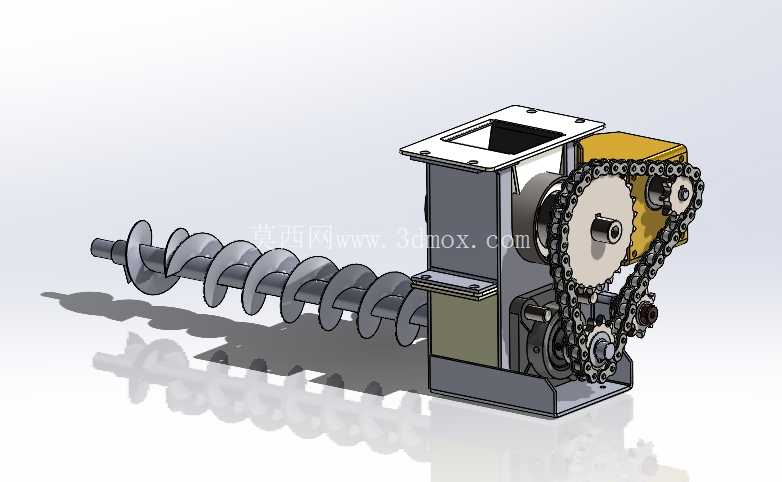

　　在中小型生物质供热系统、小型工业燃烧炉、民用颗粒取暖锅炉的现场安装场景里，颗粒进料的稳定性直接决定燃烧工况的波动幅度，这款螺旋输送进料装置正是针对颗粒燃料定量输送的痛点完成的结构设计。从实际使用场景来看，该装置直接对接上方颗粒料斗的方形出料口，前端螺旋轴段伸入燃烧器的进料通道，整套机构承担颗粒燃料从储料腔到燃烧腔的定量、连续输送职能，避免颗粒自由下落造成的进料不均、卡料、回火返燃等常见问题。

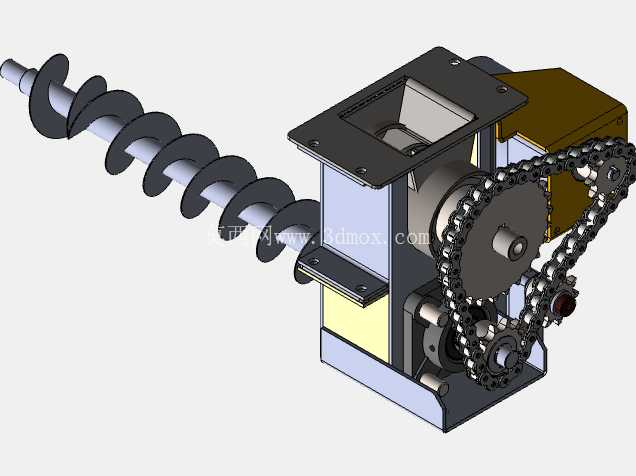

　　整套装置的传动侧采用链传动布局，电机输出端通过链轮-链条组件将动力传递至螺旋轴，传动比匹配常规小型异步电机的输出转速，可将螺旋轴的工作转速控制在合理区间，保证颗粒输送量与燃烧器的额定热功率匹配，不会出现进料过快导致的燃烧不充分、进料过慢导致的火力断档问题。链传动结构相比齿轮直接传动，具备一定的过载缓冲能力，当进料段混入少量硬质杂质造成螺旋卡滞时，链条可通过小幅弹性滑移抵消瞬时冲击，避免电机堵转烧毁，同时后期维护时仅需调整张紧轮即可恢复传动精度，无需拆解整套传动箱体。

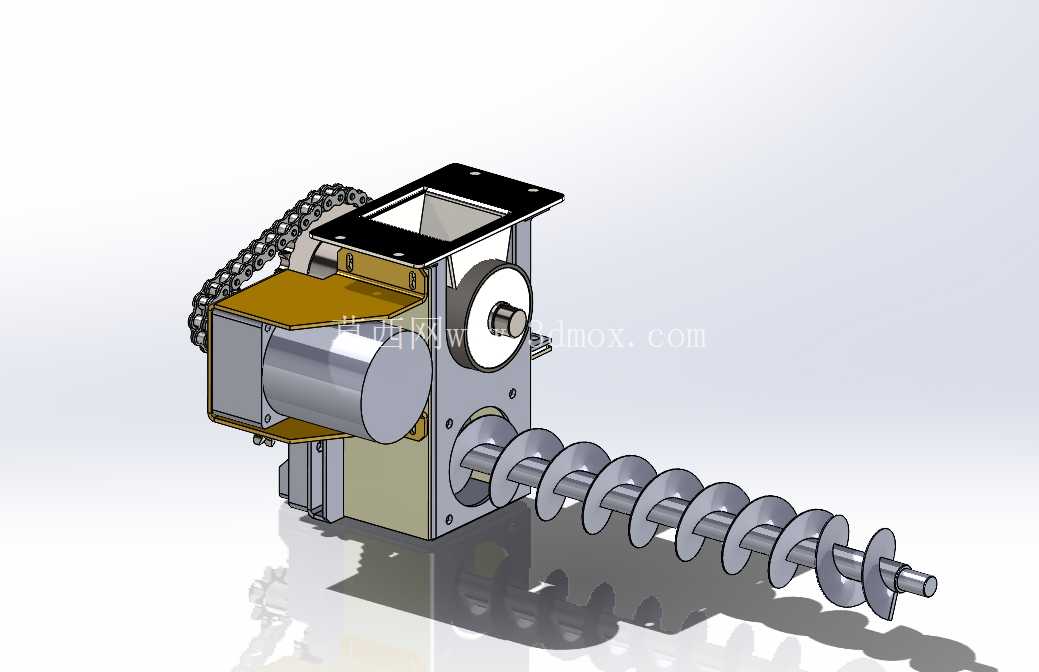

　　螺旋轴段采用等距连续螺旋叶片设计，叶片与输送槽内壁的间隙控制在合理范围，既不会因为间隙过大造成颗粒残留卡滞，也不会因为间隙过小导致加工装配难度提升、运行过程中叶片擦碰壳体。输送槽采用分段式折弯焊接结构，上方预留方形法兰接口用于对接料斗，侧面设置安装支耳，支耳上的长圆孔可适配现场安装时的位置偏差，降低安装对位的精度要求。传动侧的壳体采用钣金折弯拼接结构，将链轮、轴承等传动部件完全封闭在内，避免现场的粉尘、颗粒碎屑进入传动副造成磨损，同时壳体上预留观察盖板位置，日常巡检时可快速打开检查链条张紧度、链轮磨损情况，无需完全拆解设备。

　　从安装边界来看，整套装置的横向尺寸适配常见10-60万大卡生物质燃烧器的进料口安装间距，螺旋段的长度可根据料斗与燃烧器的实际间距做小幅调整，安装支耳的高度预留了足够的调整余量，可适配不同安装基面的高度差。进料口的方形法兰尺寸匹配常规颗粒料斗的出料口标准，现场安装时无需额外制作转接法兰，直接通过螺栓紧固即可完成对接，降低现场改造的工作量。

　　设计过程中针对颗粒燃料的物理特性做了专项适配：螺旋叶片的螺距选取经过多轮物料输送测试，针对木质颗粒、秸秆颗粒等不同材质的生物质颗粒均能保证连续输送，不会出现物料架桥、断料的情况；螺旋轴的支撑轴承采用带密封结构的外球面轴承，可阻挡细颗粒粉尘进入轴承滚道，延长轴承的维护周期；传动侧的链轮齿数匹配经过扭矩校核，可保证电机在额定功率区间内运行，不会出现过载情况。整套结构没有冗余的复杂构件，所有零部件均采用常规机加工、钣金加工工艺即可制作，加工成本可控，后期替换备件的通用性强，适合批量配套在中小型生物质燃烧设备上使用。在实际运行过程中，该装置可实现连续稳定的定量进料，配合燃烧器的火力调节系统，可根据热负荷需求调整电机转速，进而调整进料量，实现燃烧功率的线性调节，相比传统的重力落料结构，进料稳定性提升明显，可有效降低燃烧过程中的烟尘排放，提升燃料的燃烧效率。
