多层交错啮合齿轮盘旋转传动机构

　　这套多层交错啮合的齿轮盘旋转传动结构，常被应用在小型工位切换装置、教学演示教具、多工位间歇送料模组这类需要定角度转位的场景中，核心作用是通过手动输入的旋转动力，带动上层承载平台完成固定角度的步进旋转，同时依靠配套的凸轮从动件实现工位到位后的锁止与定位，避免转位后出现偏移晃动。从实际使用场景来看，这类结构不需要额外接入气动或电动动力源，完全依靠手动操作即可完成工位切换，非常适合小型装配工作台、实验测试台架这类不需要高速连续运转、对转位精度有一定要求的低成本设备场景，相比电动转台成本更低，维护也更简单，不需要布设电路和气路，安装后即可直接投入使用。

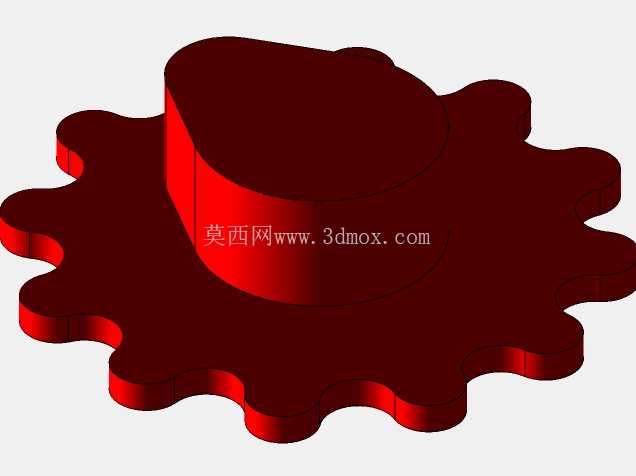

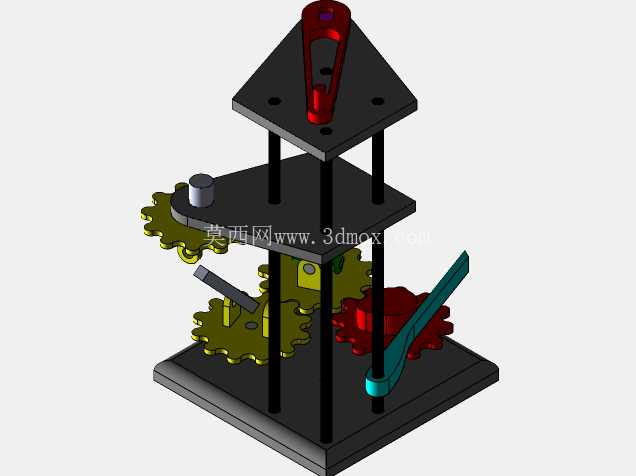

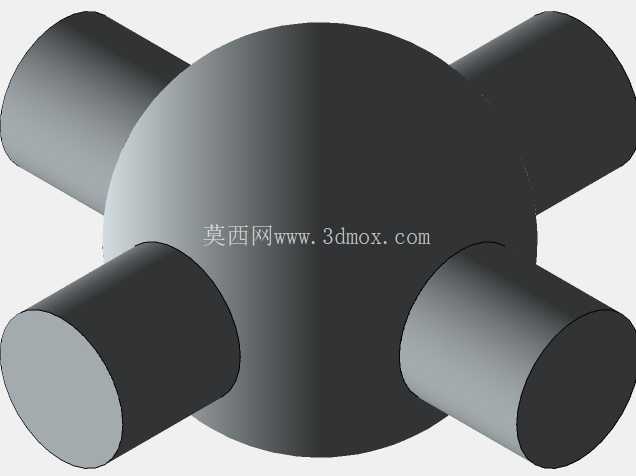

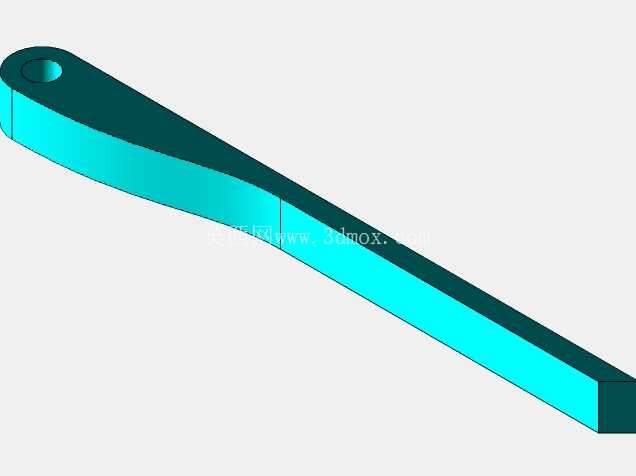

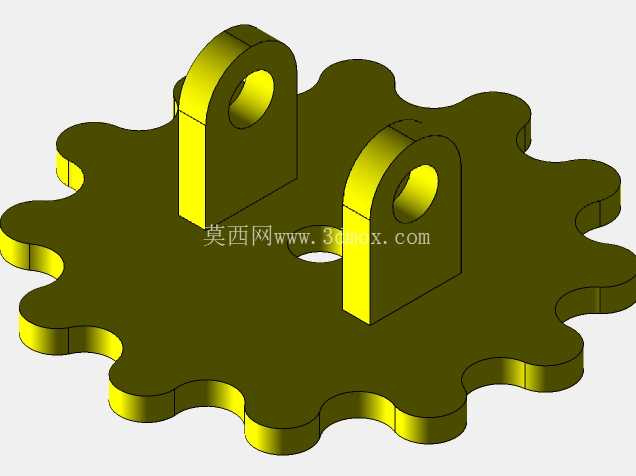

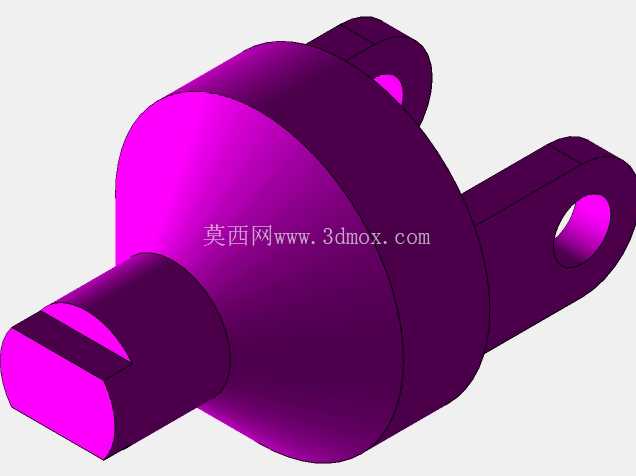

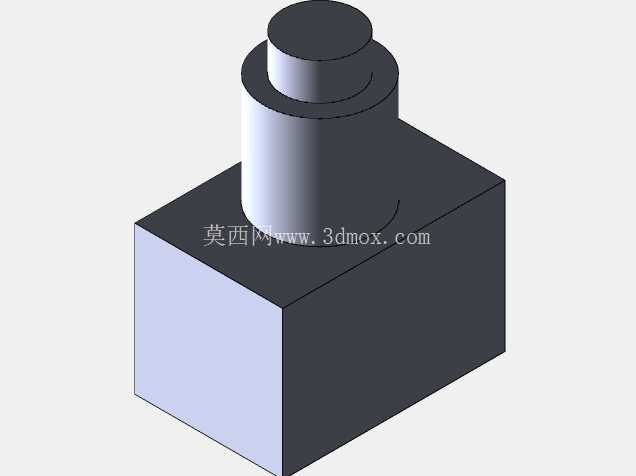

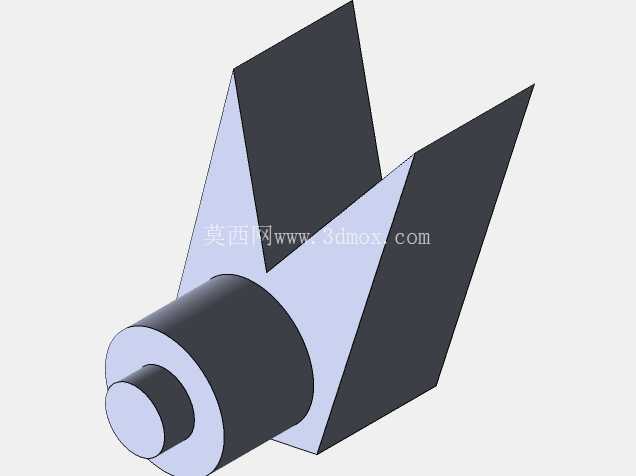

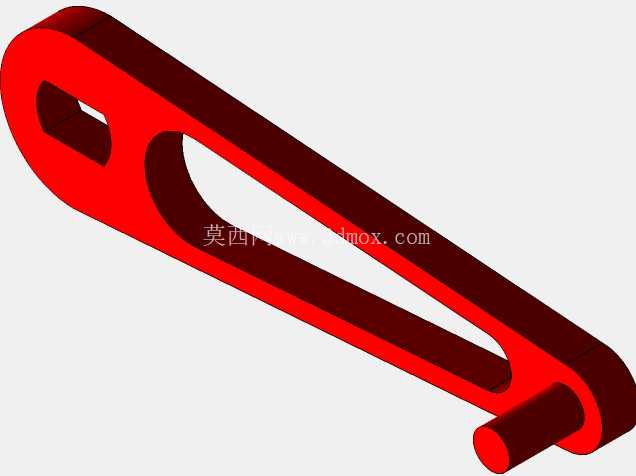

　　从结构功能特性来看，整套机构采用三层板式支撑结构，底部为安装固定底板，通过四根垂直布置的支撑立柱连接中间传动层与顶部承载层，所有齿轮组件都布置在底板与中间层板之间的空间内，既可以避免传动部件外露造成安全隐患，也能让整体结构更紧凑，减少横向占用空间。驱动端采用加长手柄设计，操作时扳动手柄即可带动主动齿轮转动，主动齿轮与周边三个不同齿数的从动齿轮依次啮合，通过齿数比的匹配实现固定的传动比，每次扳动手柄到限定位置，顶部承载盘就会转动对应角度，刚好完成一个工位的切换。中间层板上布置的凸轮从动件会在齿轮转动过程中沿着齿轮端面的凸轮轮廓滑动，当转动到工位位置时，从动件会卡入齿轮上的定位凹槽内，实现转位后的自动锁止，不需要额外增加锁止结构，避免承载盘受外力出现自转。顶部承载层设置有带吊环的安装位，可以直接固定需要转位的工装夹具、检测探头或者工件载具，吊环结构也方便整体机构的吊装移位，适配不同的临时安装场景。

　　在设计思路上，这套结构优先考虑了手动操作的省力特性，主动齿轮的力臂经过匹配设计，扳动手柄时的操作力控制在普通人单手可轻松操作的范围内，不会出现卡滞或者需要大力扳动的情况。齿轮的齿形采用标准渐开线齿形设计，啮合间隙控制在合理范围内，既不会因为间隙过大造成转位角度误差，也不会因为间隙过小出现转动卡涩、磨损加快的问题。支撑立柱采用等长设计，安装时可以保证每层板的平行度，避免齿轮因为板件倾斜出现啮合偏载，延长齿轮的使用寿命。所有转动位置都预留了轴套安装位，实际加工装配时可以加装铜套或者轴承，降低转动过程中的摩擦阻力，减少长期使用后的磨损量。

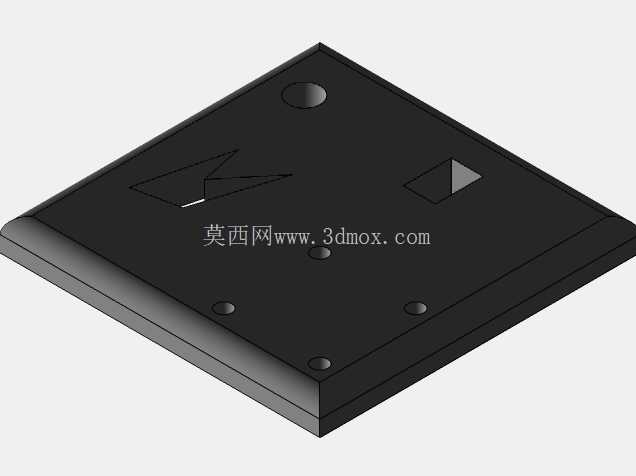

　　从安装边界与尺寸适配来看，整套机构的底板为正方形结构，四个角位置预留了安装固定孔，可以直接通过螺栓固定在工作台面或者设备机架上，不需要额外设计转接安装板。横向尺寸控制在小型工作台可容纳的范围内，不会占用过多的操作空间，垂直方向的高度经过优化，操作手柄的位置刚好处于人手自然操作的高度区间，不需要弯腰或者抬臂即可完成操作。顶部承载盘的安装孔位按照通用工装安装尺寸设计，可以直接适配标准规格的工件载具，不需要重新打孔适配。传动部分的所有齿轮都做了等厚度设计，装配时不需要额外调整齿轮的轴向位置，只要按照装配关系依次装入即可保证啮合精度，降低了装配调试的难度。在实际选型适配时，如果需要调整转位角度，只需要更换对应齿数的从动齿轮即可，不需要改动整体支撑结构，拓展性较强，能够适配不同工位数量的转位需求，比如四工位、六工位的转位场景，都可以通过调整齿轮齿数快速实现改造。
