生物质颗粒燃烧器结构设计方案

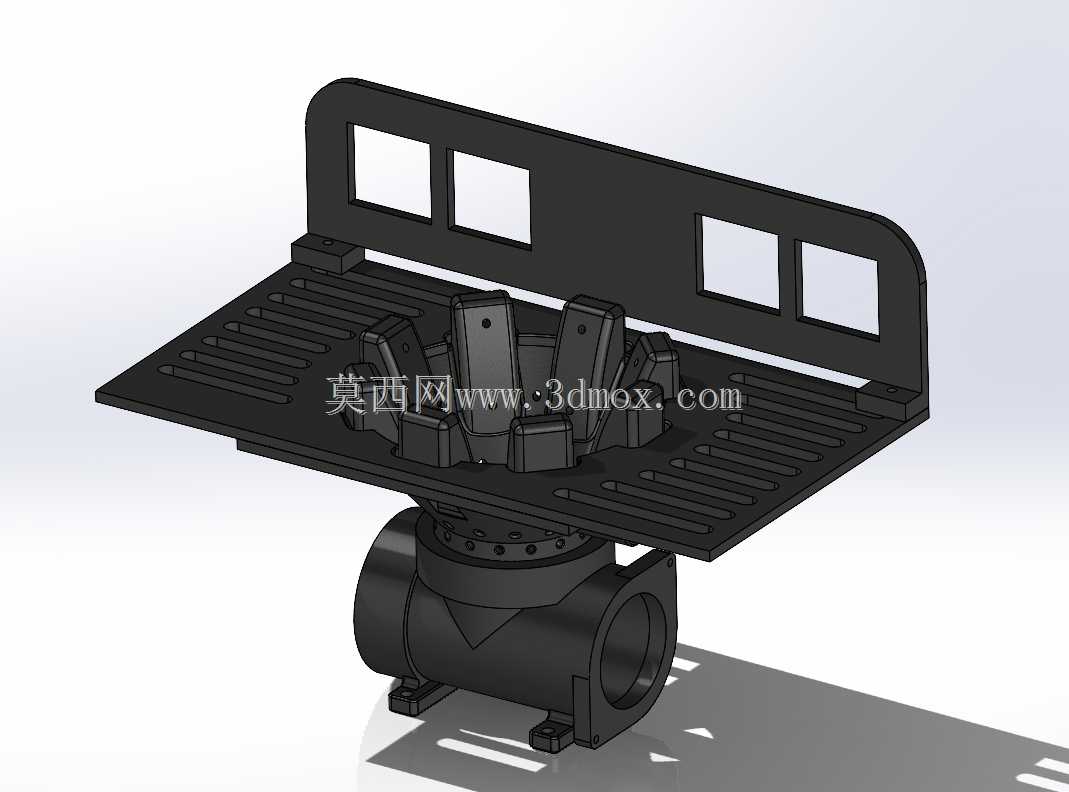

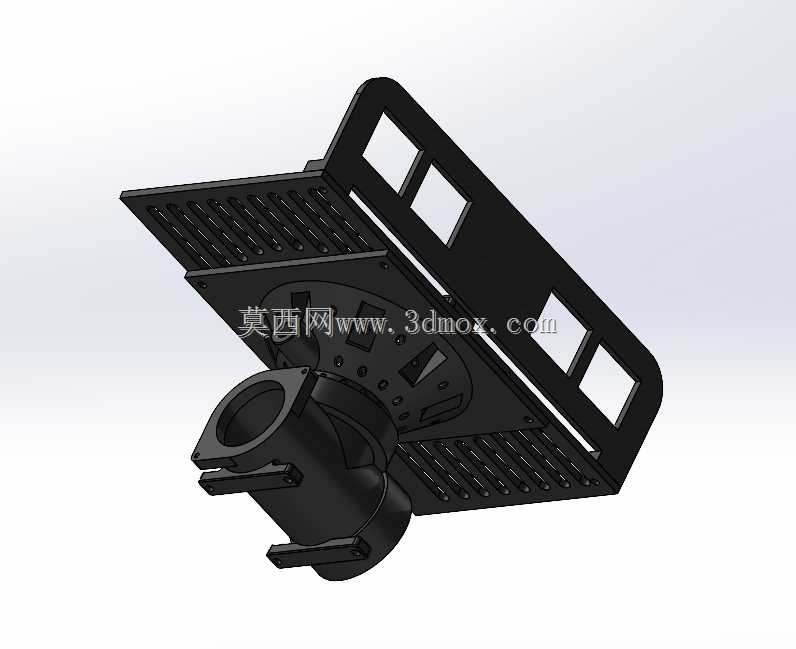

　　这款颗粒燃烧器主要面向小型生物质供热场景设计，可配套民用采暖炉、小型工业烘干设备、商用热水机组使用，适配木质颗粒、秸秆压块等常见生物质成型燃料，能够在常压燃烧工况下实现稳定的燃料氧化放热，替代传统燃煤燃烧头降低供热环节的化石能源消耗。从结构布局来看，设备下部为圆柱形风室与进料接口段，侧面预留的圆形法兰接口可直接对接送料管道与一次风管路，安装时需保证该接口与送料绞龙出料端同轴度偏差不超过2mm，避免燃料输送过程中出现卡滞、漏料问题；下部筒体底部设置两个对称的安装支脚，支脚预留螺栓过孔，可直接固定在炉体下部的安装平台上，安装平面的平面度公差需控制在1mm/m以内，防止设备长期受热后出现应力变形。

　　中部为核心燃烧区域，多瓣式分料火嘴均匀布置在承托格栅中心，燃料从下部进料口送入后会被分料结构均匀分散到火嘴周边的通风间隙中，一次风从下部风室穿过火嘴间隙直接送入燃料层底部，保证初始燃烧阶段的氧气供给充足，避免出现燃料不完全燃烧产生的黑烟、结焦问题。上部承托格栅采用等间距条形开孔设计，开孔方向沿燃料铺展方向排布，既可以承托上部燃烧的燃料层，让燃尽后的灰分能够顺着条形缝隙落入下部灰仓，也能引导二次风穿过格栅缝隙进入燃烧区域上部，扰动火焰区域的气流，让挥发分与空气充分混合，提升燃烧效率。

　　后侧立板设置四个对称的矩形通风口，两个大尺寸开口对应二次风补入通道，两个小尺寸开口可接入观火管路或者温度传感器安装座，安装时后侧立板需与炉体内壁预留15mm的通风间隙，保证补风通道的气流阻力在设计范围内，避免出现通风不足导致的燃烧工况恶化。设计过程中针对生物质颗粒燃烧的结焦特性做了专项优化，火嘴部位采用分体式装配结构，单个火嘴瓣出现烧损、结焦堵塞后可单独拆卸更换，无需整体更换燃烧头，降低设备后期维护成本；承托格栅的条形开孔宽度设置为8mm，既可以保证粒径6-10mm的成型颗粒不会漏入下部风室，也能让燃尽后粒径缩小的灰分顺利下落，减少格栅堵孔的概率。

　　安装边界方面，设备整体最大外轮廓宽度为320mm，前后深度为280mm，总高度为260mm，配套炉体的安装腔净尺寸需在该基础上单边预留至少30mm的膨胀间隙，避免设备受热膨胀后与炉体壁面发生挤压变形；下部进料接口的中心高度为110mm，对接送料机构时需保证送料管的倾角不小于45度，防止颗粒燃料在管路内堆积造成送料不畅。实际运行过程中，该燃烧器可适配10-15万大卡/小时的供热负荷，燃料层厚度控制在80-120mm区间时燃烧效率最优，一次风配风占比约60%，穿过后侧通风口与上部格栅的二次风占比约40%，可保证烟气中的一氧化碳排放浓度控制在较低水平，同时减少飞灰带出量。结构上所有与火焰直接接触的部件边缘都做了圆角过渡处理，避免应力集中导致的受热变形，各部件的连接螺栓孔均采用长圆孔设计，可抵消不同部件受热膨胀量不一致带来的装配应力，提升设备在高温工况下的结构稳定性。
