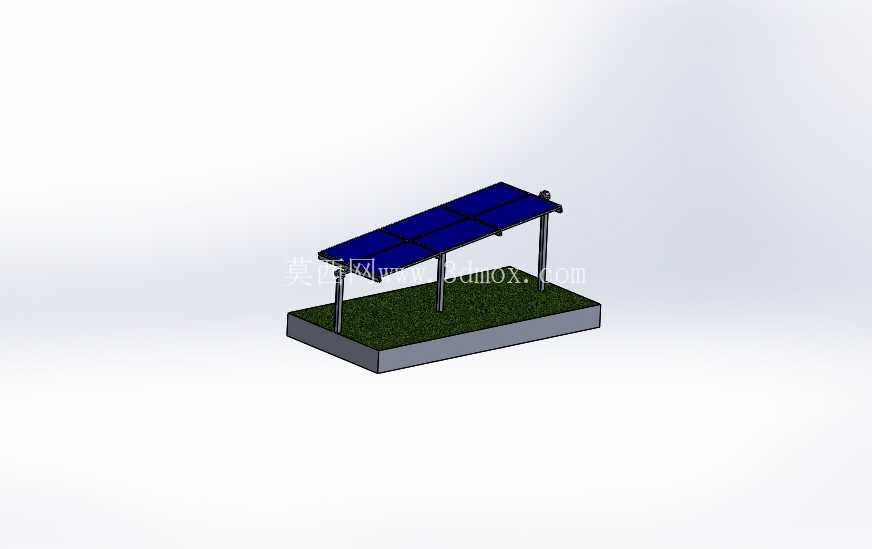

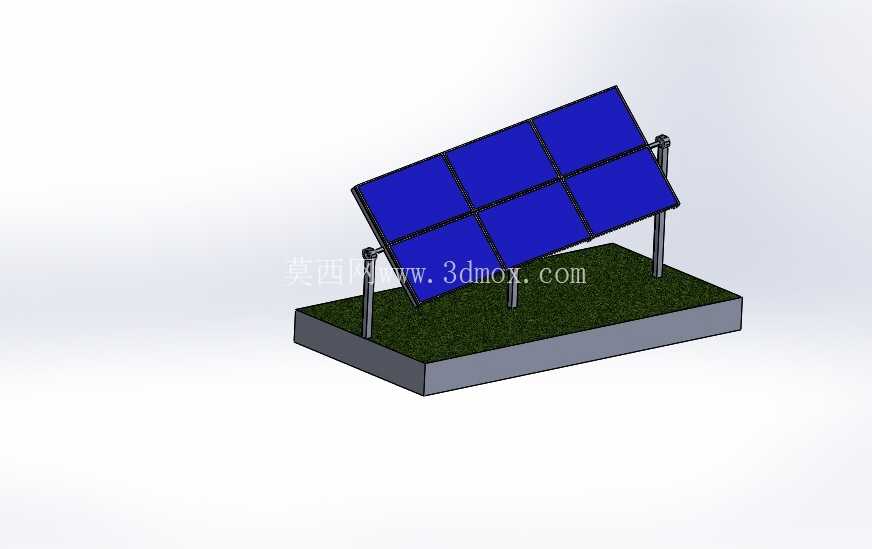

手动调节式太阳能光伏板追踪支撑结构

　　在分布式光伏、小型离网光伏电站、户用光伏加装、野外临时供电点位等场景中，固定倾角安装的光伏组件往往无法兼顾不同季节太阳高度角变化带来的受光效率损失，而全自动双轴追踪系统成本偏高、维护复杂，对于预算有限、运维条件不足的场景适配性较差，这款手动调节的太阳能追踪支撑结构，正是针对这类细分需求设计的实用型结构方案。从实际使用逻辑来看，该结构不需要配套电控系统、传感器与驱动电机，完全依靠人工定期调整角度，就能实现光伏板受光面的方位与倾角调整，相比固定支架可提升15%-25%左右的日均发电量，同时结构可靠性远高于电动追踪结构，不存在电路故障、电机卡滞、低温失效等问题，非常适合西北偏远地区户用光伏、野外监测站点供电、牧区临时供电、露营基地分布式供电等场景使用。

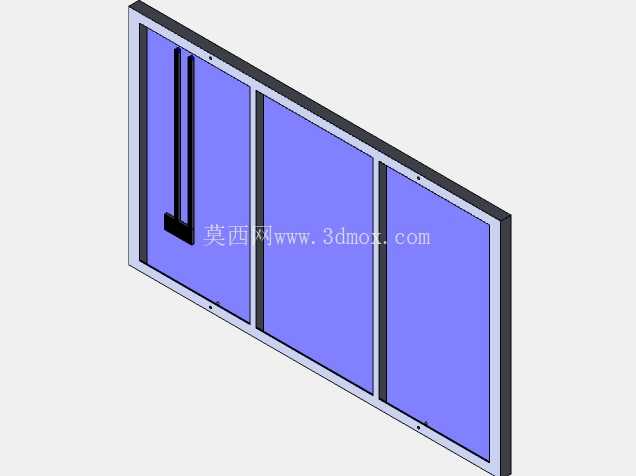

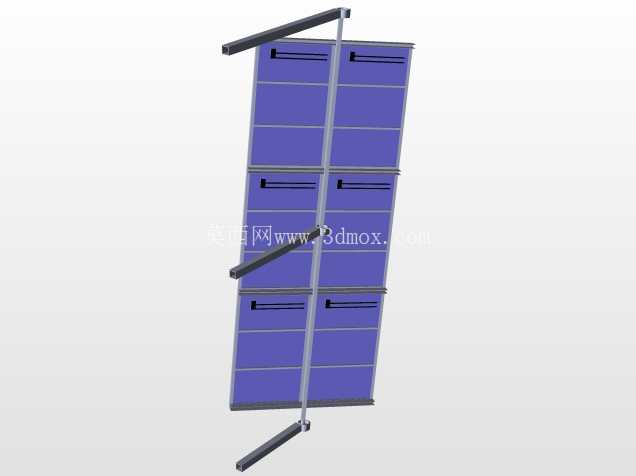

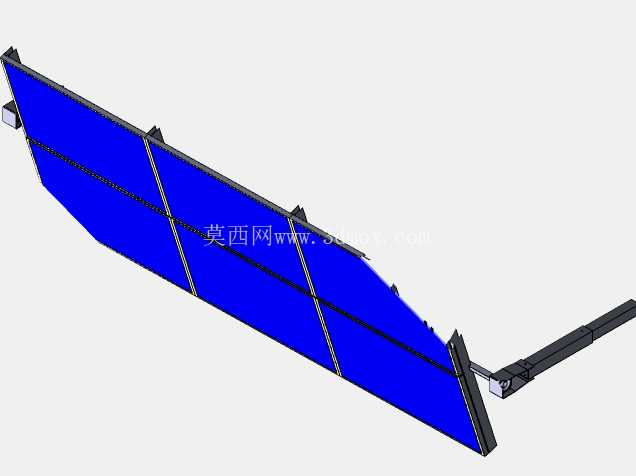

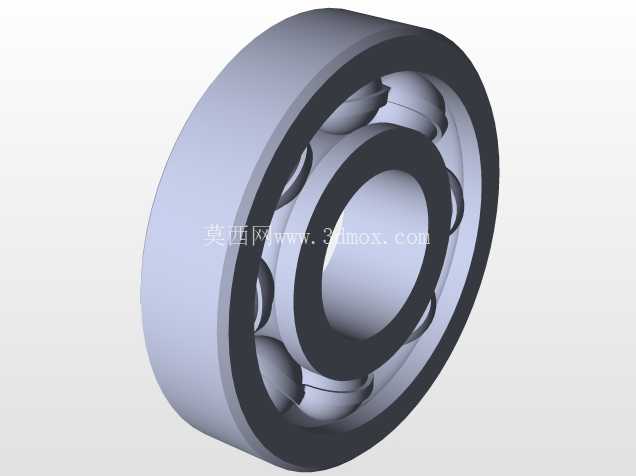

　　从结构设计思路来看，整体采用框架式承载结构，外围为矩形金属边框，内部设置三道纵向分隔加强筋，可同时适配三块标准尺寸的晶硅光伏组件安装，边框内侧预留了标准的组件安装孔位，孔位间距匹配常规60片、72片光伏组件的安装尺寸，不需要额外打孔改造就能直接固定组件，降低现场安装的加工工作量。边框背部设置了角度调节锁定机构，采用滑槽配合定位销的结构，调节时只需要拔出定位销，手动扳动框架调整到对应角度刻度后，插入定位销即可完成锁定，单人次操作耗时不超过2分钟，调节角度范围覆盖0到60度倾角，可满足国内大部分纬度地区的季节角度调整需求，方位角调整则依托底部的旋转支撑结构，松开底部锁紧螺栓即可水平旋转框架，对准太阳方位后重新锁紧即可完成固定。

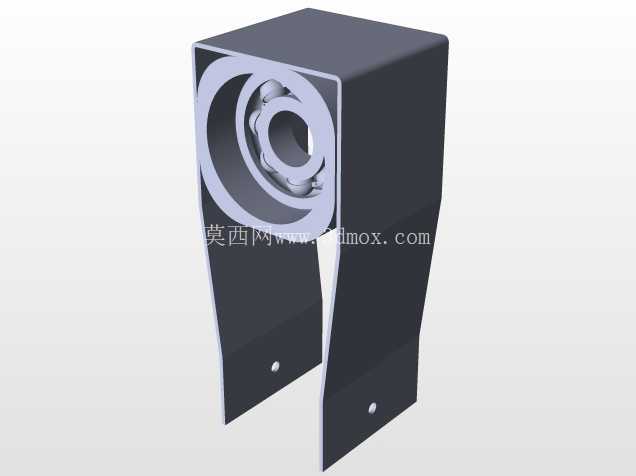

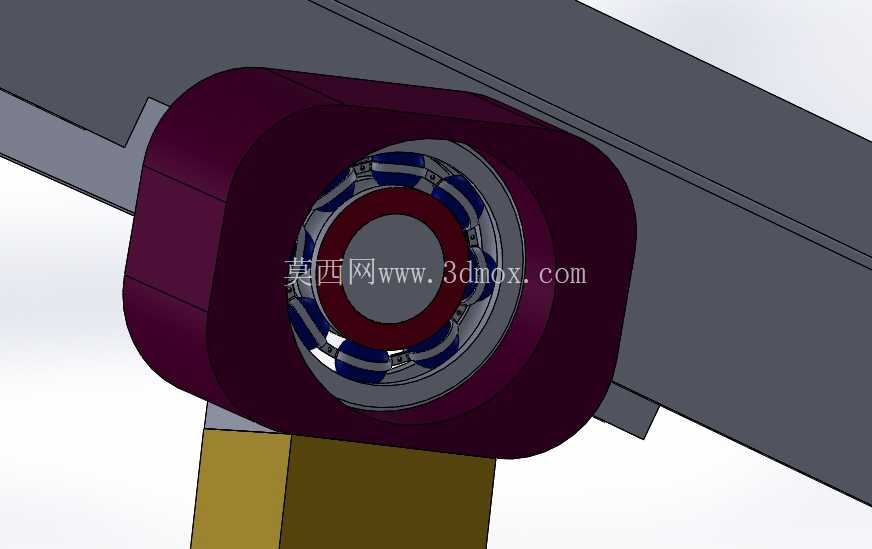

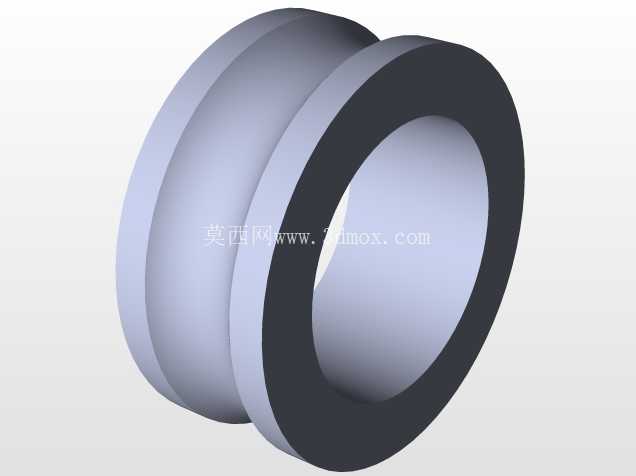

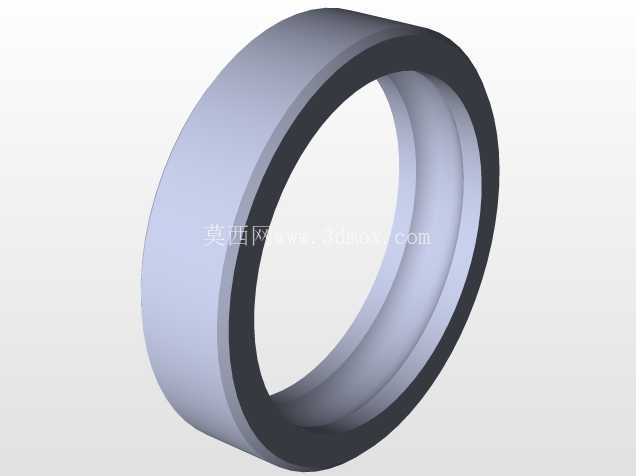

　　在安装边界设计上，整体框架的外轮廓尺寸匹配三块并列排布的标准光伏组件，横向总宽度控制在3米以内，纵向高度在2米左右，底部支撑脚的安装孔位间距预留了足够的混凝土基础浇筑空间，基础只需要做四个独立的混凝土墩，预埋地脚螺栓即可固定，不需要做整体式混凝土基础，大幅降低现场施工的物料与人工成本。结构的受力设计经过校核，边框采用薄壁矩形钢管焊接成型，在保证整体刚度的前提下控制整体重量，整套结构加上三块光伏板的总重量控制在120kg以内，普通民用建筑的平屋顶、彩钢瓦屋顶经过简单加固就能满足承重要求，不需要额外做结构承重改造。结构的活动连接部位都采用了镀锌销轴配合耐磨衬套，长期户外使用不会出现锈蚀卡滞的问题，调节时的阻尼感适中，不会出现框架自行下坠的情况，同时锁定销采用防脱设计，避免大风天气下震动导致定位销脱落，引发组件角度偏移甚至结构倾覆。在实际安装过程中，该结构的所有零部件都采用模块化设计，边框、支撑臂、底部旋转座都为预制件，现场只需要用螺栓拼接即可，不需要现场焊接作业，普通安装工人对照装配说明，两个人配合在2小时内就能完成整套结构的组装与组件固定，大幅降低现场安装的技术门槛。

　　相比全自动追踪支架，该手动结构没有复杂的传动部件，日常维护只需要定期检查连接螺栓是否松动、销轴部位是否需要加注润滑脂即可，年维护工作量不到电动追踪结构的十分之一，对于缺乏专业运维人员的偏远地区站点来说，实用性更强。另外，结构的边框预留了线缆走线槽，光伏组件的输出线缆可以顺着边框内侧的走线槽引到下方接线位置，避免线缆长期暴露在外被紫外线老化，同时走线槽边缘做了翻边钝化处理，不会划伤线缆绝缘层，提升户外使用的安全性。在抗风性能设计上，结构的支撑臂采用三角形受力结构，当角度锁定后，整体框架与支撑臂、底部底座形成稳定的三角受力体系，可抵御12级以下的大风荷载，满足国内大部分地区的户外抗风要求，不需要额外加装拉索进行加固。
