欧规插脚一体式手机电源适配器结构

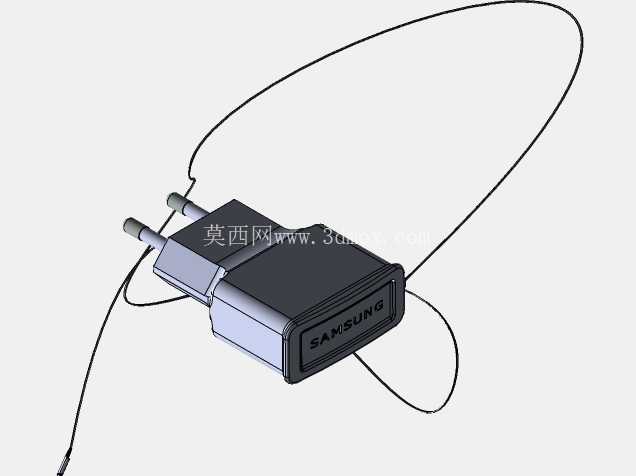

　　日常消费电子供电场景里，这类插墙式电源适配器是覆盖最广的小功率变压供电部件，核心作用是把民用市电的高压交流电转换为手机等便携数码设备可直接使用的低压直流电，全程保障供电过程的电压稳定与电流输出平顺，避免电压波动损伤终端设备的内置电池与主板电路。从结构设计逻辑来看，这款适配器采用插脚与壳体一体化的布局，两个圆柱型欧规插脚直接从壳体前端伸出，插脚的中心距、伸出长度、直径参数完全匹配欧盟地区民用墙面插座的安装尺寸要求，插脚根部做了台阶式限位结构，插入插座后可保证插脚与插座铜片的接触深度符合安规要求，不会出现插接过浅导致的接触打火、松脱断电问题。

　　壳体采用上下两盖扣合的结构，接缝处沿壳体周圈布置，装配时不需要额外外露螺丝，既可以保证壳体外观的整体性，也能在日常使用中避免缝隙积灰、液体泼溅渗入内部电路的风险，壳体表面做了细微的磨砂纹理处理，手持插拔时能提供足够的摩擦力，不会因为手滑导致插拔施力不当损坏插脚或插座。出线位置设置在壳体尾部的边角处，线材出线口做了弧形的应力缓冲结构，日常使用中线材反复弯折时，应力会被缓冲段分散吸收，不会出现线材根部铜丝断裂、外皮破损的问题，线材长度适配日常桌面使用的距离范围，连接手机时不会因为线材过短导致使用受限。

　　内部结构布局上，高压侧的整流、变压部件与低压侧的稳压输出部件之间预留了足够的安规距离，爬电距离符合小功率电源适配器的安规标准，避免高压侧与低压侧之间出现击穿短路的风险，内部元器件的排布充分利用壳体内的立体空间，在保证电气间隙的前提下尽可能压缩整体体积，让适配器插在墙面插座上不会占用相邻插座的安装空间，多设备同时取电时不会出现位置干涉。实际使用场景中，这类适配器除了给对应品牌的手机供电，也可以兼容同接口规格的其他小功率数码设备，比如蓝牙耳机充电盒、便携小型风扇、移动电源等设备的供电需求，输出端的电压电流参数匹配常规5V小功率供电的通用要求，适配范围覆盖多数日常便携数码产品。

　　建模过程中，插脚与壳体的配合位置做了精准的公差预留，插脚嵌入壳体的部分设置了防转卡位，长期插拔使用时插脚不会出现转动、移位的问题，壳体的边角全部做了R角过渡处理，没有尖锐的棱角，日常手持插拔时不会划伤手部，壳体侧面的品牌标识区域做了下沉式的凹槽设计，标识印刷在凹槽内，长期使用摩擦也不会出现标识磨损脱落的问题。从安装边界来看，这款适配器的整体外轮廓尺寸控制在常规插墙式充电器的通用尺寸范围内，插入墙面插座后，突出墙面的厚度不会过大，在狭窄的家具缝隙、插座被家具遮挡部分空间的场景下也能正常插接使用，不会因为壳体厚度过大导致无法完全插入插座。
