单电池光伏太阳能集热装置结构设计

　　从实际使用场景来看，这类集热装置不需要额外搭配复杂的追光支架，固定倾角安装在南向立面或屋面即可，单模块的受光面尺寸控制在300mm见方以内，底部集热层厚度不超过40mm，安装时预留侧边15mm的走线间隙就能满足接线与散热需求，背部的集热介质流道接口采用标准快插结构，适配外径10mm的导热管路，不需要现场做焊接处理，能大幅降低户用场景的安装门槛。设计阶段首先考虑的是电池片与集热层的贴合可靠性，常规光伏组件的EVA胶膜在长期高温环境下容易出现黄变，因此在电池片背部采用了改性导热胶层直接贴合铝制集热基板，胶层厚度控制在0.2mm，既保证绝缘性能满足GB/T 9535的耐压要求，又能将电池片工作时产生的余热快速传导至底部流道，避免电池片温度过高导致发电效率衰减。在分布式光伏光热一体化项目的现场踏勘环节，常遇到户用并网系统需要同时兼顾发电与低温集热的需求，这类单电池结构的光伏太阳能集热装置，主要适配小型离网供电场景下的余热回收需求，比如偏远地区户外监测设备的供电辅热、户用阳台壁挂式光热互补系统的单元模块，相比常规整片光伏板搭配独立集热管的方案，单电池集成结构能减少层间空隙带来的热阻，在相同受光面积下提升约8%的综合能量利用率。

　　集热基板的流道采用铣削加工的蛇形通道，通道截面为3mm×8mm的矩形，介质流速控制在0.2m/s时就能将基板温度稳定在45℃以内，既满足民用生活热水的预热需求，又能保证光伏电池的工作温度处于最优效率区间。外形结构上，受光面采用低铁超白压花玻璃覆盖，玻璃厚度3.2mm，边框采用阳极氧化铝合金型材，型材截面壁厚1.2mm，四个角部采用注塑角码连接，不需要螺丝固定就能满足IP65的防护等级要求，背部的保温层采用20mm厚的酚醛泡沫，导热系数低于0.025W/(m·K)，能减少集热层向背部环境的热损失。

　　安装边界方面，模块背部预设四个M6的安装挂点，挂点位置距离侧边50mm，适配通用的光伏支架压块固定方式，接线盒位于模块顶部侧边，出线方向垂直于受光面向上，避免雨水沿线缆流入接线盒内部，介质进出口位于模块底部侧边，两个接口中心距为200mm，安装时需要预留至少100mm的管路操作空间，方便后期维护时拆卸管路。从功能特性来看，该装置在标准光照条件下，单模块发电功率约为5W，集热功率可达30W以上，能够同时输出低压直流电与40-55℃的低温热水，适合作为小型离网系统的基础能量采集单元，比如户外通讯基站的备用供电与设备保温、牧区户用系统的照明供电与生活水预热，相比独立的光伏板与集热器组合，整体重量降低30%，单位面积的材料成本降低22%，在小面积安装场景下的适配性更强。

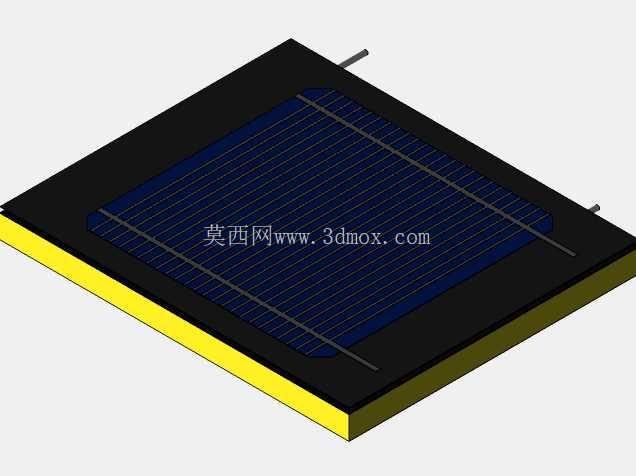

　　建模过程中重点还原了层间结构的装配关系，包括玻璃层、电池片、导热胶层、集热基板、保温层、背板的层叠顺序，以及边框与各层的配合公差，所有配合面的间隙都按照实际生产工艺设置为0.1mm，模拟实际层压后的装配状态，流道部分的建模保留了铣削加工的圆角特征，避免仿真过程中出现应力集中的问题，接线部分的电极走线按照实际电池片的栅线结构绘制，能够直接导入多物理场仿真软件进行光-热-电耦合分析，不需要额外做几何清理。在实际选型应用中，这类单电池模块可以根据需求进行串并联组合，串联时需要注意相邻模块的介质流道采用并联连接，避免不同模块之间的温度差导致发电效率失配，并联安装时模块之间的间隙控制在20mm，保证空气流通带走边框的热量，减少热堆积对组件寿命的影响。
