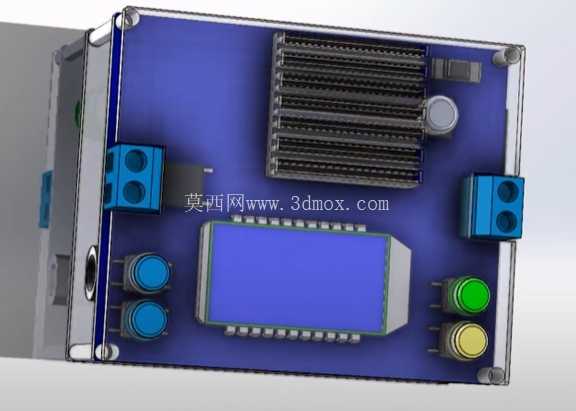

SK35Y升降压直流电源转换模块结构设计

　　在便携测试设备、户外储能配套、车载电子改装、小型工控板卡供电的场景里，经常会遇到输入电压波动范围大，而后端负载需要稳定电压输出的需求，这类升降压直流转换模块的结构设计，直接决定了模块在复杂工况下的运行可靠性。做这款模块的三维结构时，首先要兼顾电路布局的电气安全距离与散热路径的合理性，不能只追求紧凑体积忽略实际使用中的温升问题。PCB板作为整个模块的承载基底，所有元器件的排布首先要满足大电流回路的走线宽度要求，功率电感作为升降压拓扑里的核心发热元件，上方加装的齿状散热鳍片要和电感表面紧密贴合，鳍片的朝向顺着模块安装后常规的空气对流方向，避免热量在模块内部淤积。

　　输入输出端采用蓝色栅栏式接线端子，端子的固定脚在PCB上做了加大焊盘设计，能承受现场接线时的插拔扭力，不会因为多次接线导致焊盘脱落，端子的排布分别放在模块的两个对侧，方便现场布线时区分输入输出回路，减少接线误操作的概率。板载的两个蓝色按键对应输出电压、输出电流的参数校准与设置，旁边的绿色、黄色指示灯分别对应电源正常运行、故障保护触发的状态指示，指示灯的高度刚好和外壳上的开孔齐平，不会出现漏光或者指示不清晰的问题，中间的显示屏区域做了凹陷式的安装位，屏幕表面和PCB之间加了缓冲泡棉，避免组装或者震动环境下屏幕被挤压碎裂。

　　模块的电气保护设计在结构上也做了对应考量，反向连接保护的功率器件布置在输入回路靠近端子的位置，一旦出现反接能第一时间切断回路，不会让故障电流波及后端的主控芯片；输出短路保护的采样电阻放在输出端子附近，能精准检测输出端的电流突变，快速触发保护关断；温度保护的采样探头紧贴功率电感的散热基座，能准确捕捉核心发热源的温度，达到阈值时自动降额或者关断输出。做结构建模时要严格控制模块的整体安装边界，接线端子的突出高度、散热鳍片的顶部高度、按键与指示灯的突出尺寸都要在建模时精准标注，方便设计人员在做整机设备的内部布局时预留足够的安装空间，模块的四个角预留了固定安装孔，孔位周边做了露铜接地区域，安装时可以通过铜柱和设备壳体连接，既起到固定作用也能辅助接地屏蔽，减少开关电源工作时的电磁辐射对外围电路的干扰。

　　实际选型使用时，这款模块可以适配输入电压在一定范围内波动的直流供电场景，比如铅酸电池、锂电池组供电的设备，当电池电压随着放电过程从高压降到低压区间时，模块都能稳定输出设定的电压值，不会因为输入电压波动导致后端负载工作异常。自然散热的结构设计省去了额外加装散热风扇的需求，减少了故障点，适合在无人值守的户外设备、密闭工控机箱内使用，建模时把所有元器件的装配公差都做了预留，比如电解电容的直径公差、接插件的引脚位置偏差、散热片的安装间隙，确保实际生产组装时不会出现干涉问题，功率回路的走线在结构布局时尽量缩短环路面积，既降低了开关过程中的尖峰干扰，也减少了大电流走线上的损耗，提升整体转换效率。
