离心式涡轮压缩设备结构设计方案

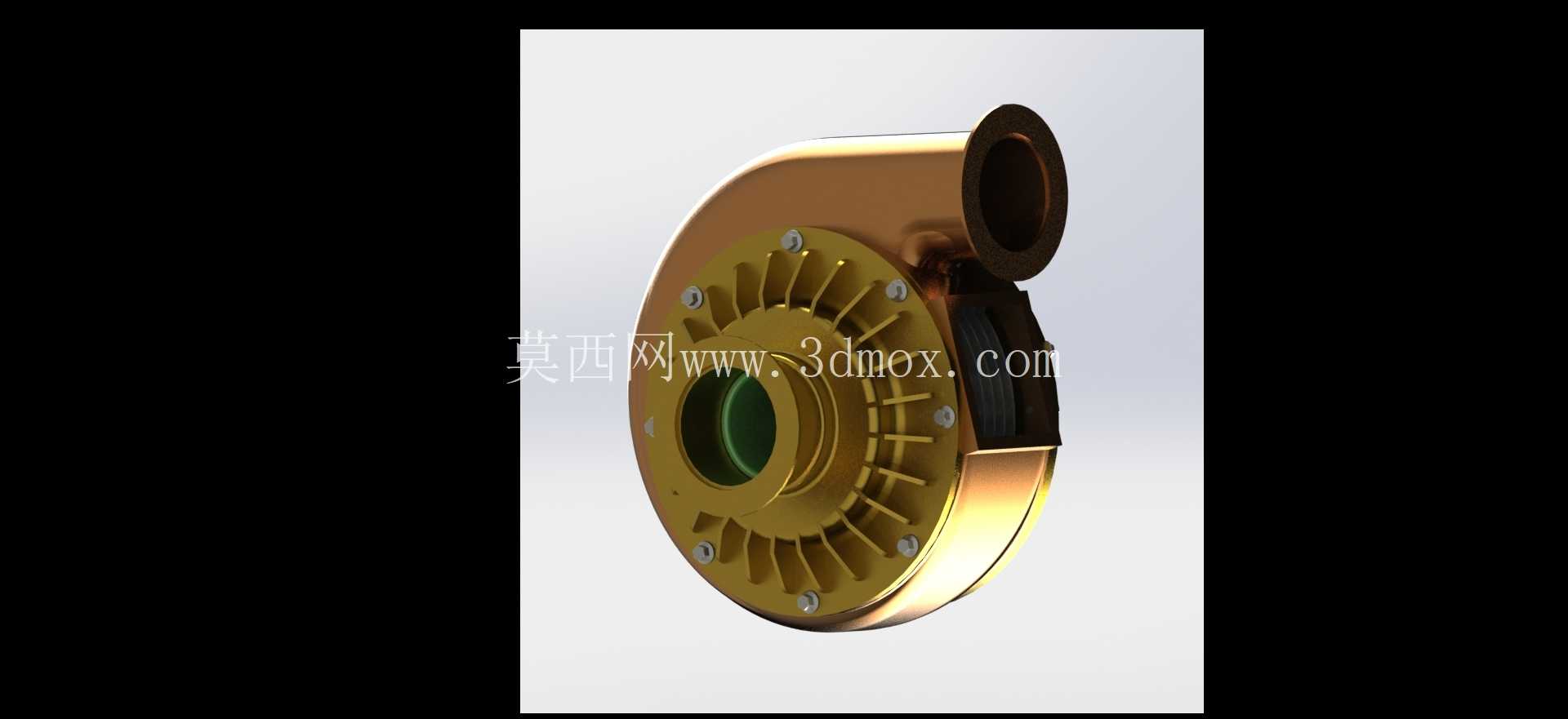

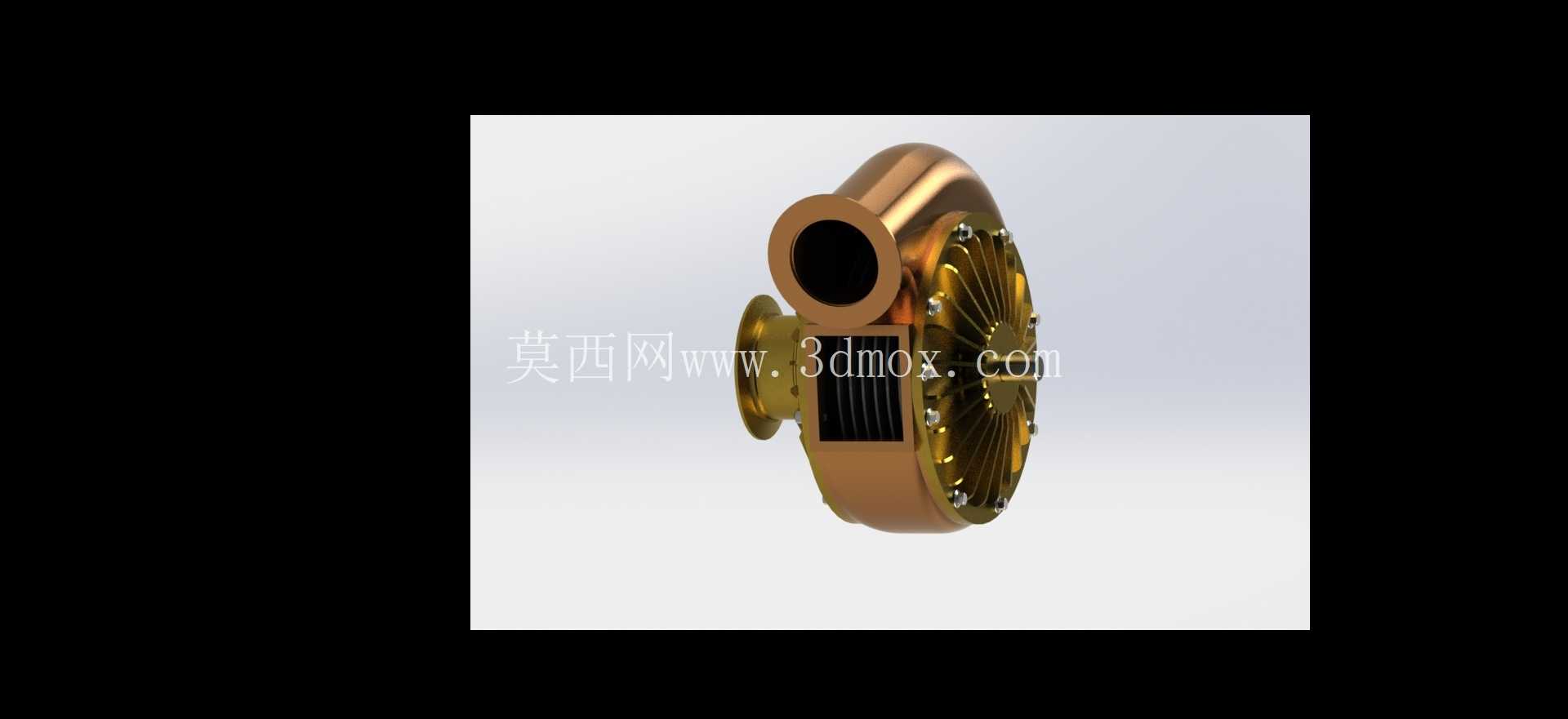

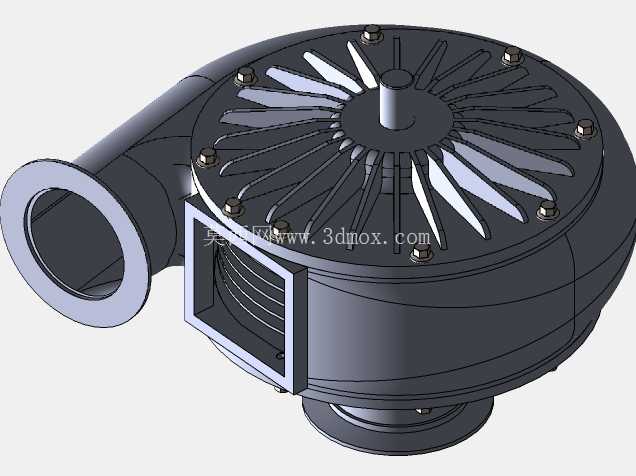

　　在工业流体输送与增压场景中，这类涡轮压缩结构常被用于小流量高压比的气源供给环节，常见于小型工业设备的风冷系统、燃料电池供气单元、精密气动工具的动力源配套，也可作为小型物料输送系统的风压发生装置，适配需要稳定高压气流输出、安装空间紧凑的工况。从结构设计逻辑来看，该涡轮压缩单元采用蜗壳式流道设计，进气端位于叶轮正面中心位置，气流沿轴向进入叶轮腔后，通过径向排布的涡轮叶片获得动能，随后在渐扩式的蜗壳流道内完成动能到压力能的转换，最终从切向布置的出气口输出高压气流，这种流道布局能在较小的体积下实现较高的压升效率，同时降低气流紊流带来的能量损耗。

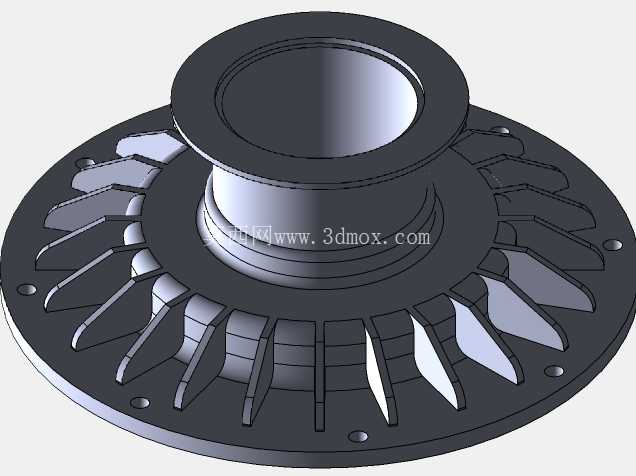

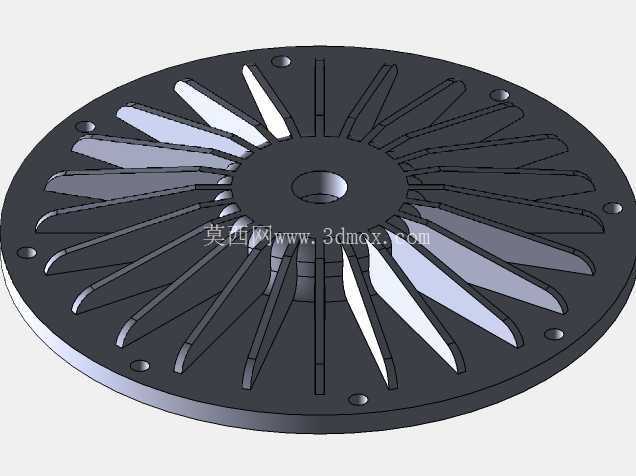

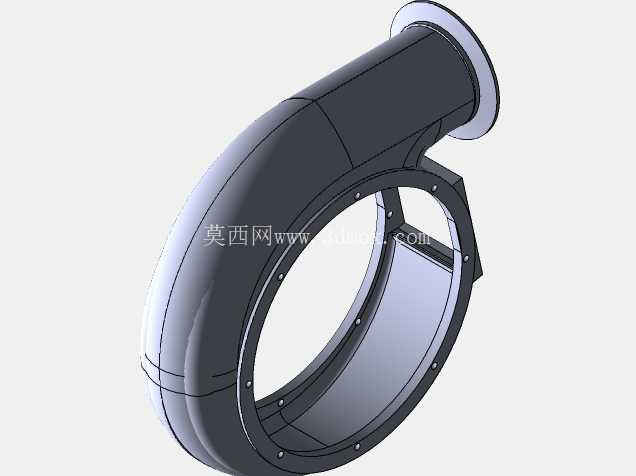

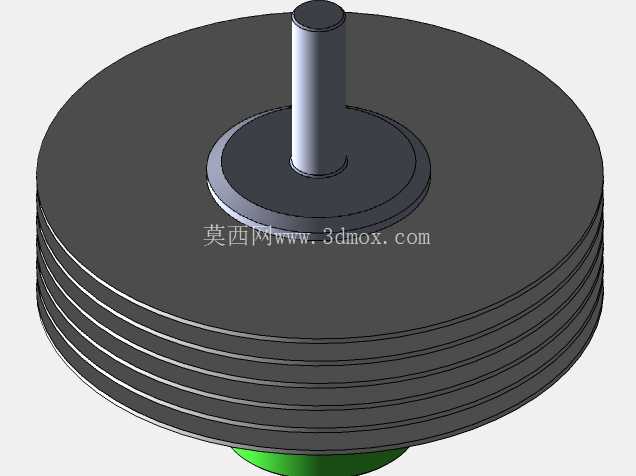

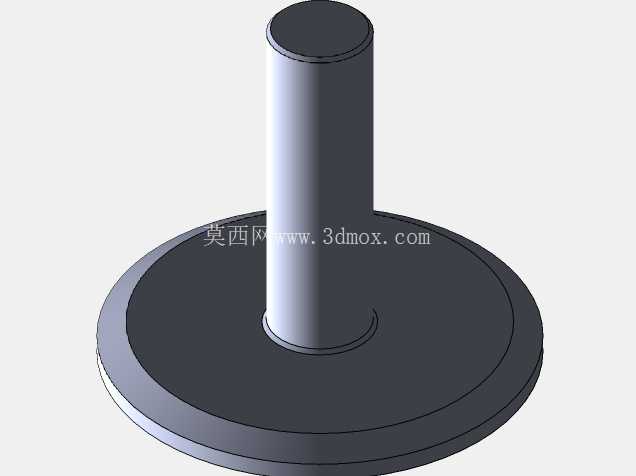

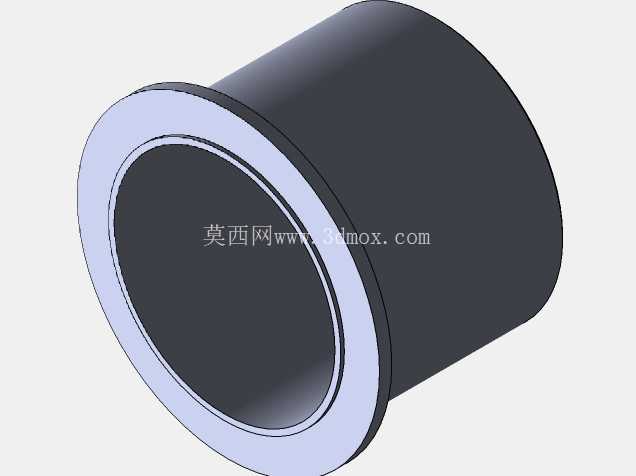

　　叶轮部分采用等厚叶片与轮盘一体化的设计思路，叶片沿周向均匀分布，叶片型线经过圆弧过渡处理，可减少气流进入叶道时的冲击损失，轮盘边缘预留的螺栓安装位用于将叶轮与驱动端的连接法兰固定，保证高速旋转时的同轴度，避免动不平衡带来的振动问题。蜗壳部分采用分体式装配结构，金属材质的蜗壳壳体与后端的密封端盖通过周向螺栓锁紧，结合面处预留密封槽位，可根据输送介质的特性搭配橡胶或金属密封件，防止高压气流泄漏，蜗壳的出气口采用标准圆柱接口设计，可直接对接同管径的输气软管或硬管，无需额外加装转换接头。

　　从安装边界来看，该压缩单元的整体外形为类圆柱蜗壳结构，最大径向尺寸集中在蜗壳流道区域，轴向尺寸紧凑，安装时可通过蜗壳侧面预留的安装耳座直接固定在设备机架上，安装孔位采用对称排布设计，可适配水平或垂直两种安装姿态，驱动端的连接轴伸长度经过匹配设计，可直接对接标准系列的高速电机输出轴，无需额外加装联轴器补偿结构，能有效压缩整套气源单元的轴向安装空间。在实际运行特性上，该结构设计的工作转速区间适配常规高速驱动单元，在额定转速下可输出稳定的高压气流，叶轮与蜗壳之间的间隙经过严格控制，既避免间隙过小导致的运转擦碰，也减少间隙过大带来的回流损失，蜗壳内壁采用光滑曲面过渡，能降低气流流动阻力，提升整机运行效率。

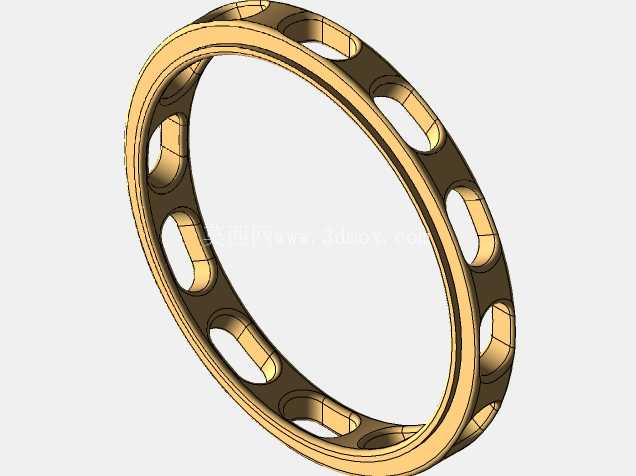

　　后端的密封结构同时兼顾轴承腔与气流腔的隔离，防止输送的气流携带杂质进入轴承部位，也避免轴承润滑脂泄漏污染气流通道，适配对气源洁净度有一定要求的应用场景。在结构细节处理上，叶轮的叶片进口边做了倒圆处理，可降低气流入口处的流动分离现象，蜗壳的出气口位置做了局部加厚处理，提升接口处的结构强度，避免外接管路的载荷长期作用导致接口开裂，周向布置的连接螺栓采用等间距排布，保证装配时各部位压紧力均匀，减少结合面泄漏的概率。这类涡轮压缩结构相比传统的容积式压缩机，在相同输出压比下体积更小、重量更轻，运转时的振动与噪声更低，适合集成在对空间与重量有严格限制的便携设备或小型工业装备中，在设计建模过程中，需要重点校核叶轮高速旋转时的结构强度，验证蜗壳流道的气流流动特性，同时匹配驱动单元的功率与转速参数，保证整机运行在高效区间。
