壁挂式电源变压器外壳结构设计

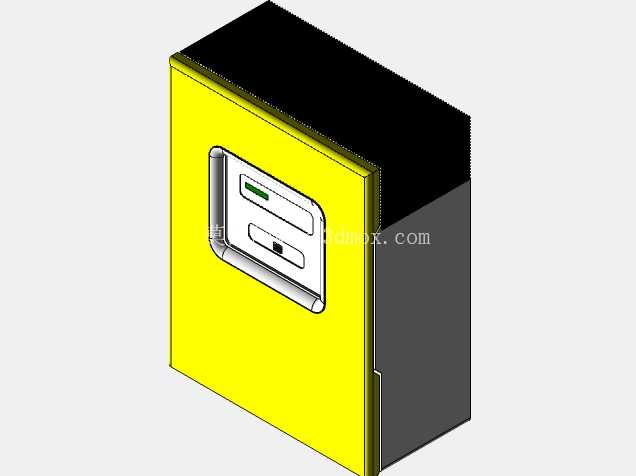

　　在民用低压配电、小型设备集中供电的场景里，这类壁挂式电源变压单元的外壳结构设计，直接决定了现场安装的适配性、长期运行的防护可靠性以及后期运维的操作便捷性。不同于工业厂区落地安装的大型变压设备，这款变压单元的壳体采用竖向长方体的紧凑布局，主体立面选用醒目的亮黄色面板，一方面符合电气设备安全警示的视觉识别要求，在机房、设备间、楼道配电点位等复杂环境里能快速被运维人员定位，另一方面高饱和度的漆面也能在一定程度上抵御日常环境中的浮尘附着，轻微的污渍沾染后更容易擦拭清理。

　　从安装边界来看，壳体背部预留了贴合墙面的平整安装基面，没有突出的冗余结构，能够直接贴附在混凝土墙面、机柜侧板或者预制配电背板上，安装孔位隐藏在壳体侧边的封边结构内侧，安装完成后固定件不会外露，既避免了固定件长期暴露在空气中锈蚀松动，也让整体外观更加整洁规整。壳体的顶部和侧部做了折边包角处理，折边的重叠宽度经过精确计算，既能够保证上下壳体扣合后的结构强度，在设备受到轻微外力碰撞时不会出现壳体开裂、接缝脱开的问题，也能形成自然的挡水沿结构，避免顶面意外滴落的冷凝水、清洁用水顺着接缝渗入壳体内部，损伤内部的绕组与接线端子。

　　正面的操作区域做了内凹式的嵌入式设计，操作面板整体凹进壳体立面3-5mm，周边的凸起边框能够对面板上的指示灯、操作按键形成物理防护，避免搬运、安装过程中硬物磕碰损坏操作元件。面板上的状态指示灯采用横向排布的布局，对应不同的输出回路状态，运维人员站在设备正前方1-2米的位置就能清晰识别设备运行状态，不需要凑近查看；下方的小型操作按键做了防滑的凹凸纹理设计，戴薄型绝缘手套操作时也能准确触发，不会出现打滑误触的情况。操作区域的侧边设置了隐藏式的扣手结构，扣手内凹深度符合成年人手指的操作弧度，需要打开壳体进行内部检修时，不需要额外借助螺丝刀等工具，扣住扣手稍微用力就能掀开前面板，大幅提升日常运维的效率。

　　壳体内部的空间做了分区规划，靠近背部安装面的区域预留了绕组、铁芯等核心变压组件的安装位，空间高度匹配常规小型电源变压器的组件尺寸，不需要额外裁切修改壳体结构就能完成核心部件的固定；靠近前面板的区域预留了接线端子、状态指示电路板的安装空间，接线区域和核心变压组件之间预留了足够的安全爬电距离，避免高压侧和低压侧之间出现绝缘击穿的风险。壳体的侧部预留了标准化的穿线孔位，孔位的位置对应内部接线端子的排布高度，外部供电线缆和负载线缆接入时不需要在壳体内部做大幅度的弯折，能够顺着孔位直接连接到对应端子上，减少线缆弯折带来的线芯损伤风险，穿线孔周边预留了防水格兰头的安装螺纹，现场布线完成后可以直接配套安装密封接头，提升壳体整体的防护等级。

　　在材料选型的考量上，壳体主体选用冷轧钢板折弯成型的工艺，板材厚度兼顾结构强度和整体重量，不会因为板材过薄导致壳体受力变形，也不会因为板材过厚增加整体重量，给壁挂安装带来额外的承重负担。表面的喷涂工艺选用电气设备常用的环氧粉末喷涂，涂层附着力强，长期在温度0-40摄氏度、相对湿度不超过85%的常规室内环境下使用，不会出现涂层脱落、生锈的问题。黑色的顶壳部分和黄色的主体立面形成清晰的视觉分区，顶壳部分做了细微的磨砂纹理处理，减少顶部落尘后的视觉突兀感，也能避免光线直射产生的反光干扰运维人员查看设备状态。

　　从实际应用的适配性来看，这款变压单元的尺寸设计充分考虑了民用建筑、小型工业现场的配电空间限制，整体宽度控制在常规墙面配电位的允许范围内，不会占用过多的墙面空间，竖向的高度设计也符合成年人站立操作的视线高度，不需要踮脚或者弯腰就能完成状态查看和常规操作。壳体的接缝处全部做了错位搭接设计，没有直通的缝隙，能够有效阻挡日常环境中的浮尘进入壳体内部，减少内部组件积灰带来的绝缘下降、散热不畅等问题，延长设备的整体使用寿命。内部的安装柱位全部采用压铆螺母的结构，核心组件、电路板的固定都可以通过标准螺丝完成，不需要现场焊接或者打孔，组装和后期更换部件时的操作效率更高，也能避免现场加工产生的金属碎屑遗留在壳体内部造成电路短路的隐患。
