Sunny Tripower Core1光伏逆变核心单元结构

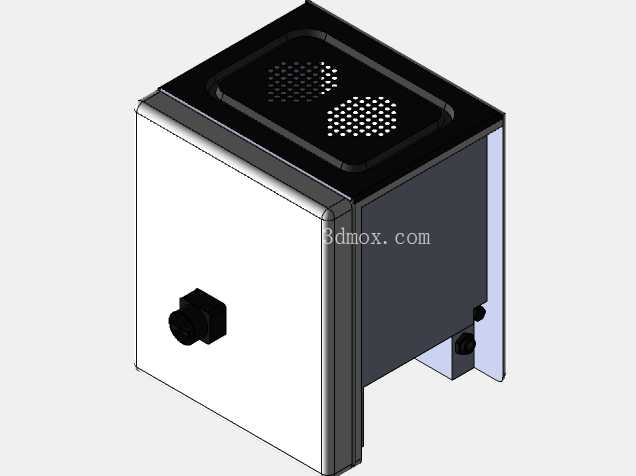

　　在分布式光伏并网发电系统的现场部署环节，核心功率转换单元的结构合理性直接决定了整套系统的安装效率、运维便捷性与长期运行可靠性，本次呈现的这款三相光伏逆变核心单元结构，正是针对工商业屋顶、地面分布式电站的户外部署场景做的定向结构优化。从实际应用场景来看，这类核心单元多安装于光伏阵列侧的户外支架、混凝土基座或者建筑外墙立面，需要直面昼夜温差、紫外线照射、雨水喷淋、粉尘堆积等复杂户外工况，因此结构设计上首先做了全密封式的柜体边界规划，整体采用方正的立柜式构型，在保证内部功率模块、滤波元件、控制板卡安装空间充足的前提下，尽可能压缩横向占用尺寸，适配多数工商业厂房屋顶的预留安装位，避免与屋面通风设备、检修通道产生位置干涉。

　　从设备实际用途出发，该单元承担的是光伏组串直流输入到并网交流输出的核心转换功能，内部需要容纳IGBT功率模块、直流滤波电容组、交流滤波电感、控制驱动板、散热组件等核心部件，因此结构设计阶段首先做了内部空间的分层规划：顶部区域预留散热风道的安装位，对应外罩上的阵列式通风孔结构，采用自然对流结合强制风冷的散热路径，热空气从顶部通风孔排出，冷空气从柜体下部的预留进风缝隙进入，形成顺畅的热循环通路，避免功率器件长期工作在过热状态，降低热衰减对设备转换效率的影响。柜体正面采用整面可拆卸的密封盖板，通过侧边的卡扣与紧固件实现和柜体框架的紧密贴合，盖板与框架接触位置预留密封胶条的安装槽，能够达到IP65级别的防护能力，阻挡户外雨水、粉尘进入柜体内部，保护内部精密电子元件。

　　在安装边界的设计上，柜体背部预留了标准化的挂装接口与落地安装固定孔位，既可以配合壁挂支架实现墙面挂装，也可以搭配底部支撑脚实现落地安装，适配不同现场的安装条件。柜体侧面预留了防水格兰头的安装位，也就是模型正面可见的黑色旋接接头位置，用于直流输入线缆、交流输出线缆、通讯线缆的穿入与固定，格兰头与柜体接触面同样做密封处理，避免线缆穿入位置成为防护薄弱点。柜体的框架采用折弯钣金拼接结构，边角位置做圆弧过渡处理，既可以提升钣金结构的整体刚性，避免运输、安装过程中出现磕碰变形，也能减少安装运维过程中尖锐边角对操作人员的划伤风险。

　　从设计思路的细节来看，这款结构没有采用传统逆变器多段拼接的复杂外壳构型，而是采用一体化框架加单面可拆卸盖板的简化结构，减少了外壳的拼接缝隙数量，从根源上降低了密封失效的风险，同时也减少了结构件的数量，降低生产装配的复杂度，提升批量生产的装配效率。内部的安装板采用镀锌钢板材质，预留了标准化的器件安装孔位，不同功能模块可以按照预设位置直接固定在安装板上，走线槽沿着柜体侧边布置，将强电动力线缆与弱电通讯线缆分开排布，减少强电对弱电通讯信号的电磁干扰。顶部的通风孔采用错位阵列排布，既保证通风面积满足散热风量要求，又能避免雨水直接顺着孔洞淋入柜体内部，孔洞的直径经过测算，能够阻挡大部分落叶、飞虫进入柜体，减少后期运维的清理频次。

　　在外形尺寸的控制上，整体构型的深度尺寸做了针对性压缩，挂装状态下不会过多突出墙面或者支架表面，降低风阻对安装稳定性的影响，在沿海多台风的区域，这种低风阻的方正构型能够有效降低强风对设备的冲击力，提升安装结构的长期可靠性。柜体底部预留了接地螺栓的安装位，方便现场施工时直接连接接地线缆，满足电气安全的规范要求。柜体框架的钣金厚度经过刚度校核，在满足整体承重要求的前提下尽可能控制材料厚度，降低整体设备重量，方便现场人工搬运与安装，不需要借助大型吊装设备就能完成单人或者双人的安装作业，适配分布式光伏项目现场施工条件有限的实际情况。

　　从结构细节的处理来看，所有外露的紧固件都采用不锈钢材质，避免户外长期使用出现锈蚀导致拆卸困难，盖板的开启位置预留了专用的锁具安装位，只有授权的运维人员才能打开柜体盖板，避免无关人员误操作带来的安全风险。内部的散热组件安装位置与功率模块的发热面直接贴合，热量通过导热垫传递到散热齿，再通过风道内的流动空气带出柜体，整个散热路径的热阻经过优化，能够保证设备在满功率运行状态下，核心器件的温度控制在额定工作范围内，延长器件的使用寿命。
