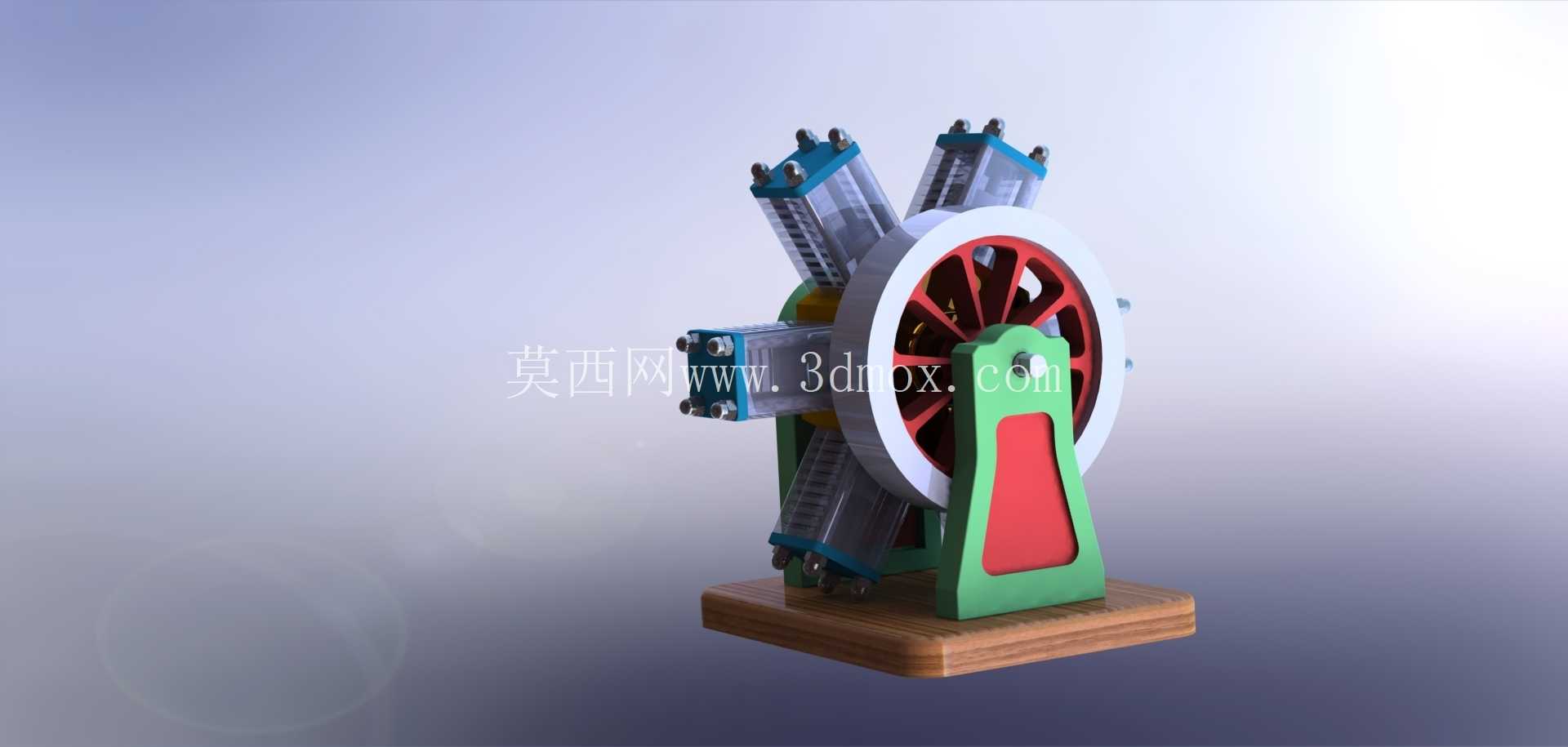

六缸星形内燃机结构展示教学模型

　　这款六缸星形排布的内燃机结构，在小型航空动力、教学演示、紧凑型动力输出场景中有着较为典型的应用参考价值，区别于直列、V型缸体布局，星形结构将六个缸体围绕中心曲轴呈圆周均匀排布，能够在更小的径向空间内实现多缸动力输出，同时大幅缩短曲轴的整体长度，降低动力传递过程中的扭转变形量，适合对轴向安装尺寸有严格限制的动力配套场景。从实际功能层面看，该结构完整复现了四冲程内燃机的配气、曲柄连杆、动力输出、机架支撑全流程动作逻辑，六个缸体按固定点火顺序交替做功，能够让曲轴输出的扭矩波动远小于同缸数的直列机型，运转平顺性在小排量多缸机型中表现突出，同时缸体圆周排布的形式让每个缸体的散热条件更均衡，不需要设计复杂的缸间冷却导流结构，在风冷散热场景下的适配性更强。

　　设计过程中首先要确定中心曲轴的偏心距与缸体行程的匹配关系，六个连杆的大端共同铰接在曲轴的曲柄销上，需要严格控制每个连杆的长度公差、铰接孔的同轴度，避免多连杆同步运动时出现卡滞、运动干涉问题；缸体部分采用模块化设计思路，每个缸体的缸筒、活塞、密封组件都具备互换性，降低后期维护的备件成本，支撑机架采用下宽上窄的立式结构，底部安装平面预留了标准的螺栓固定孔位，能够直接固定在试验台架或者教学展示台面上，不需要额外设计转接安装板。

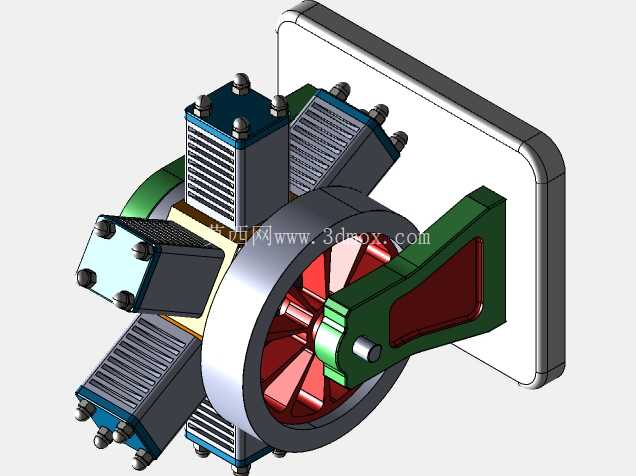

　　从安装边界尺寸来看，整个结构的最大径向尺寸由六个缸体的外端轮廓决定，轴向尺寸仅包含飞轮、机架底座的厚度，相比同排量的直列六缸机型，轴向长度缩短近60%，径向尺寸虽然有所增加，但在圆周方向的空间利用率更高，适合安装在对长度方向有严格限制的设备舱内。飞轮部分采用辐条式结构，在保证转动惯量满足运转平稳性要求的前提下，尽可能降低飞轮自身重量，减少启动阶段的动力损耗，机架的支撑臂采用倾斜受力结构，能够将缸体做功时的反作用力均匀传递到底部安装面，避免局部应力集中导致的机架变形。

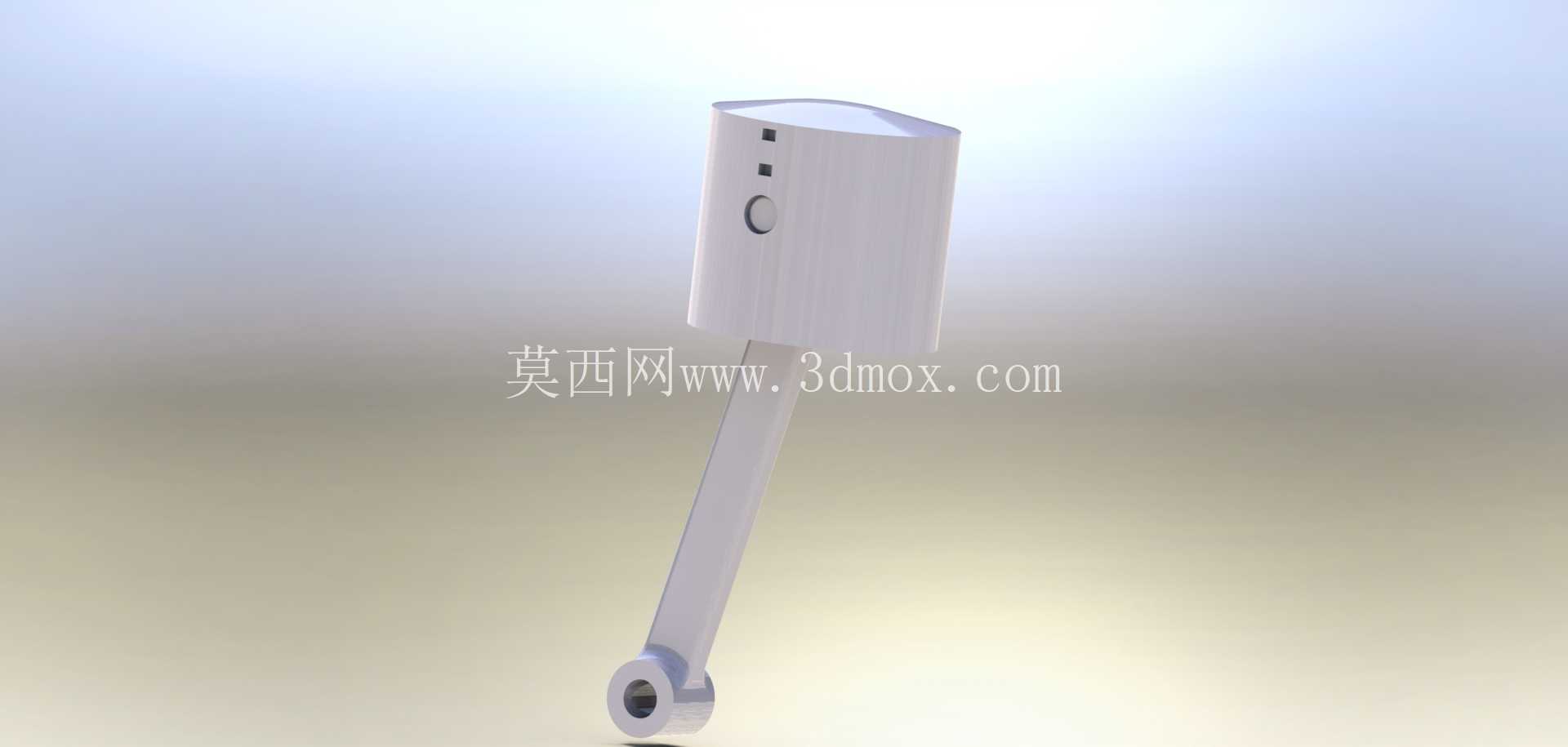

　　在实际教学应用场景中，该结构可以直观演示多缸内燃机的做功顺序、曲柄连杆运动规律、不同缸体的配气相位匹配关系，透明化的缸体设计能够让观察者清晰看到活塞在缸筒内的往复运动过程，帮助初学者快速理解星形发动机的工作原理；在小型动力配套场景中，该结构的轻量化设计、紧凑轴向尺寸能够适配小型通用航空器、轻型特种车辆的动力需求，均匀的缸体负载分布也让整机的维护周期更长，日常检查时可以直接在圆周方向操作每个缸体的火花塞、密封组件，不需要拆解周边遮挡的附属部件。设计时还需要考虑运动部件的润滑路径，由于缸体呈圆周排布，润滑油可以依靠重力自然回流到下部的集油腔，不需要设计复杂的强制回油管路，简化了润滑系统的结构复杂度，同时每个缸体的进排气接口都布置在缸体外侧，连接进排气管路时操作空间充足，不会出现相邻缸体管路干涉的问题。
