双活塞往复式发动机曲柄连杆机构

项目分类:发动机 发布时间:2025-02-16 ID:934535
  • 双活塞往复式发动机曲柄连杆机构
  • 双活塞往复式发动机曲柄连杆机构
  • 双活塞往复式发动机曲柄连杆机构

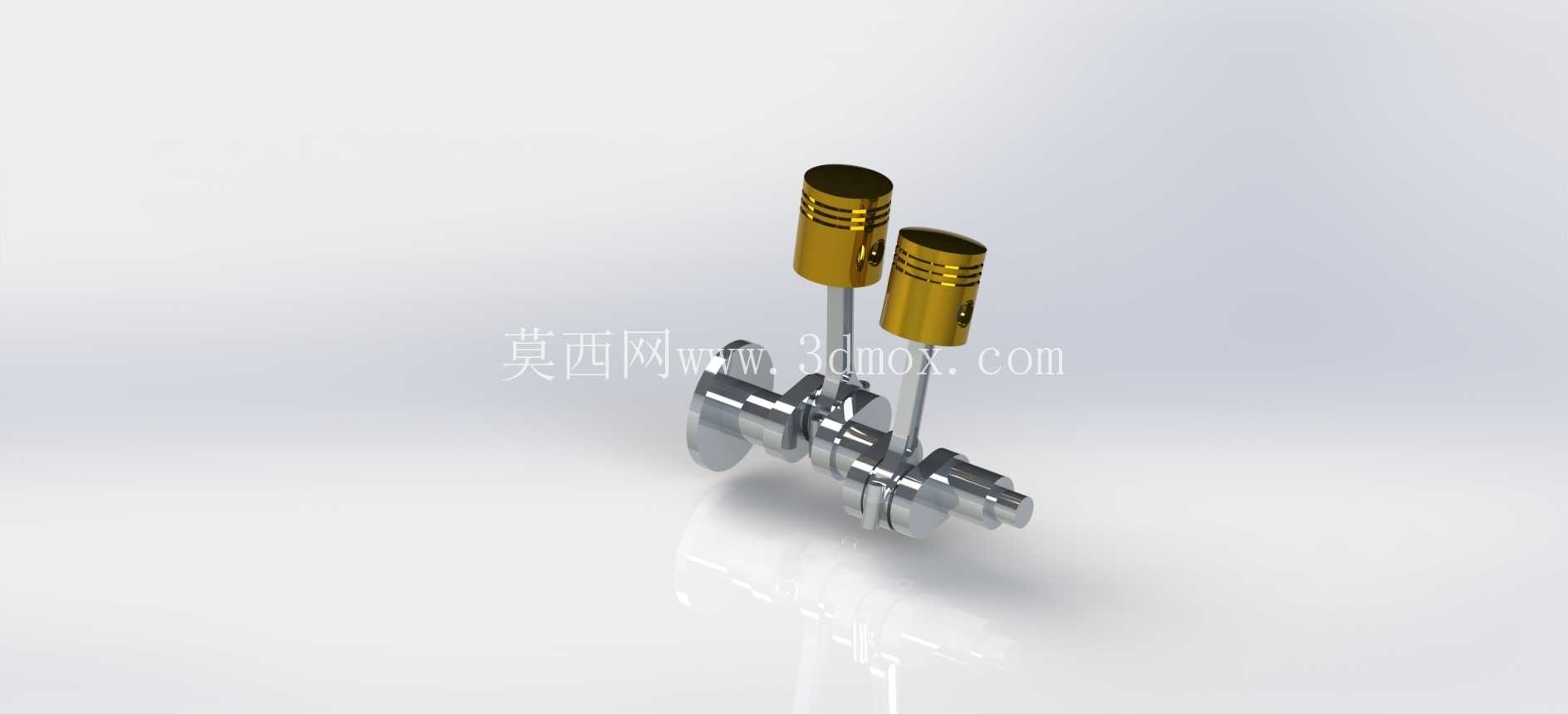

  这套曲柄连杆结构是内燃机核心动力转换部件,主要应用在小排量双缸内燃机组装、教学演示样机开发、小型动力设备改装等场景中,承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能,是整个动力单元实现动力输出的关键传动载体。从实际工况适配来看,该结构可匹配通用小型汽油机、航模演示发动机、教学用拆解实训发动机的装配需求,能够在常规转速区间内稳定传递活塞做功产生的冲击力,平衡双活塞交替做功带来的振动载荷,保证动力输出的平顺性。

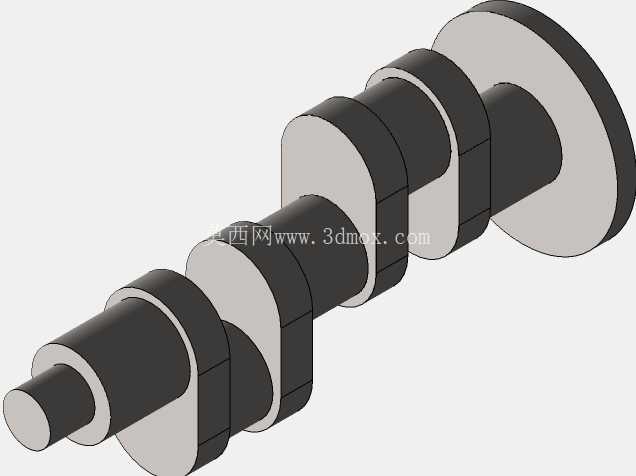

  设计过程中优先考虑了双缸做功的相位匹配关系,两个连杆轴颈的相位夹角按照双缸发动机的点火间隔做了对应偏移,确保两个活塞交替到达上止点时的做功时序匹配,避免出现运动干涉或者动力输出断档的问题。曲轴主体采用整体式锻造结构的建模逻辑,主轴颈与连杆轴颈之间通过平衡块连接,平衡块的配重轮廓经过反复调整,能够抵消活塞往复运动和连杆摆动产生的一阶惯性力,降低整机运行过程中的振动幅度,减少支撑轴承的额外载荷。活塞部分采用了带环槽的结构设计,三道环槽分别对应气环和油环的安装位置,活塞销座的位置经过偏心处理,能够在做功冲程瞬间减小活塞对气缸壁的侧压力,降低气缸套的偏磨风险,延长缸体组件的使用寿命。

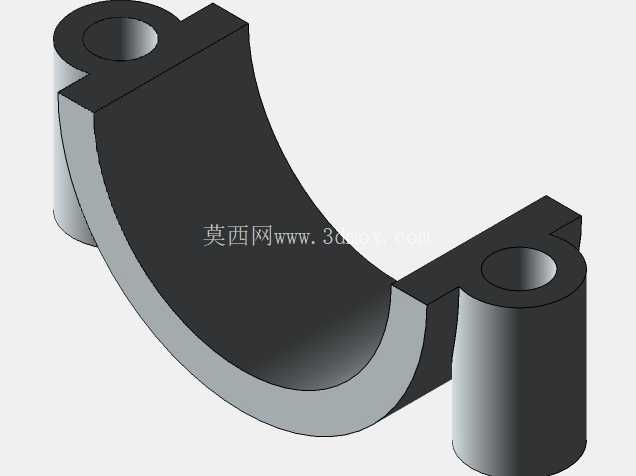

  从安装边界来看,曲轴两端的主轴颈直径按照通用小型双缸发动机的轴承座安装尺寸做了适配,输出端预留了飞轮安装的定位轴段和键槽结构,输入端可以匹配正时齿轮或者启动电机的驱动齿轮安装位,整体轴向尺寸控制在紧凑区间内,能够适配小型动力设备的狭小机舱布局。连杆部分采用了工字形截面的建模设计,在保证结构强度满足最大爆发压力载荷要求的前提下,尽可能降低连杆自身的往复运动质量,减少惯性力带来的功率损耗,连杆大头采用分体式轴承盖结构,方便与曲轴连杆轴颈的装配,小头端预留了活塞销的安装孔位,配合浮动式活塞销的安装间隙设计,能够保证活塞销在工作过程中自由转动,使磨损均匀分布。

  在细节处理上,所有轴颈的过渡位置都做了圆角处理,避免应力集中导致的曲轴疲劳断裂问题,活塞裙部做了微椭圆型线的建模处理,能够在热机状态下补偿活塞的热变形量,避免活塞在气缸内出现卡滞。整个装配体的运动配合间隙都按照实际工程装配公差做了预留,主轴颈与主轴承座、连杆轴颈与连杆大头、活塞销与连杆小头及活塞销座之间的配合间隙都符合小型内燃机的装配规范,能够直接用于装配干涉检查、运动仿真验证、教学演示动画制作等场景,也可以作为小型双缸发动机改型设计的基础参考模型,帮助设计人员快速完成动力核心部分的结构匹配,减少重复建模的工作量。在实际选型参考中,该结构的配重比例、轴颈尺寸、活塞行程参数都可以根据具体的排量需求做参数化调整,适配不同功率等级的双缸动力单元开发需求,不管是用于通用发电机组动力、小型摩托艇动力还是教学实训拆解模型,都能提供准确的结构参考。
