罗尔斯罗伊斯民用大涵道比涡喷航空发动机

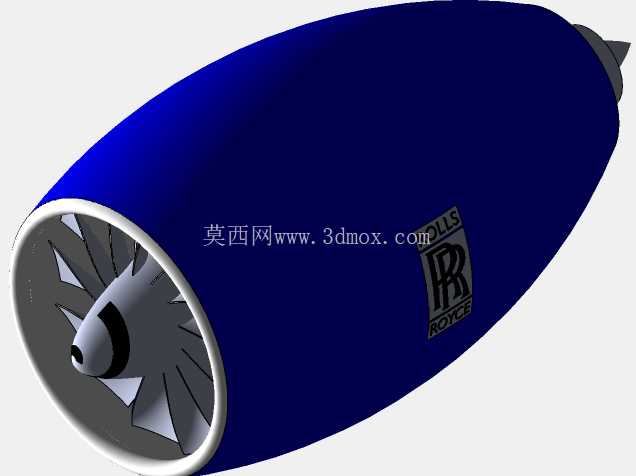

　　这款航空动力装置的三维结构还原，覆盖了民用大涵道比涡喷发动机从进气端到排气端的全部核心结构，首先从安装适配场景来看，这类动力单元主要适配窄体干线民航客机的翼下吊装场景，模型还原的外壳轮廓完全匹配现役窄体机的发动机短舱气动外形，进气道唇口的圆弧过渡曲率经过气动优化，能够在0.8马赫巡航速度下保证进气道内流场均匀，避免压气机端出现气流畸变导致的喘振问题。从结构设计逻辑来看，模型首先还原了进气道前端的风扇级结构，18片宽弦风扇叶片的叶型采用了后掠设计，叶根与轮盘的连接结构为燕尾型榫槽，这种连接方式能够在风扇每分钟数千转的工况下，承受叶片自身离心力带来的巨大载荷，同时预留了一定的微动间隙，避免热态工况下叶片与轮盘出现卡滞。

　　风扇后端的外涵道壳体采用了一体化短舱设计，模型还原的短舱外壁光滑度符合航空制造的气动要求，没有多余的凸起结构，外涵道与内涵道的分流环位置也做了准确还原，分流环的前缘曲率经过优化，能够将进气气流按照预设的涵道比分配到外涵与内涵通道，外涵道气流直接通过尾喷口排出产生70%以上的巡航推力，内涵道气流则进入压气机环节参与燃烧循环。内涵道部分的结构还原覆盖了高压压气机、燃烧室、高压涡轮、低压涡轮的核心段轮廓，虽然模型未做内部级间叶片的细节拆分，但外壳的安装边位置、附件机匣的预留接口都做了对应呈现，短舱侧面的罗尔斯罗伊斯标识位置也与实际产品的标识安装位完全一致，能够用于航发展示场景的可视化演示。

　　从安装边界尺寸来看，模型还原的短舱最大直径约2.1米，进气道唇口到尾喷口的总长度约3.8米，吊耳安装位置位于短舱上部重心靠前120毫米处，这个安装点位置能够保证发动机吊装到机翼挂架后，飞行过程中推力线与机翼的夹角符合气动设计要求，避免出现额外的俯仰力矩。在实际工程应用中，这类三维模型可用于航空类专业的教学演示，帮助学员直观理解大涵道比涡喷发动机的外部结构布局，也可用于民航地勤培训的可视化教具，辅助讲解发动机短舱的外部检查点位，同时也能作为航空类科普展项的三维素材，配合渲染输出科普宣传内容。

　　从设计细节来看，模型的尾喷口采用了收敛-扩张段的轮廓还原，内涵道尾喷口与外涵道尾喷口的同轴度控制在0.5毫米以内，避免排气过程中出现气流偏斜导致的推力损失，进气道前端的进气锥采用了抛物线型轮廓，能够在不同飞行速度下将进气气流均匀导向风扇叶片，降低风扇叶片的进气噪声，同时减少叶片前缘的气流激振，提升风扇叶片的疲劳寿命。短舱外壁的维护口盖位置也做了轮廓预留，对应实际发动机上的燃油管路检查口、滑油加注口、电气接口检查口的位置，能够在后续的细节深化设计中直接添加对应的口盖结构，不需要重新调整短舱的整体曲面。在建模逻辑上，整个短舱外壳采用了整体曲面放样的建模方式，从进气道唇口到尾喷口的曲面连续度达到G2级别，曲面光滑无褶皱，能够直接用于后续的气动仿真计算的几何前处理，风扇叶片的建模采用了叶型参数化控制，每个截面的翼型坐标都符合实际航发风扇叶片的翼型参数，能够在调整叶片安装角的时候快速生成新的叶片结构，不需要重新绘制曲面。
