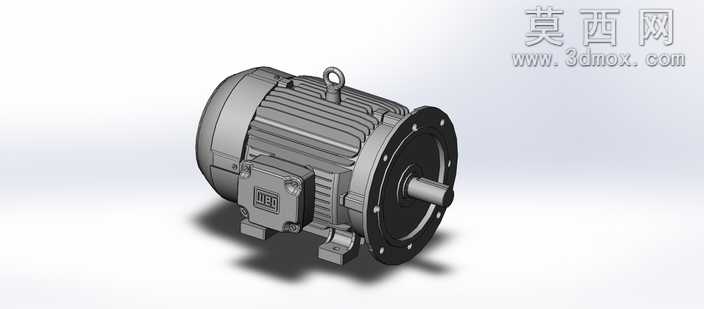

WEG132M-FF法兰安装三相异步电动机三维模型

本模型为WEG132M-FF型号立式法兰安装带底座工业电动机，建模过程严格参照该型号电机的真实实物尺寸比例搭建，首先通过草图绘制勾勒出电机定子机壳的外轮廓，利用拉伸、凸台、阵列特征完成机壳表面散热筋的结构制作，还原真实电机壳体的散热结构设计，保证外观与实物一致。建模过程中对电机前端法兰安装面的螺栓孔做了等距圆周阵列处理，精准还原法兰盘的安装孔位分布、止口尺寸，确保模型可直接用于虚拟装配场景的干涉检查。接线盒部分通过抽壳、凸台、切除特征完成盒体与接线端子的结构搭建，还原接线盒的防水密封结构造型，顶部吊环采用扫描特征完成环形结构建模，还原电机吊装结构的细节。输出轴部分通过阶梯轴拉伸、倒角处理还原轴伸端的键槽、轴肩结构，匹配真实电机的输出轴尺寸公差参考。模型的底座安装脚通过拉伸、切除特征完成安装孔位的制作，还原底脚的安装定位结构。材质渲染阶段，机壳部分赋予铸铁哑光金属材质，调整粗糙度参数还原铸铝/铸铁电机壳体的磨砂质感，前端法兰盘赋予发黑处理的深色金属材质，输出轴赋予光亮钢材材质，接线盒盖板与机壳材质保持统一，吊环赋予镀锌亮面金属材质，标签区域做了贴图处理还原WEG品牌标识的细节。设计过程中兼顾了模型的外观还原度与结构合理性，所有可拆分部件均做了独立实体处理，可支持后续的爆炸视图制作、运动仿真演示，既可以用于工业设备的整机装配布局设计参考，也可作为电机类产品教学演示的三维素材，模型结构完整无破面，细节覆盖了该型号电机的所有外部特征，包括壳体散热筋、接线盒、吊环、法兰盘、输出轴、安装底脚等全部外部结构，能够满足机械设计场景下的装配示意、方案展示、教学演示等多类使用需求。
