保德KL3404工业电动机三维建模作品

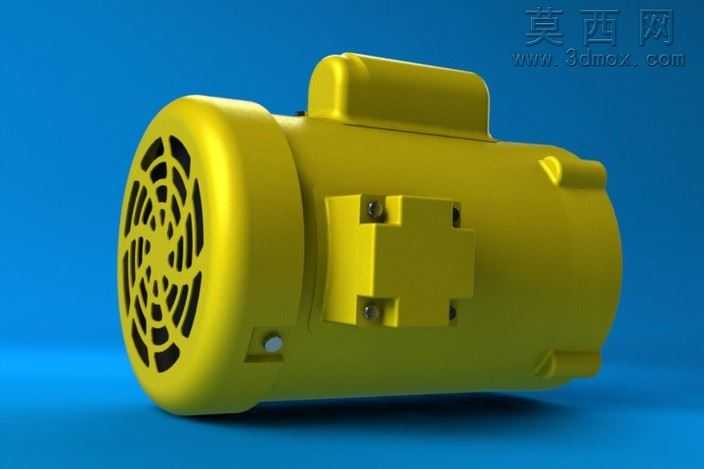

本作品为保德KL3404型号工业电动机的三维建模成果，建模过程参考该型号电机的二维正面视图与右侧视图完成整体结构的三维复刻，在三维建模环境中完成了所有零部件的独立建模与整体装配，完整还原了该款异步电动机的外部结构特征。建模初期先对参考视图的尺寸比例进行校准，确定电机的总长、筒身外径、端盖尺寸、接线盒安装位置、风罩尺寸等核心比例参数，先搭建电机的整体基准框架，以电机输出轴的中心轴线为全局基准，依次完成各部分结构的建模。首先构建电机的主筒体部分，采用旋转凸台特征生成电机的机壳主体，对机壳表面的散热筋结构采用阵列特征完成均匀排布，还原真实电机机壳的散热结构形态；随后完成前端盖、后端盖的建模，匹配机壳的安装止口结构，还原端盖上的安装孔位、固定螺栓的位置与形态。电机顶部的接线盒部分单独建模，还原接线盒的方形壳体结构、盒盖的固定螺栓布局，以及接线盒与机壳连接的安装基座结构，准确还原接线盒的凸起形态与安装角度。电机尾部的风罩部分采用薄壁特征建模，还原风罩上的通风栅格结构，栅格的排布走向、通风孔的形状都参考真实电机的风罩形态完成，风罩与后端盖的卡合结构也做了对应还原。建模过程中对电机表面的细节特征也做了完整呈现，包括机壳上的吊装凸台、底座安装脚的结构、固定螺栓的头部形态、机壳表面的小铭牌安装位等细节都逐一还原，保证模型的结构完整性。材质与渲染环节，为模型赋予了工业电机常用的亮黄色烤漆材质，调整材质的粗糙度、反光度参数还原真实电机漆面的哑光带微反光的质感，螺栓等金属紧固件赋予镀锌金属材质，风罩部分的栅格镂空处做了通透处理，渲染时采用蓝色渐变背景，打光采用侧上方主光源搭配补光的方式，突出电机的结构轮廓与漆面质感，让渲染效果贴近真实工业产品的展示效果。本模型虽未做内部绕组、转子等内部结构的完全复刻，但外部结构的尺寸比例、细节特征都尽可能贴近真实产品，能够满足工业展示、装配模拟、场景搭建等使用需求，所有零件都保留了建模参数，可根据实际需求进行后续的编辑调整。
