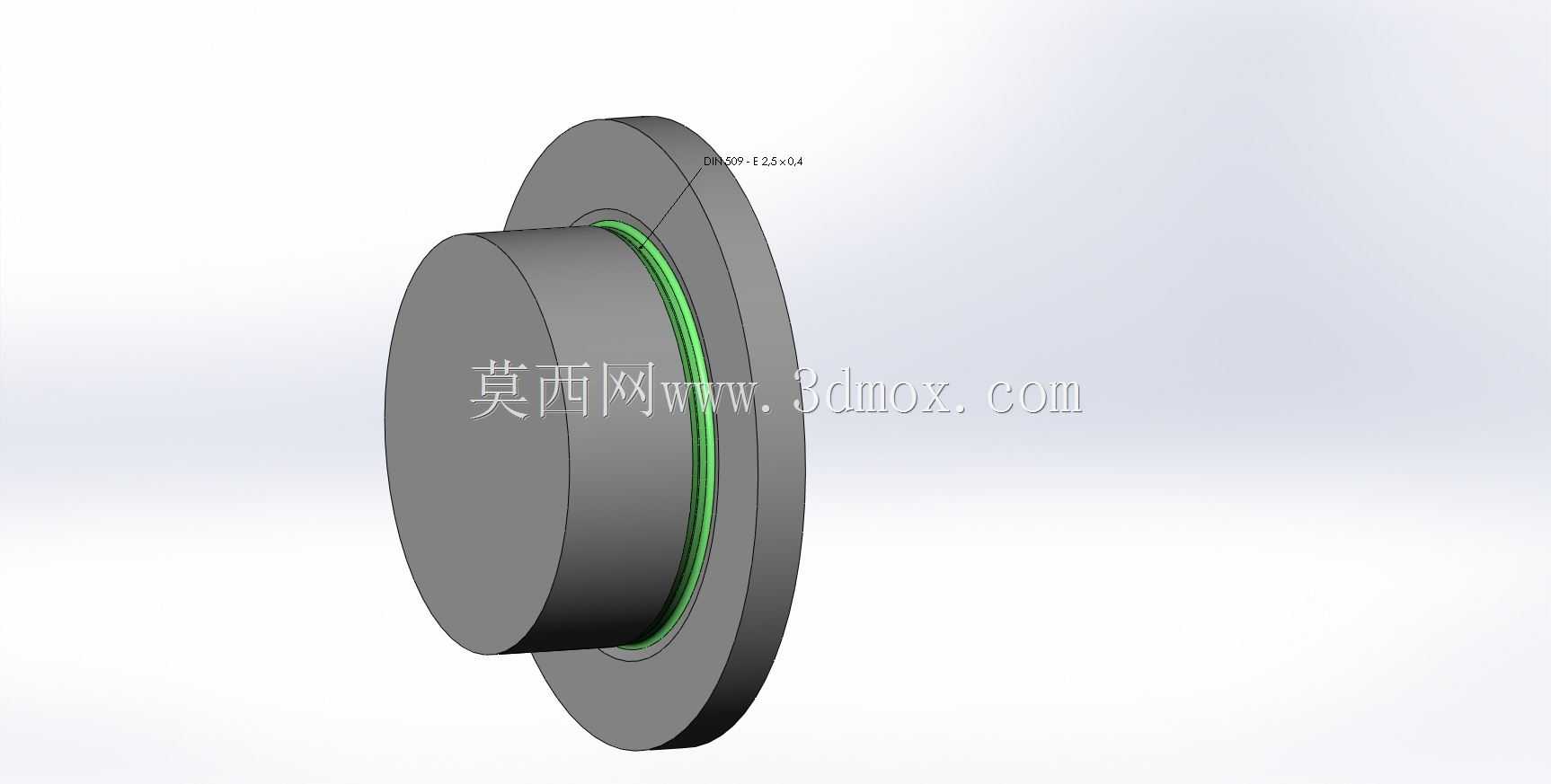

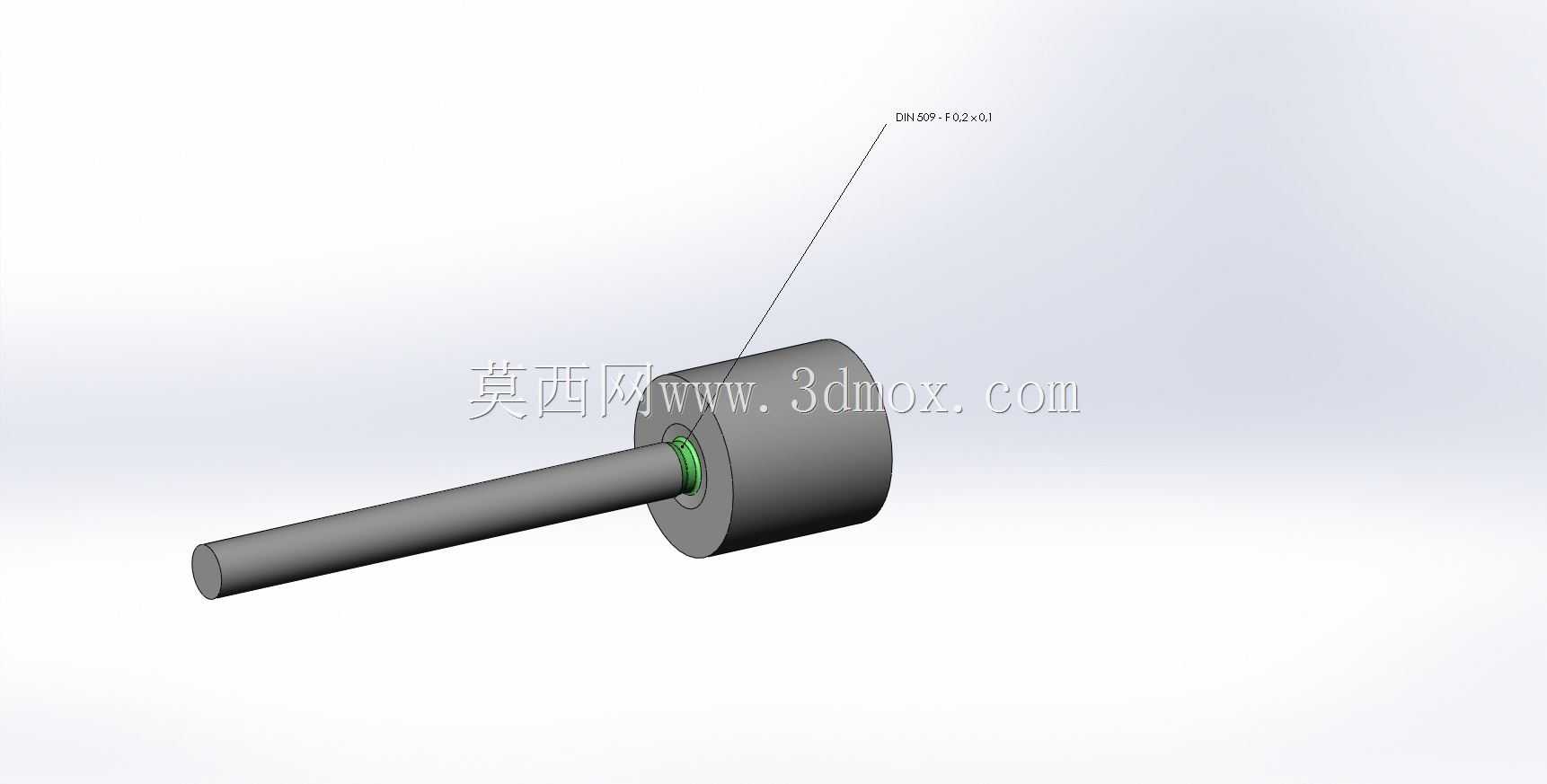

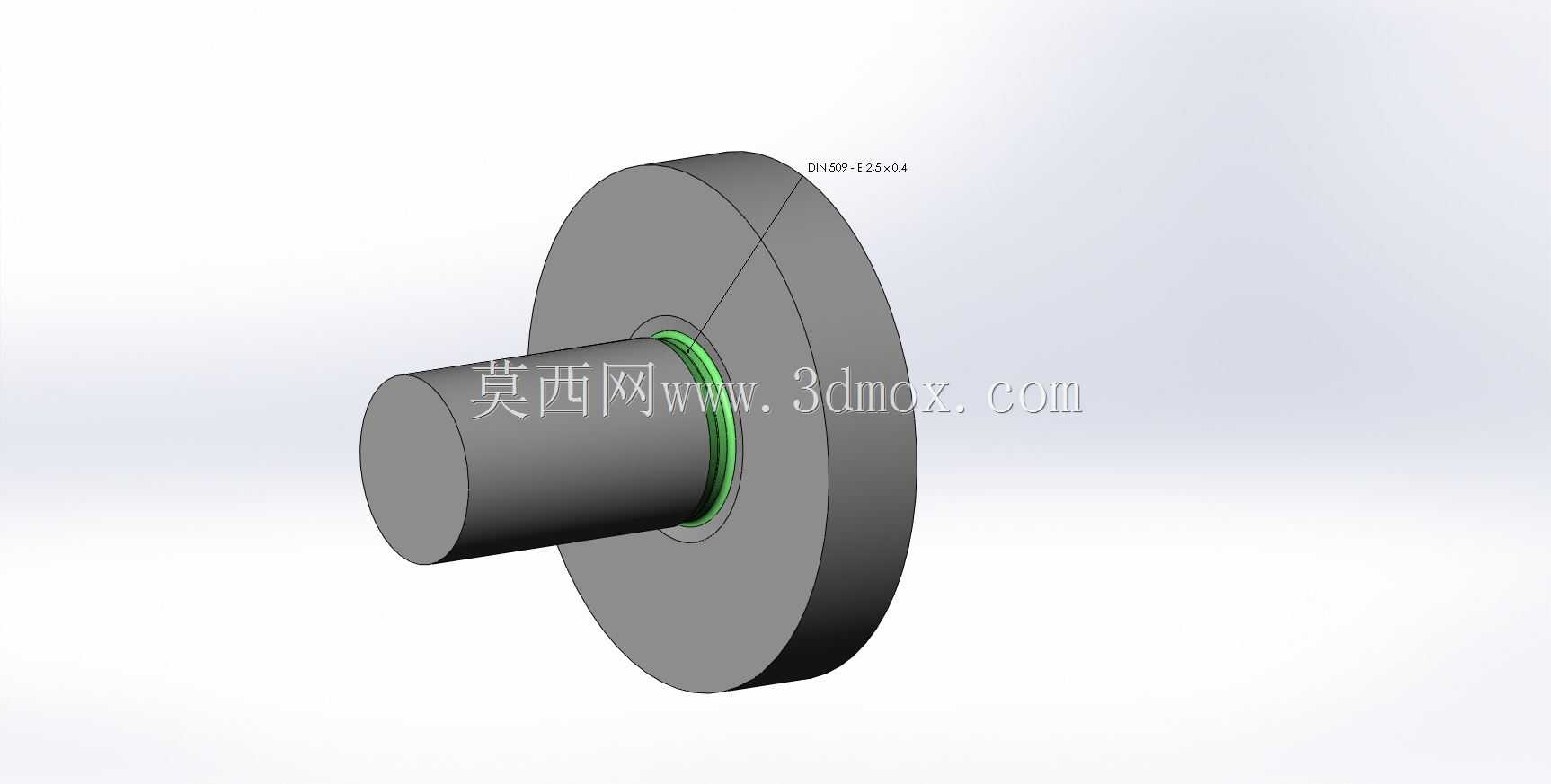

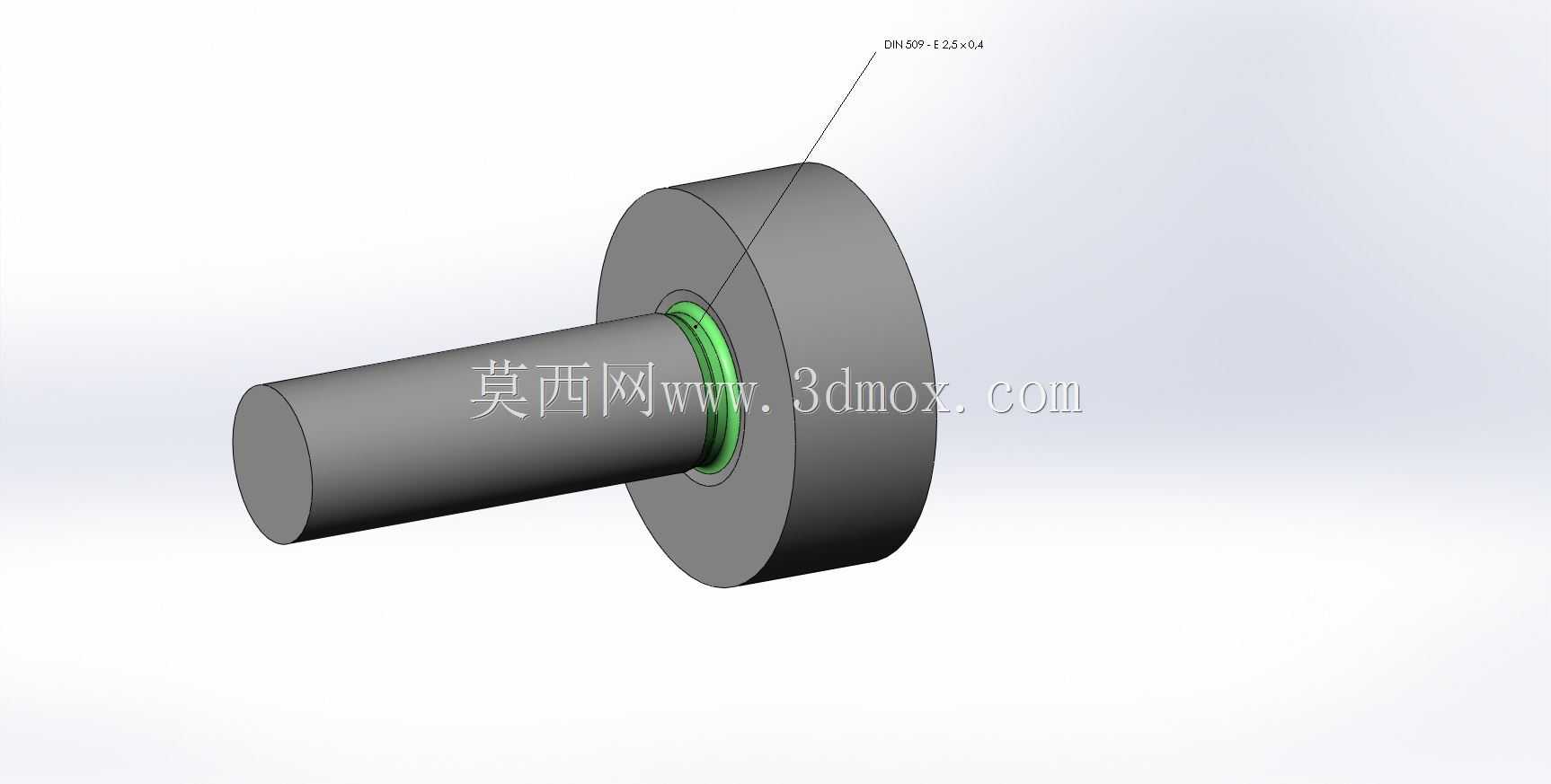

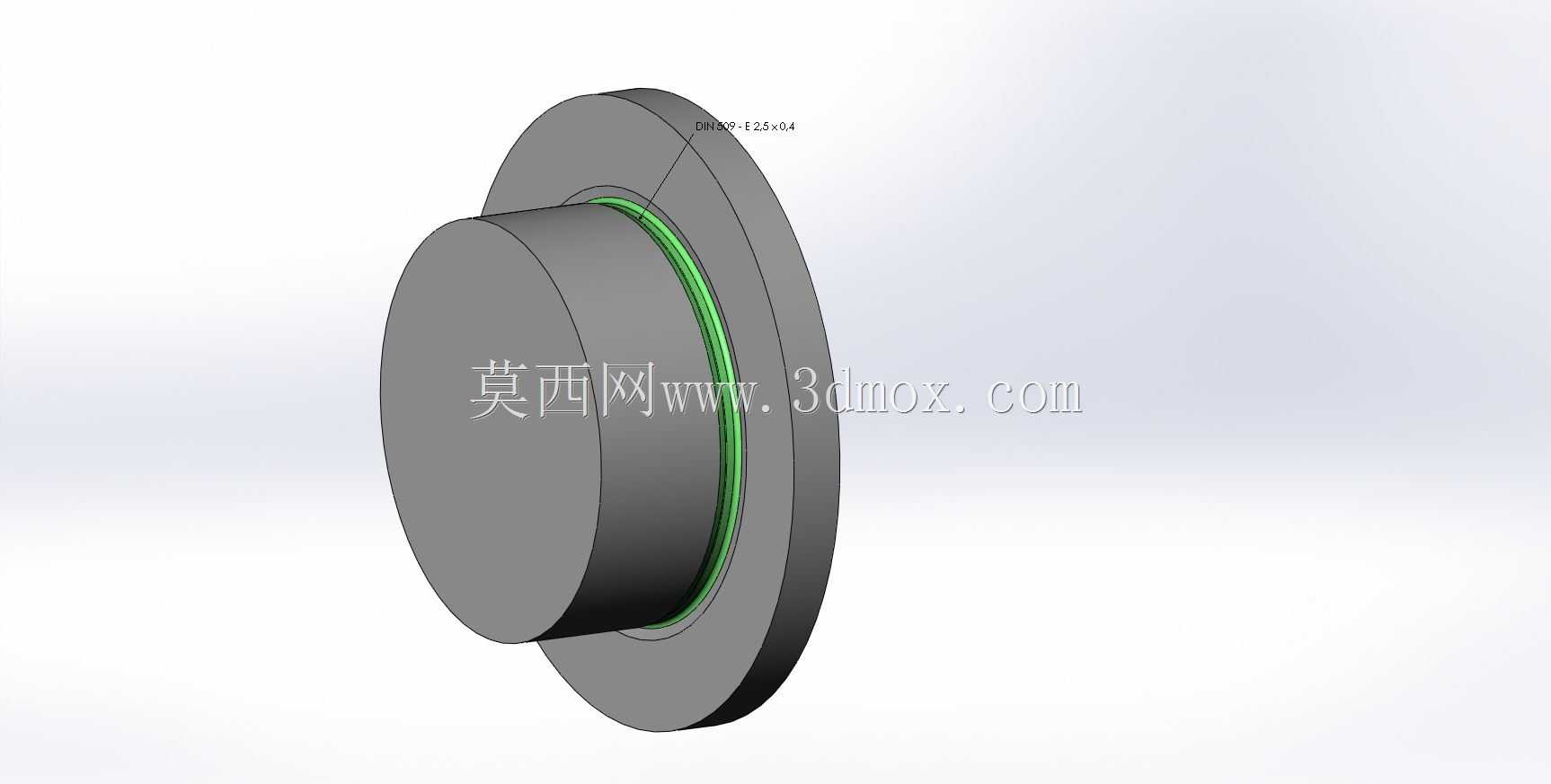

DIN509标准浮雕槽阿尔维奥德坎托轴件

　　在常规机械传动与定位结构的设计场景中，这类带标准浮雕槽的轴类构件常被用作轴端定位、扭矩传递的基础连接单元，多数应用在中小型设备的进给机构、手动调节组件以及仪器仪表的调校部位，比如实验室检测设备的旋钮调节轴、小型输送线的从动端定位轴、工装夹具的锁紧定位轴等场景，都能见到这类结构的实际应用。从实际使用的功能层面看，轴身主体承担载荷传递与运动导向的作用，端部的圆盘结构起到轴向限位的效果，避免轴件在往复运动或者转动过程中从安装孔位脱出，而轴肩位置的环形浮雕槽，核心作用是为密封件、挡圈或者卡簧提供精准的安装定位空间，保证密封件安装后不会出现轴向窜动，同时也能在装配过程中为操作人员提供明确的装配到位标识，减少装配失误的概率。

　　设计这类构件的时候，首先要匹配DIN509标准里对于浮雕槽的尺寸公差要求，槽的宽度、深度以及槽边的倒角半径都要严格对应标准数值，保证市面上采购的标准密封件、卡簧能够直接适配，不需要额外做二次修配。轴身的直径公差一般按照h7或者h8的精度等级设计，和安装基座的轴承孔或者导向孔形成间隙配合或者过渡配合，满足转动或者滑动的运动需求，端部圆盘的外径要比安装孔的直径大3到5毫米，保证限位面有足够的接触面积，不会因为接触应力过大导致安装基座的孔边出现压溃变形。槽的位置距离轴肩端面的尺寸要控制在0.1毫米的公差范围内，太靠近端面会导致轴肩的结构强度不足，承受径向载荷的时候容易出现应力集中断裂，太远离端面则会导致密封件安装后出现压缩量不足的问题，无法起到防尘、防漏的密封效果。

　　从安装边界的角度考虑，这类轴件在装配的时候，轴身插入安装孔的深度要比轴身的有效导向长度短2毫米左右，预留出热胀冷缩的伸缩空间，避免设备运行过程中因为温度升高导致轴件伸长顶死相邻构件。端部圆盘的外侧一般会预留出扳手卡位或者旋钮安装的平面结构，方便手动调节或者工具拧动的时候施加扭矩，浮雕槽的槽壁粗糙度要控制在Ra1.6以下，减少密封件安装和运行过程中的磨损，延长密封件的使用寿命。轴件的整体材质一般选用45号钢做调质处理，硬度控制在HB220到250之间，既保证足够的强度承受传动载荷，也具备一定的韧性，避免受到冲击载荷的时候出现断裂。如果应用在有腐蚀环境的场景，也可以换成304不锈钢材质，表面做钝化处理，提升耐腐蚀性能。

　　实际建模过程中，要注意浮雕槽和轴身、圆盘衔接位置的圆角处理，不能出现尖锐的直角边，否则在后续做有限元分析的时候会出现应力集中系数过高的问题，实际生产加工的时候也容易在淬火环节出现裂纹。轴身的端面要做C1的倒角，方便装配的时候顺利插入安装孔，不会刮伤孔壁的密封件或者配合面。圆盘的外圆可以做轻微的倒边处理，去除加工毛刺，避免装配和维护过程中划伤操作人员。这类标准结构的轴件不需要做额外的定制化结构修改，直接按照标准尺寸建模就可以适配绝大多数常规的安装场景，能够大幅缩短设计阶段的选型建模时间，也能降低后续采购和加工的成本，因为标准尺寸的构件很多五金加工厂都可以直接批量生产，不需要定制特殊的刀具或者工装。
