RBO905离心风机安装机架结构设计

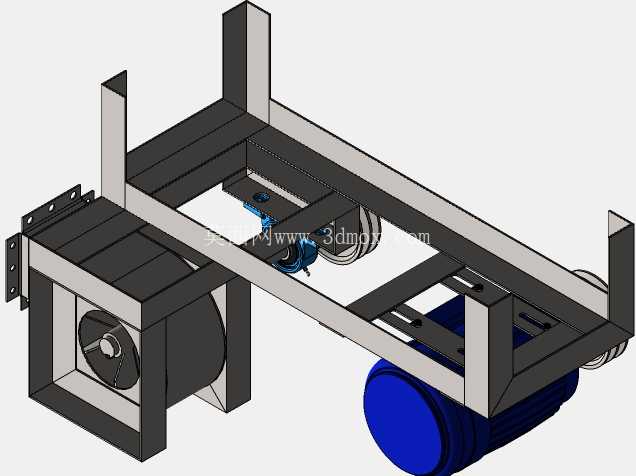

　　这套结构对应的是工业通风场景里常用的RBO905规格离心风机配套安装总成，日常在小型工业设备的柜体散热、产线局部排风、小型除尘工位的送风环节都能见到这类结构的身影，和普通轴流风扇不同，离心式的结构能提供更高的风压，应对带一定阻力的通风管路或者需要定向送风的工位场景适配性更强。从结构布局来看，整个总成采用框架式焊接机架作为承载主体，机架选用标准型钢折弯拼焊而成，所有承力位置都做了折边加强处理，避免风机运行时的振动引发结构共振，机架的安装面预留了多组长条调节孔，既可以适配不同安装基面的孔位偏差，也能在后期维护时微调风机的轴向位置，方便对接通风管路。

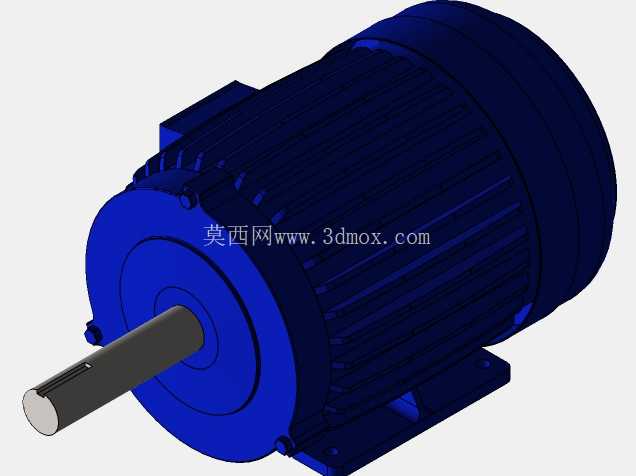

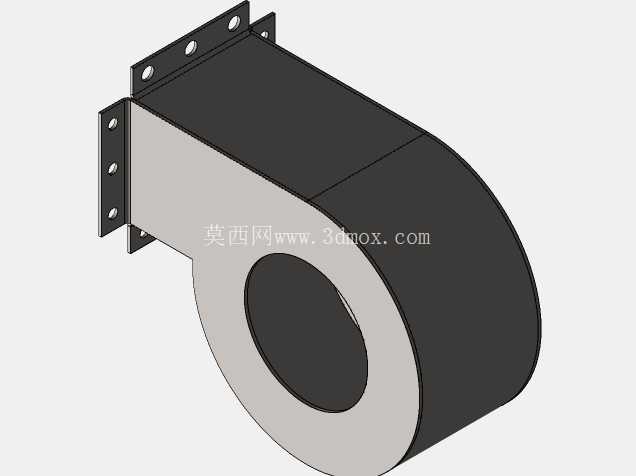

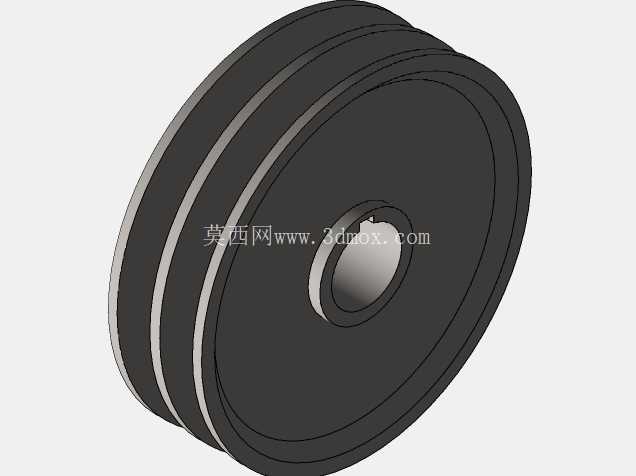

　　动力端采用卧式安装的驱动电机，电机通过机架下部的安装座固定，安装座和主框架之间预留了张紧调节的行程空间，传动部分采用带轮传动结构，这种传动方式可以在电机额定转速不变的前提下，通过带轮直径配比调整风机叶轮的实际运行转速，匹配不同工况下的风量风压需求，同时带传动本身具备一定的缓冲能力，能吸收电机启动瞬间的冲击，也能在风道出现意外堵转时通过皮带打滑保护电机绕组不被烧毁。风机蜗壳部分固定在机架的前端安装位，蜗壳的出风口采用法兰式连接结构，法兰面预制了标准安装孔位，可以直接对接矩形通风管道或者工位送风罩，进风口位置预留了防护网安装的台阶结构，避免运行过程中异物吸入叶轮造成设备损坏。整个机架的侧边预留了电气元件的安装位，可以固定电机的接线端子、过载保护模块，不用额外单独布置电气安装板，减少现场安装的工作量。从安装边界来看，机架底部的四个安装脚采用外伸式设计，安装孔的孔距按照常规工业设备的安装基面尺寸做了适配，不需要额外制作过渡转接板就可以直接固定在设备柜体顶部或者车间的安装支架上，整体的重心落在四个安装脚围成的区域中心，即使满负荷运行也不会出现重心偏移的问题。

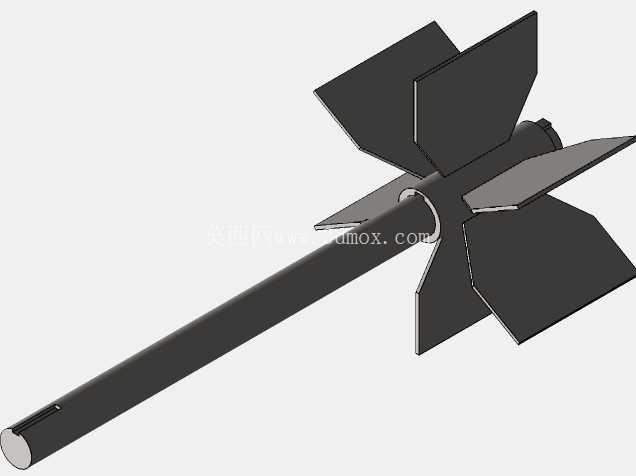

　　设计过程中特意将电机的位置布置在机架下部，一方面降低整个总成的重心高度，提升运行稳定性，另一方面也能让上部的空间留给风道对接，避免管路和电机本体出现干涉，传动带的位置外侧预留了防护罩的安装螺孔，后期可以加装金属防护网罩，符合工业设备的安全防护要求，避免传动部件裸露带来的安全隐患。叶轮部分采用前倾式离心叶片结构，这种叶片结构在相同转速下能输出更大的风量，适合需要大风量低风压的通风散热场景，蜗壳的流道做了顺滑过渡处理，减少气流在蜗壳内部的紊流损失，降低运行过程中的气动噪音。

　　整个结构的所有连接位置都采用可拆卸的螺栓连接，除了主框架是焊接结构外，电机、风机蜗壳、带轮组件都可以单独拆卸更换，后期维护时不需要整体拆解机架，就能完成易损件的更换，比如皮带磨损、电机轴承维护、叶轮清灰等操作都可以在安装现场直接完成，降低运维的时间成本。在结构强度校核上，主框架的型钢壁厚选型充分考虑了电机运行时的动载荷，即使在电机满功率运行的振动工况下，框架的形变量也控制在允许范围内，不会因为长期振动出现焊缝开裂或者连接螺栓松动的问题，安装脚的位置还预留了减震垫的安装空间，可以根据现场的减震需求加装橡胶减震垫，进一步降低振动向安装基面的传递，减少对周边精密设备的影响。
