带LED照明功能的家用商用吊扇结构设计

　　这款带集成照明模块的吊扇，在结构设计阶段就兼顾了通风效率与空间照明的双重需求，打破了传统吊扇仅承担空气循环功能的单一属性，适配层高2.6米至4.2米的室内空间，不管是工业风的大开间厂房、仓储式办公区，还是挑高的复式住宅、临街商铺，都能通过调整安装吊杆长度匹配现场安装边界，吊杆预留了10cm、30cm、50cm三种标准长度规格，安装孔位采用通用的8mm膨胀螺栓固定点位，和市面主流吊顶预埋承重结构兼容，不需要额外定制转接件就能完成装配。

　　从功能特性来看，这款吊扇的叶片采用了仿生弯曲翼型设计，和传统平直叶片相比，相同转速下的送风覆盖范围提升了近27%，低速运转时就能带动整个空间的空气形成循环对流，不会出现直吹区域风力过大、边角区域空气滞留的问题，尤其适合层高较高的大空间使用，避免了传统吊扇需要高速运转才能覆盖全场、带来明显风噪和体感不适的问题。集成在电机下方的LED照明模块采用了漫反射柔光结构，光线不会直接直射人眼造成眩光，照明覆盖范围和送风范围基本重合，不需要在吊扇周边额外加装主照明灯具，减少了顶面开孔和布线的工作量，对于后期改造的空间来说，能大幅降低电路改造成本。

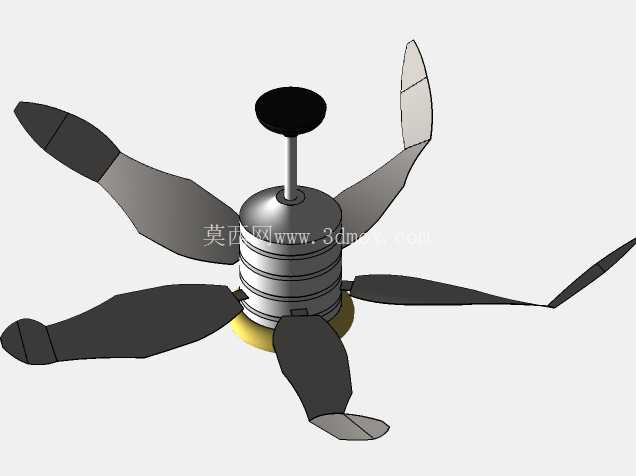

　　设计思路上，整机的重心完全落在悬挂吊杆的轴线上，电机外壳采用了对称式结构布局，避免长期运转出现偏心晃动的问题，叶片和电机输出轴的连接部位做了嵌入式定位槽，安装时不需要反复调整叶片角度就能保证动平衡精度，普通安装人员按照装配指引操作就能完成组装，不需要专业的动平衡调试设备。电机部分采用了密封式结构设计，能阻挡日常使用中的灰尘、潮气进入电机内部，延长轴承的使用寿命，即使是在湿度较高的南方地区、或者有少量粉尘的仓储类空间使用，也不会因为异物进入造成电机卡滞、异响的问题。

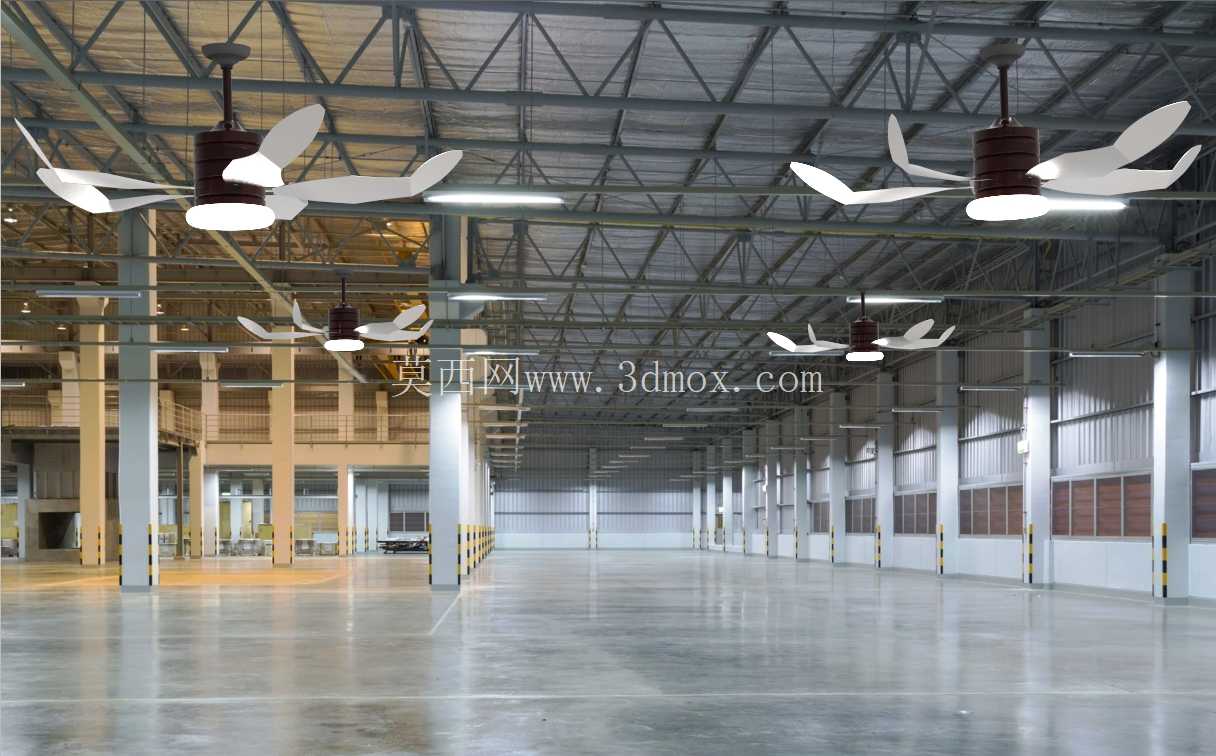

　　实际应用场景中，这类集成照明的吊扇比单独安装吊扇和照明灯具的组合更节省顶面空间，不会出现多个设备错落安装显得顶面杂乱的问题，在工业风装修的办公空间、loft公寓、开放式餐厅里，外露的电机和叶片结构还能和整体装修风格形成呼应，不需要额外做吊顶遮挡设备。在大跨度的厂房、仓储空间使用时，多台吊扇按照4米至5米的间距排布，就能形成覆盖整个区域的空气循环层，夏季可以加速体表汗液蒸发降低体感温度，冬季可以将顶部聚集的热空气下压到人员活动区域，减少采暖能耗。

　　安装边界方面，整机装配完成后的总高度根据所选吊杆长度不同，最低为32cm，最高为72cm，叶片旋转直径为1.2米，安装时需要保证叶片距离周边墙面、障碍物的距离不小于60cm，避免气流被遮挡影响送风效率，同时避免叶片运转时剐蹭周边物体。叶片采用了轻量化的复合材质，自重比传统木质叶片降低40%，运转时的动载荷更小，对吊顶承重的要求更低，普通住宅的混凝土顶面承重就能满足安装要求，不需要额外做承重加固。照明模块的供电线路和电机供电线路做了分离设计，可以分别接入开关回路，实现单独开风扇、单独开照明、风扇照明同时开启三种控制模式，适配不同场景的使用需求，不需要额外加装分控器就能实现基础的功能切换。
