矿用增压风机叶轮结构三维设计

　　在地下矿井通风系统的搭建与运维环节，通风设备的效能直接决定了井下作业环境的安全系数与生产能耗水平，这款增压风机的核心叶轮结构，正是针对长距离井巷通风阻力大、风压分布不均的痛点开展的定向设计。从实际井下工况来看，单台主扇的送风距离存在明确边界，当井巷延伸长度超过主扇有效送风范围后，巷道末端会出现风量不足、有害气体积聚的问题，传统的解决方案是新增独立通风站，不仅设备投入成本高，还需要额外开凿设备硐室，挤占井下有限的作业空间，而在巷道中段串接增压风机，可通过局部补压的方式延长通风路径，无需大规模改造现有巷道结构。

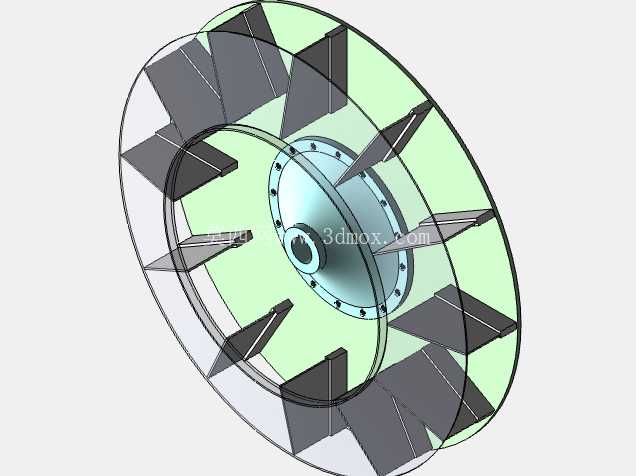

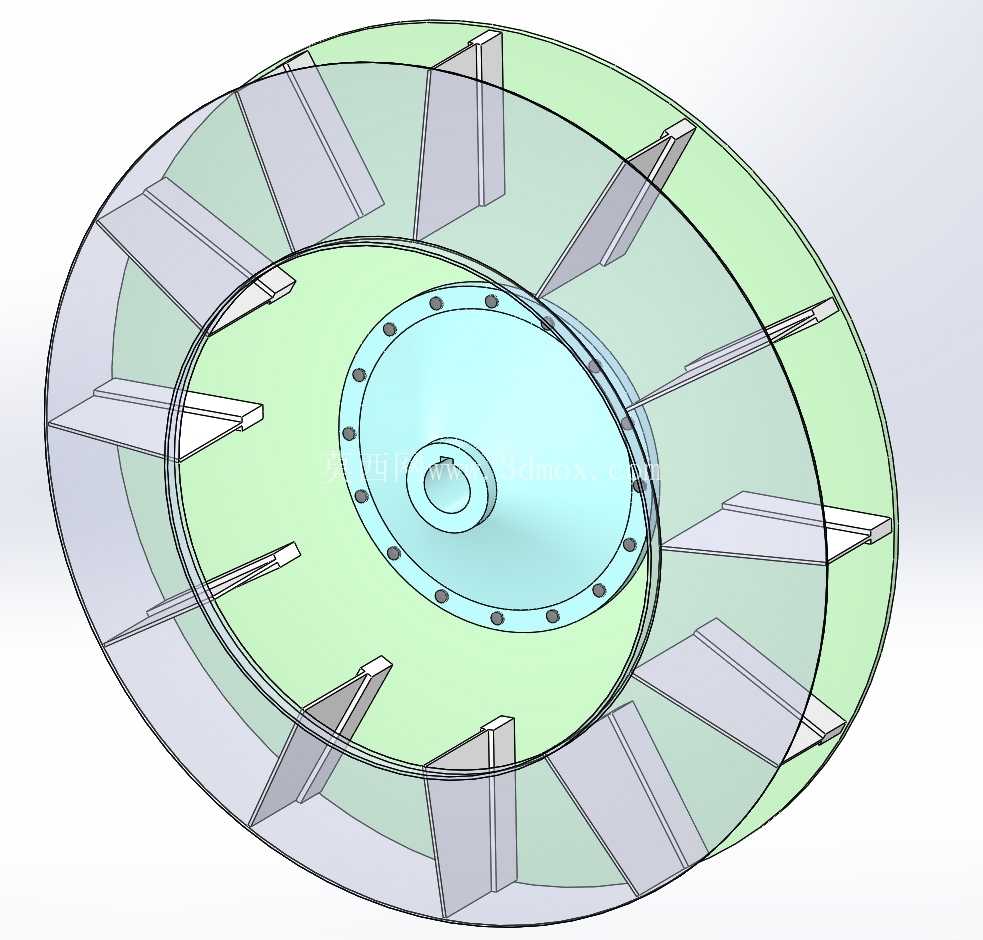

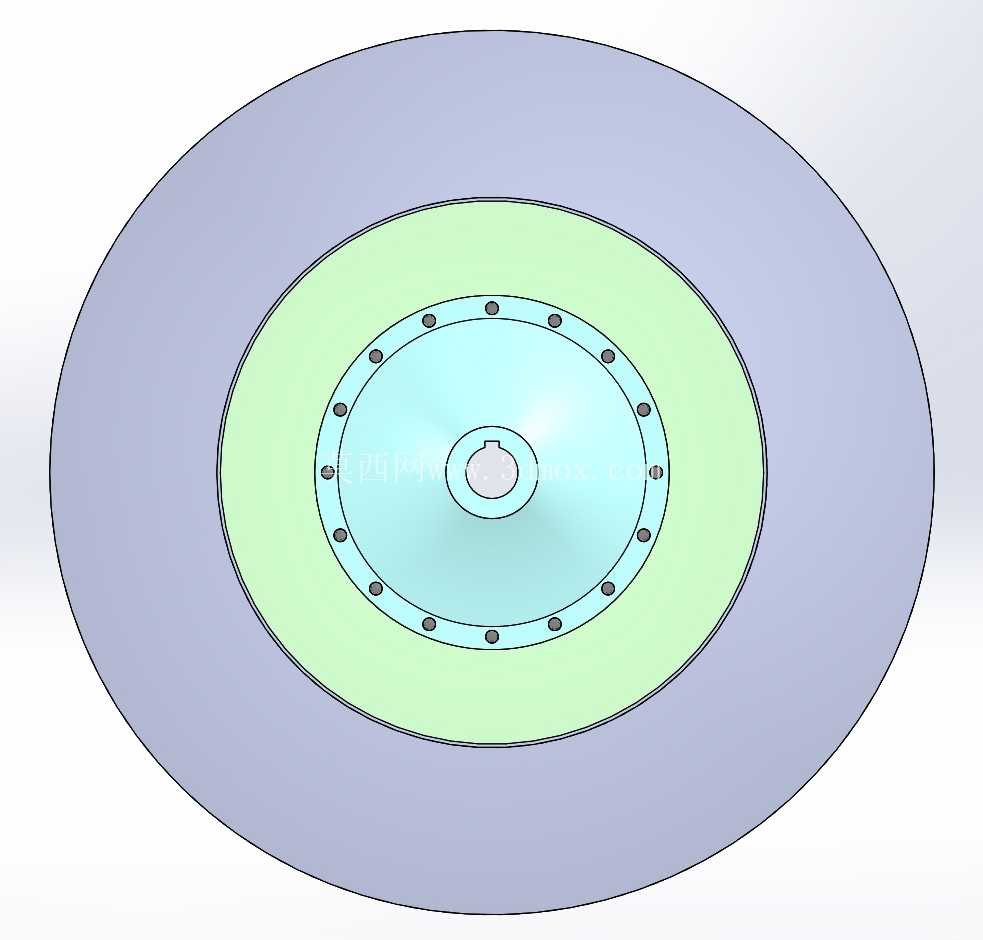

　　这款叶轮采用后向直板叶片布局，区别于普通民用风机的圆弧叶片设计，井下空气含尘量高，直板叶片的积灰概率更低，日常运维时仅需高压风冲洗即可完成清洁，不会因为叶片表面附着尘粒改变动平衡精度，适配井下高粉尘的恶劣作业环境。设计过程中首先确定了叶轮的安装边界：整体轮径适配井下常用的1.2米直径通风风筒，轮毂直径取轮径的三分之一，保证叶片有效过流面积的同时，给中心的传动连接法兰留出足够的安装空间，轮毂端面上均匀布置的连接螺栓孔，可直接与标准Y系列矿用电机的输出轴法兰对接，无需额外加工过渡连接套，降低现场安装的适配难度。

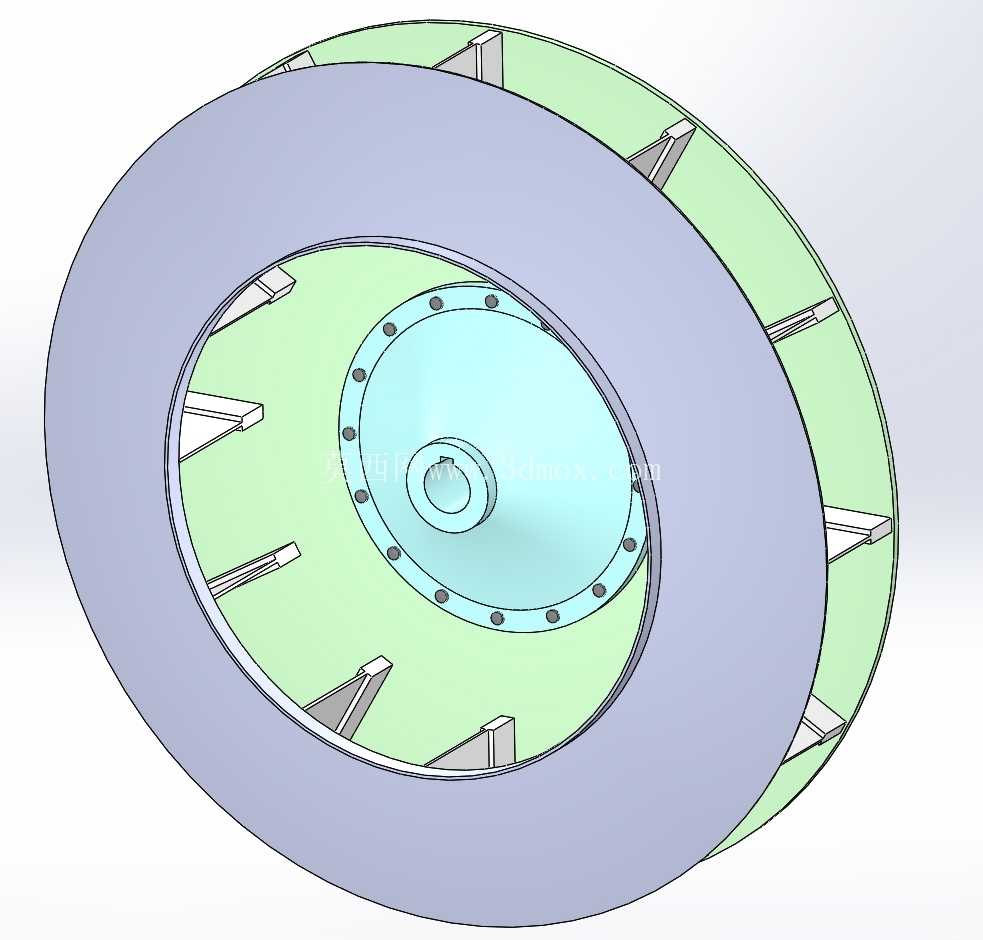

　　叶片沿轮毂周向均匀排布12片，每片叶片的安装角经过流体仿真迭代校准，在保证风压输出的前提下，尽可能降低叶片出口的气流紊流度，减少气流与风筒壁面的摩擦损失，相邻叶片之间的流道宽度从轮毂侧到轮缘侧逐步扩大，适配气流沿径向流动时的体积变化，避免流道内出现涡流区造成能量损耗。轮缘侧设置的整圈导流边结构，可减少叶片顶端与风筒内壁之间的间隙泄漏，常规无导流边的叶轮，顶端间隙泄漏量可占总风量的8%-12%，加装导流边后可将泄漏量控制在3%以内，大幅提升容积效率。从结构强度角度考量，叶片与轮毂、叶片与轮缘导流边的连接位置均做了圆弧过渡处理，避免应力集中造成的叶片疲劳断裂，因为井下风机长期连续运转，焊接位置的应力集中是诱发结构失效的核心诱因，过渡圆角的设置可将连接位置的峰值应力降低40%以上，适配井下24小时连续运转的工况要求。实际选型过程中，这款叶轮可直接替换同规格老旧增压风机的损坏叶轮，不需要改动原有电机和风筒结构，安装时仅需保证叶轮与风筒的同轴度误差不超过2mm，即可避免运转过程中出现扫膛问题。

　　不同于地面使用的通风设备，井下增压风机的叶轮不需要追求过高的转速，这款叶轮的额定工作转速设定为1450r/min，对应输出风压可满足300米长度巷道的增压需求，运转时的动平衡精度控制在G6.3级以上，不会因为振动过大对风筒连接结构造成疲劳损伤。在建模过程中，所有配合面的尺寸公差均按照机械设计手册的要求做了预留，轮毂与电机轴的配合采用H7/k6的过渡配合，螺栓孔的位置度公差控制在0.1mm以内，保证加工完成后的零件可直接完成装配，不需要现场二次修配。叶片的型线没有采用复杂的空间扭曲设计，一方面是降低加工难度，采用普通钢板下料后焊接即可成型，适合矿区机修厂的小批量加工场景，另一方面直板叶片的气动特性对安装角的偏差敏感度更低，即使焊接过程中存在±1°的角度误差，对整体风机效率的影响也不会超过2%，降低了加工精度要求，更适配矿区的加工制造能力。
