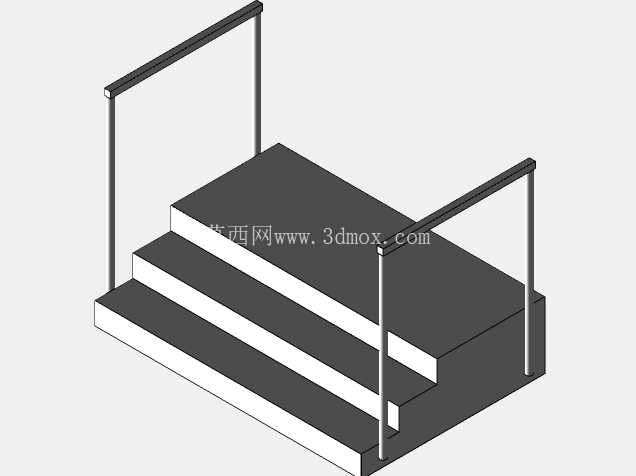

马扎克HCN6800机床托盘侧梯结构

　　这款侧梯是配套卧式加工中心托盘侧方操作的附属结构，主要解决操作人员在机床托盘侧位进行工件装夹、工位检查、刀具更换辅助操作时的登高需求，常见于配备多工位托盘交换系统的精密加工车间，适配马扎克HCN系列卧式加工中心的托盘侧安装位，避免操作人员直接踩踏托盘边缘或设备基座带来的安全隐患，同时减少登高作业时对机床运动部件的磕碰风险。

　　从结构设计来看，整体采用三级踏步的布局，踏步采用等高升差设计，每级踏步的踏面深度符合人体工程学登高作业的落脚需求，踏面边缘做了直角止退结构，避免作业时脚底打滑；两侧扶手采用圆管型材弯折成型，扶手立柱直接固定在梯身主体的侧方基座上，扶手高度适配成年人站立时的手部扶持高度，在人员上下梯以及在梯上侧身操作时，能够提供稳定的侧向支撑，扶手两端做了平齐封边处理，没有突出的尖锐结构，避免剐蹭作业人员的工作服或者随身携带的工具。梯身主体采用钢板折弯拼焊的箱型结构，整体刚性足够支撑单人携带常规工装工具的总载荷，底部的安装基面做了平整处理，能够直接通过螺栓固定在机床侧方的预制安装平台上，不需要额外做地基调整，安装时只需要对齐安装孔位即可完成固定，不会和机床的托盘交换运动轨迹、排屑器运动路径、防护门开合路径产生干涉。

　　在实际车间应用场景中，这类侧梯不会独立存在，始终和对应型号的加工中心绑定安装，位置处于托盘交换工位的侧方，当托盘被交换到上下料工位时，操作人员可以通过该侧梯登上与托盘等高的操作位置，完成大型工件的螺栓紧固、吊具拆卸、工件基准面擦拭、夹具定位块调整等操作，不需要借助移动式登高梯，减少车间内移动梯具的动线占用，也避免移动梯具停靠时碰撞机床外防护的问题。设计过程中优先考虑了安装边界的适配性，梯身的整体宽度控制在托盘侧方的空余安装区间内，向外突出的尺寸不会超出机床整机的外防护轮廓，不会影响车间通道的正常通行；梯身的总高度刚好匹配托盘工位的操作面高度，最高一级踏步的踏面和托盘上表面的高度差控制在合理范围内，人员从踏步跨到托盘工位时不会出现过高的抬脚落差，也不会因为踏步过高导致绊倒风险。

　　从结构细节来看，踏步之间的支撑结构采用隐藏式的内部加强筋设计，外部没有突出的加强肋，避免积留切屑和切削液，日常清理时只需要擦拭踏面和扶手表面即可，清洁维护难度低；扶手的安装位置避开了操作人员上下梯时的腿部活动空间，上下梯时膝盖不会磕碰扶手立柱；梯身的所有外露棱边都做了倒角处理，没有锋利的剪切边，符合机械安全设计的相关要求。不同于通用型工业梯，这款侧梯的安装孔位、整体尺寸都是完全对应特定型号机床的安装空间设计，无法直接通用在其他型号的机床上，设计时已经提前核算了安装位置和机床周边部件的安全距离，在机床执行托盘交换、主轴移动、防护门开合等动作时，梯身所有结构都处于运动部件的安全行程之外，不会产生运动干涉，也不需要在机床运行时额外拆除。

　　在建模逻辑上，这款结构采用自底向上的建模思路，先确定安装基面的孔位坐标和基准面高度，再依次向上搭建每一级踏步的结构，之后匹配扶手的安装位置，所有配合面都保留了实际安装需要的公差间隙，焊接位置的结构都做了对应的焊道让位处理，模型还原了实际加工时的工艺结构，没有多余的理想化倒角或者装饰性结构，所有结构都服务于实际使用功能，没有冗余设计。
