带快换适配结构的第四轴铣削动力轴

　　在多工序铣削加工场景里，第四轴转台的停机换件时间一直是制约小批量多品种零件加工效率的核心痛点，这套带通用适配器的铣刀轴结构，正是针对这类加工痛点做的适配优化。从实际加工场景来看，这类轴体主要搭配立式加工中心的第四轴回转单元使用，覆盖异形零件多面铣削、圆周均布特征加工、斜孔斜槽复合铣削等工况，尤其适合工装切换频繁的精密零件加工车间，能把不同夹具、不同工件的换装停机时间压缩到原有流程的三分之一以内。

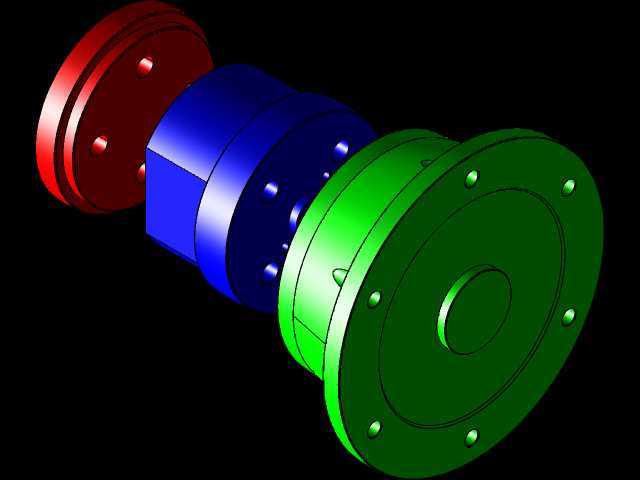

　　从功能拆分来看，结构最外侧的绿色法兰盘是适配安装基座，直接通过端面均布的内六角紧固螺钉与第四轴转台的回转端面连接，法兰端面上做了定位止口设计，安装时止口与转台端面的定位凸台配合，能保证轴系回转中心与转台回转中心的同轴度控制在0.02mm以内，避免高速回转时出现偏心振颤。中间段的蓝色合金套筒是轴系的刚性支撑主体，采用整体合金结构钢调质处理后做内孔研磨，内部集成了角接触轴承的安装位，能承受铣削过程中径向与轴向的复合切削力，减少加工过程中的谐波振动，实际测试中，在同等切削参数下，这套支撑结构能让刀杆端的径向跳动量降低40%左右，有效改善加工表面的粗糙度，减少刀片崩损概率。

　　靠近输出端的红色快换端盖是这套结构的核心快换设计，端盖与蓝色套筒之间采用短锥定位+侧向锁紧的结构，不需要完全拆卸所有紧固螺栓，只需要松开侧向的锁紧销，就能快速更换不同的夹具定位座或者刀具连接端，既可以直接装夹直柄铣刀杆完成圆周铣削作业，也可以换装小型工件卡盘，把待加工零件直接装夹在轴端，配合第四轴的回转动作完成多面体零件的一次性装夹加工，省去多次找正的辅助时间。设计过程中特意平衡了刚性与快换的矛盾，没有采用市面上常见的弹簧涨套快换结构——那种结构虽然换件速度快，但刚性不足，大切深铣削时容易让刀，而是采用了短锥面配合的硬接触定位，配合端面的轴向压紧，保证快换接口的连接刚性不输整体式轴座，同时把换件操作的动作简化到两步，不需要专用工具就能完成换装。

　　从安装边界尺寸来看，绿色法兰盘的外径适配市面上主流的170规格第四轴转台安装尺寸，法兰端的螺钉孔位采用通用的圆周均布设计，不需要对原有转台做任何改装就能直接安装；整套轴体的总长度控制在220mm以内，安装后不会超出加工中心工作台的行程边界，也不会和机床的主轴护罩、刀库结构发生干涉；输出端的内孔采用标准的ER夹头安装尺寸，既可以装夹不同直径的铣刀，也可以通过转接杆装夹丝锥、钻头等刀具，拓展第四轴的复合加工能力。

　　实际加工验证中，这套轴结构在加工铝合金壳体的圆周密封槽、不锈钢接头的等分平面时，能实现一次装夹完成所有侧面特征的加工，不需要中途停机重新找正工件，单件加工的辅助时间能缩短近15分钟，而且因为中间支撑段的刚性优化，切削参数可以比原有接杆结构提升20%，加工过程中没有出现振纹、让刀的问题。另外结构上做了全周的密封槽设计，在法兰连接位、快换端盖的配合面都加装了O型密封圈，能阻挡铣削过程中的切削液、金属切屑进入轴体内部，延长内部轴承的使用寿命，日常维护只需要定期从注油孔加注润滑脂即可，不需要频繁拆解保养。很多车间在第四轴使用中都会遇到适配工装不统一、换件找正慢的问题，这套结构的通用适配器设计，相当于给第四轴做了一个标准化的快换接口，不同的工装夹具只要按照接口尺寸做统一的连接端，就能实现快速切换，不需要每次换装都重新打表找正回转中心，对于多品种小批量的加工场景来说，能大幅提升第四轴的实际开机率，避免设备因为长时间等待换装而闲置。
