车床用四爪自定心卡盘结构设计

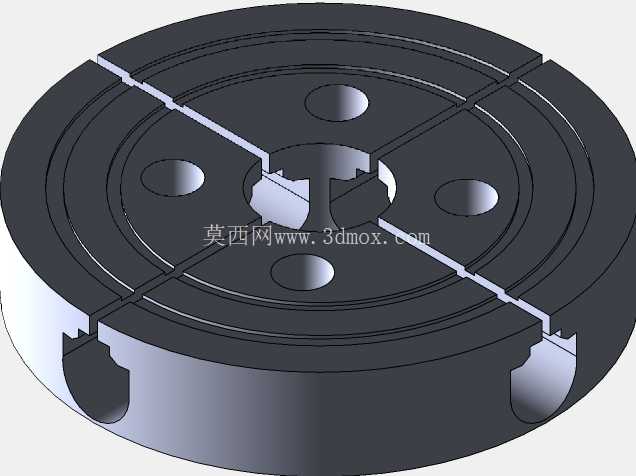

　　在普通卧式车床、数控车床的回转类零件加工工序中，卡盘是直接决定装夹刚性、加工同轴度的核心执行部件，这款四爪结构的卡盘主要适配中小型车床的主轴端安装，用于盘类、短轴类、异形截面回转工件的装夹固定，相比三爪自定心卡盘，它的单爪独立调整特性可以适配非圆截面工件的找正装夹，同时四爪同步驱动的结构也能保证规则圆形工件的装夹效率，兼顾通用性与装夹精度。从结构设计逻辑来看，这款卡盘采用盘式本体结构，整体为圆盘形布局，中心设置通孔用于穿装长棒料，也可容纳带内孔工件的定位凸台，四个卡爪沿本体径向呈90度均匀分布，卡爪与本体的配合采用梯形导轨槽结构，这种导轨形式的接触面积大，装夹时的受力承载能力强，能承受大切削用量下的径向切削力与扭转力矩，避免装夹松动导致的工件飞出或加工振纹。

　　本体上沿圆周分布的四个沉头安装孔，是用于和车床主轴法兰端面对接的安装接口，安装孔的位置度公差直接决定卡盘安装后的主轴回转同轴度，设计时安装孔的分度误差控制在0.02mm以内，端面与主轴贴合的基准面平面度要求不大于0.01mm，保证安装后卡盘的端面跳动、径向跳动满足精加工工序的精度要求。卡爪的驱动结构采用内部平面螺纹盘传动，转动卡盘钥匙时，平面螺纹盘同步带动四个卡爪沿径向做等距移动，实现工件的快速定心，同时每个卡爪都设置了独立的锁紧微调结构，在装夹异形工件时，可以单独调整单个卡爪的伸出量，配合百分表找正工件的回转中心，解决偏心工件、不规则截面工件的装夹难题。卡爪的夹持面设计成阶梯形锯齿结构，不同阶梯位置可以适配不同直径范围的工件装夹，锯齿结构可以增大夹持面与工件表面的摩擦力，即使在较大的切削力作用下也不会出现工件打滑移位的问题，同时卡爪采用可反装设计，当卡爪反向安装时，可以夹持大直径的盘类工件外圆，拓展卡盘的装夹直径范围。在实际加工场景中，这款卡盘可以覆盖从粗加工到半精加工、精加工的全工序装夹需求，粗加工时可以通过加大卡爪夹持力，承受大背吃刀量、大进给量下的切削载荷，精加工时通过微调卡爪位置，将工件的找正误差控制在0.01mm以内，保证加工后工件的圆柱度、同轴度形位公差要求。

　　安装边界方面，这款卡盘的本体外径适配200mm规格的车床主轴端，整体厚度控制在合理范围内，不会过多占用车床的Z向加工行程，中心通孔直径满足常规棒料的穿装需求，安装时通过主轴端面的定位止口实现径向定位，再用螺栓穿过本体上的安装孔锁紧固定，安装过程不需要额外的过渡连接盘，直接适配标准车床主轴接口。在日常使用维护层面，卡盘本体的导轨槽、内部螺纹盘都设计有润滑油注油通道，定期注入润滑脂可以减少运动部件的磨损，延长卡盘的使用寿命，卡爪与导轨槽的配合间隙设计有调整结构，长期使用出现磨损后，可以通过调整镶条消除配合间隙，避免卡爪松动导致的装夹精度下降。

　　从加工工艺性来看，卡盘本体采用高强度铸铁材料铸造而成，经过时效处理消除内应力，避免长期使用出现本体变形，导轨面、安装基准面都经过磨削加工，保证尺寸精度与表面粗糙度要求，内部的平面螺纹盘经过淬火处理，提高螺纹表面的耐磨性，保证长期使用后传动精度不会出现明显衰减。这款卡盘的结构设计充分考虑了车床加工的实际工况，既保留了四爪卡盘装夹异形工件的通用性，又通过同步驱动结构提升了规则工件的装夹效率，在中小批量零件加工、维修类单件加工场景中都有很高的实用性，不需要频繁更换卡盘就能完成不同类型工件的装夹作业，减少机床辅助时间，提升加工效率。
