螺旋紧凑型荧光灯三维结构设计

　　这款螺旋结构荧光灯的建模，最初是为了做小型照明附件的装配干涉验证，日常在桌面工位照明、设备局部补光、低压配电柜体内部检修照明这类场景里，这类紧凑型荧光灯的适配性比直管荧光灯好很多，不需要预留长条形的灯管安装空间，螺旋盘绕的结构能在有限的竖向空间里拉长放电管长度，保证足够的发光效率。从实际使用的角度看，这类荧光灯的核心功能是在低功耗前提下提供稳定的漫射照明，相比同功率白炽灯，发光效率能高出数倍，适合长时间开启的固定照明点位，早年的工业操作台、设备舱内部照明、商用展柜局部补光都大量采用这类结构的光源。

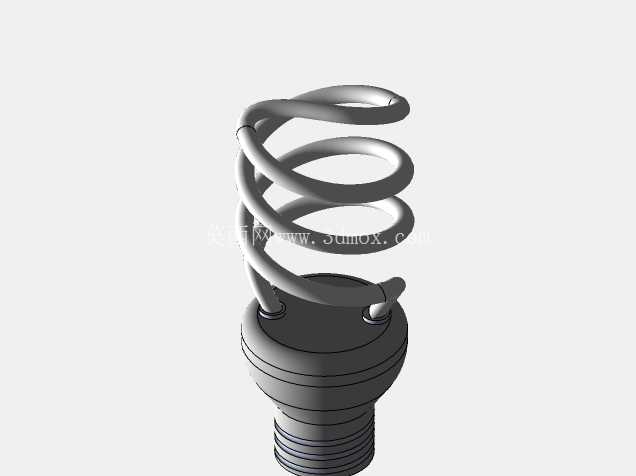

　　建模的时候最先敲定的是灯头部分的边界尺寸，采用常规螺口灯头的通用安装尺寸，螺纹大径、螺纹总长度、灯头顶端绝缘触点的凸起高度都严格匹配通用螺口灯座的安装公差，保证装配时能顺畅旋入标准灯座，不会出现卡滞、接触不良的问题，灯头和螺旋灯管衔接的绝缘基座部分，做了阶梯式的过渡结构，一方面是给内部的镇流元件预留安装腔体，另一方面能避免灯管根部和金属灯头直接接触，满足电气间隙的安全要求。螺旋灯管部分的盘绕参数是建模的重点，盘绕的螺旋升角、每一圈螺旋的管径、相邻螺旋圈之间的间隙都做了合理设置，既保证灯管总长度满足额定功率下的放电弧长要求，又不会让相邻管壁贴靠导致散热不畅，灯管末端和基座的衔接位置做了平滑的封接过渡，还原实际生产中灯管和灯座密封固定的结构形态，没有多余的外露电极结构。

　　从结构设计的逻辑上，没有照搬量产产品的所有细节公差，而是偏向工具实践类的结构验证用途，也就是建模时优先保证整体装配关系、外形轮廓的准确性，省略了生产工艺里的微小倒角、管壁厚度的细微差异这类不影响整体装配验证的细节，适合用来做照明场景的装配模拟、设备内部照明点位的空间排布校验，不需要额外调整结构就能直接导入装配体做干涉检查。实际选型时，这类螺旋荧光灯的安装边界只需要预留出螺旋部分的最大外径空间，以及灯头旋入灯座后的总长度，不需要额外预留灯管插拔的横向空间，相比U型紧凑型荧光灯，螺旋结构的发光面更均匀，不会出现单侧发光偏暗的问题，在狭小空间内的照明覆盖范围更好。建模过程中特意调整了螺旋圈数的排布，让整个发光部分的重心和灯头轴线重合，避免安装后出现重心偏移导致灯座受力不均的问题，基座部分的防滑竖纹结构也做了还原，方便安装时徒手旋拧，不需要额外工具就能完成更换操作。

　　在工业场景的实际应用里，这类光源经常被用在设备的操作面板上方照明、配电柜内的线路检修照明、小型工作台的局部作业照明，因为整体结构紧凑，不需要配套大尺寸的灯座支架，直接安装在标准螺口灯座上就能使用，建模时保留了所有外部装配相关的结构特征，省略了内部的电子镇流器、灯丝这类不需要外部装配验证的细节，既控制了模型的整体复杂度，又能满足结构设计阶段的空间校验需求。螺旋灯管的曲面过渡做了连续曲率处理，没有出现曲面折角，还原实际玻璃灯管的圆滑形态，灯头部分的螺纹采用标准牙型建模，和通用灯座模型装配时能完全贴合，不会出现螺纹错位的问题。
