发动机燃油供给系统喷射喷嘴结构

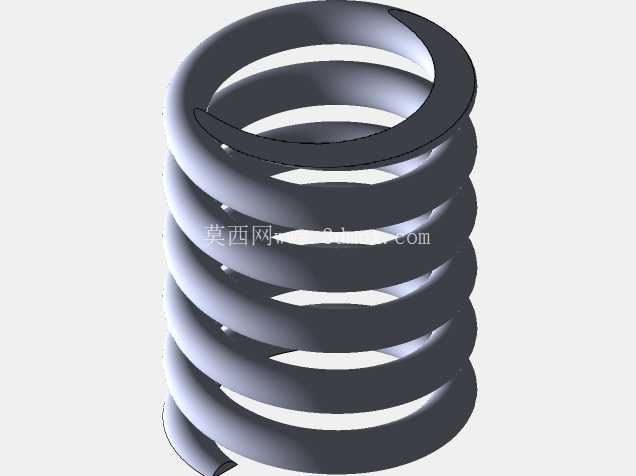

　　在往复式内燃机的燃油供给回路中，这类喷嘴承担着燃油精准雾化与定量喷射的核心作用，直接决定缸内混合气形成质量，进而影响整机燃烧效率、排放水平与动力输出稳定性。从实际装车场景来看，该类结构多用于小排量单缸试验机型、通用动力汽油机的进气道喷射位置，安装时需将下端柱体插入进气道预设的安装孔内，侧方带孔的凸耳用于穿装固定螺栓，与进气歧管的安装面贴合后实现径向定位，避免工作过程中受进气脉动、管路振动影响出现偏移。

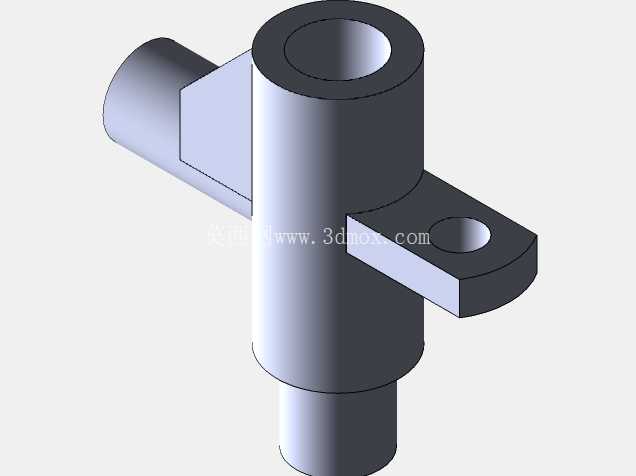

　　设计阶段首先要匹配的是喷射雾化锥角与喷孔通流能力，主体柱身采用阶梯轴结构，上端大直径段为进油接口衔接位，用来对接燃油分配管的出油接头，中间环形凸台是安装限位面，装配时该端面与安装座的贴合面直接决定喷嘴插入深度，插入深度偏差过大会导致燃油喷束落点偏离进气门背侧，造成壁面燃油附着量上升，冷启动时易出现湿壁、混合气不均的问题。侧方伸出的固定支耳做了减薄处理，在保证螺栓连接强度的前提下尽可能降低整体重量，支耳上的安装孔与主体轴线的平行度公差需控制在0.05mm以内，避免螺栓锁紧时产生附加弯矩导致喷嘴主体倾斜。

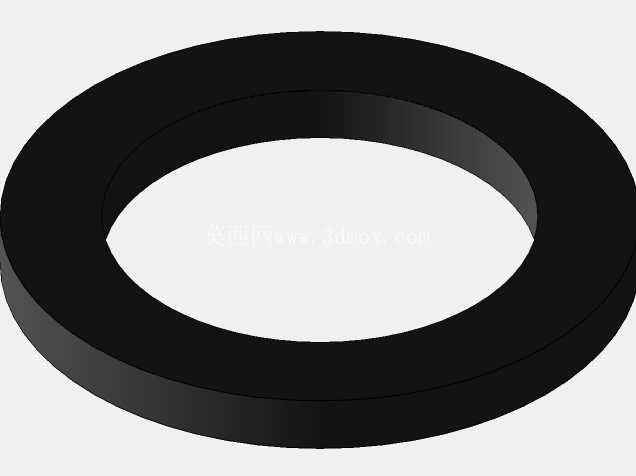

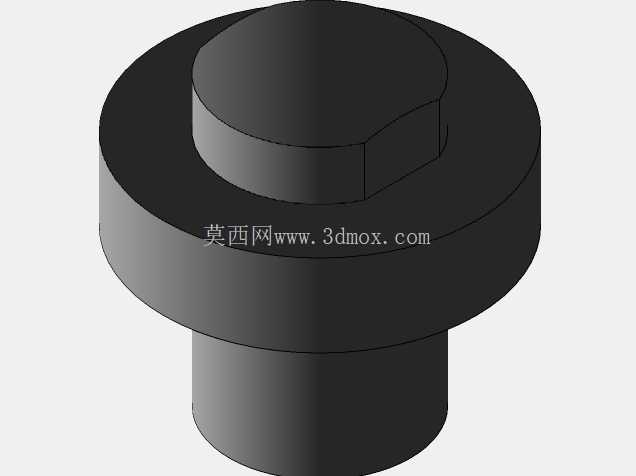

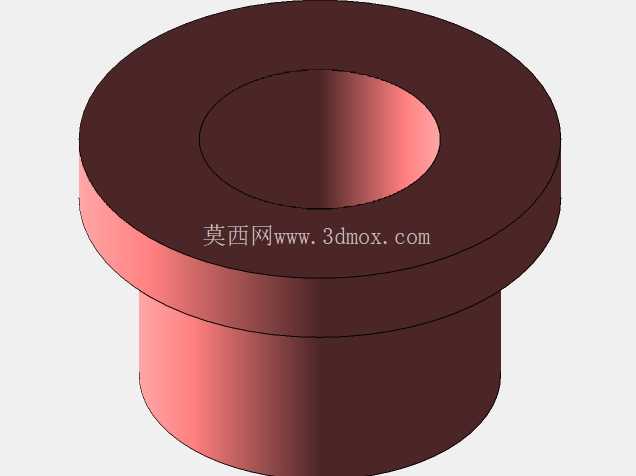

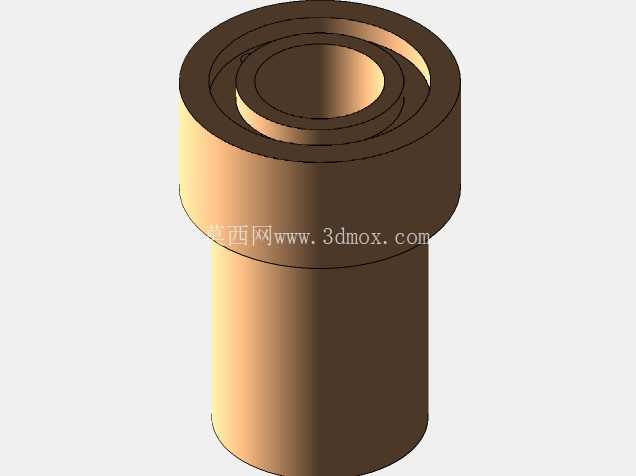

　　从功能实现逻辑来看，燃油从上端接口进入内部容腔后，经内部流道的导流作用最终从下端喷口喷出，内部流道的转角位置均做了圆角过渡处理，避免燃油流动过程中产生局部涡流，减少流阻损失的同时也能降低燃油中杂质在转角位置沉积堵塞的概率。主体柱身的不同直径段分别承担不同功能，上端黑色段为进油端的防护与密封位，装配时需配合O型圈实现与燃油管接头的径向密封，防止供油压力下出现燃油渗漏；中间金属裸露段为主体承压结构，需承受0.3-0.4MPa的常规供油压力，设计时壁厚预留了足够的安全余量，即使出现短时压力波动也不会出现结构变形；下端黄色段为喷口保护段，装配后该段伸入进气道内部，表面做了耐燃油腐蚀的表面处理，长期接触雾化燃油与进气回流的废气也不会出现锈蚀、剥落问题。

　　安装边界方面，主体总长度需匹配进气歧管的壁厚与安装座高度，上端法兰的直径需大于安装孔直径，保证装配时的轴向限位；侧方固定支耳的位置需避开进气歧管周边的管路、传感器安装位，螺栓锁紧空间预留足够的扳手操作余量，避免装配时出现干涉。实际选型匹配时，需重点核对喷嘴的静态流量参数与发动机排量、目标空燃比的匹配度，同时确认安装接口尺寸、固定孔位与原有进气歧管的适配性，无需额外改动安装位即可完成替换。这类简化结构的喷嘴模型，可作为燃油系统原理教学、进气系统布置校核的三维参考，在做整机布置时可直接调用该模型完成安装间隙检查、周边部件干涉校验，减少重复建模的工作量。建模过程中对各阶梯轴的同轴度、支耳安装孔的位置度都做了参数化约束，修改关键尺寸即可快速衍生出不同长度、不同安装位置的变型结构，适配不同机型的安装需求。
