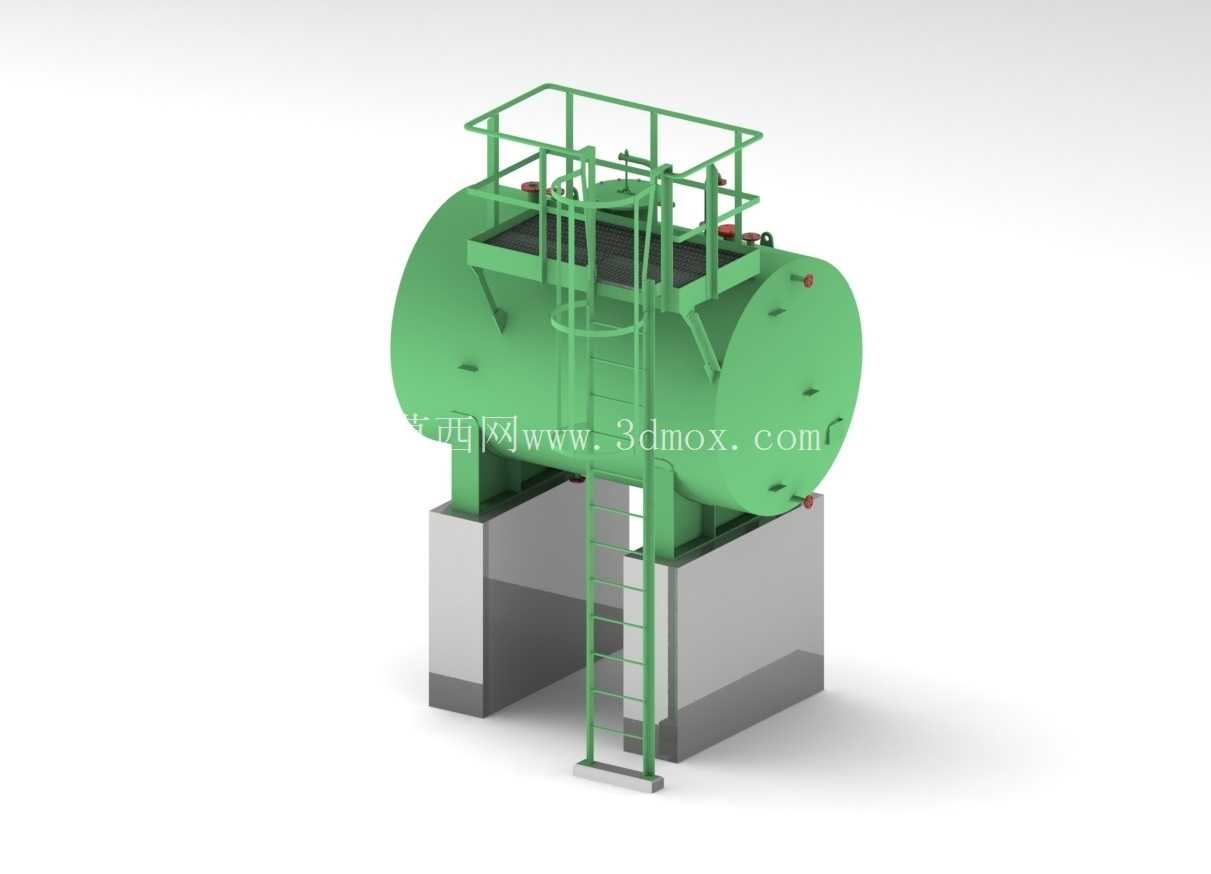

卧式硫酸存储罐带操作平台爬梯结构

　　该卧式储液设备主要应用于化工生产、湿法冶金、表面处理等涉及腐蚀性介质存储的工业场景，核心作用是为生产流程提供稳定的浓硫酸介质暂存空间，避免强酸介质敞置带来的挥发、泄漏风险，同时匹配连续化生产的物料缓冲需求。从结构设计逻辑来看，整体采用卧式圆筒形罐体作为主体承压储液结构，相较于立式储罐，卧式布置的重心更低，对地基承载的均匀性要求更易满足，适合厂区内场地开阔但地基承载力有限的安装场景，罐体两端采用标准椭圆形封头焊接成型，封头与筒身的焊缝做全焊透结构处理，能有效耐受浓硫酸存储过程中产生的静压力以及温度波动带来的应力形变。

　　罐体顶部设置的操作平台采用格栅板铺装，平台四周加装高度符合安全规范的防护栏杆，栏杆底部设置挡脚板，避免巡检或操作过程中工具、杂物掉落，平台区域预留了人孔、进料口、排气口、液位检测接口的安装位置，操作人员可在平台上完成进料操作、液位校验、密封件更换等日常维护作业。连接地面与顶部平台的直爬梯采用等边角钢做梯梁，圆钢做踏步，爬梯与罐体侧壁通过抱箍支架固定，无需在罐体上额外焊接固定件，减少罐体焊缝数量的同时也便于后期爬梯的防腐维护更换，爬梯全程设置护笼结构，护笼的横向箍圈与纵向拉筋间距满足高空作业防护要求，避免人员攀爬过程中发生坠落风险。

　　罐体底部采用两个钢筋混凝土支墩作为支撑结构，支墩与罐体接触的位置设置鞍式支座，鞍座与罐体之间铺垫防腐缓冲垫层，一方面避免罐体与混凝土支墩直接接触产生电化学腐蚀，另一方面可以补偿罐体充放液过程中产生的微小形变，避免局部应力集中导致的罐体变形。鞍座的固定端与滑动端做差异化设计，固定端设置地脚螺栓与支墩刚性连接，限制罐体整体位移，滑动端的地脚螺栓预留长条形安装孔，允许罐体在环境温度变化产生热胀冷缩时沿轴向自由伸缩，避免温度应力拉裂焊缝或损坏接口。

　　从安装边界来看，设备整体占地的长度方向需预留出封头端阀门、管道连接的操作空间，宽度方向需在爬梯侧预留至少1.2米的人员通行与维护通道，顶部平台上方需预留足够的吊装空间，满足后期人孔盖拆卸、内部检修部件的吊装需求。罐体侧壁预留的出料口、排污口位置距离支墩外侧有足够的管道安装空间，可直接对接输送泵、排污管道等下游配套设备，无需额外对罐体接口做改位处理。设计过程中充分考虑了浓硫酸介质的腐蚀特性，罐体与介质接触的内表面预留了防腐衬层的安装厚度，所有外露的钢结构件均做防腐涂装处理，爬梯、平台的连接螺栓采用防腐材质，避免长期处于酸性环境下出现锈蚀失效。

　　在实际工况使用中，该结构的储液罐可稳定存储常温下的浓硫酸介质，顶部平台的布局可根据实际工艺需求调整接口位置，爬梯的安装位置也可根据厂区的通道布局调整至罐体左侧或右侧，支墩的高度可根据出料泵的气蚀余量要求做对应调整，满足不同厂区的安装高差需求。罐体的人孔设置在顶部平台靠近爬梯的位置，检修人员可通过爬梯到达平台后直接进入人孔开展内部检修作业，无需额外搭设临时检修架，降低日常维护的作业成本与安全风险。罐体顶部的防护栏杆高度设置为1.2米，栏杆立柱间距不大于1米，可满足操作人员在顶部开展巡检、阀门操作时的安全防护需求，格栅板的缝隙宽度控制在合理范围，既可以漏走平台上的积水，也能避免巡检时脚部踩空或者小工具掉落。
