400A大电流插片式圆柱熔断器结构

项目分类:通用机械零部件 发布时间:2025-02-16 ID:934636
  • 400A大电流插片式圆柱熔断器结构

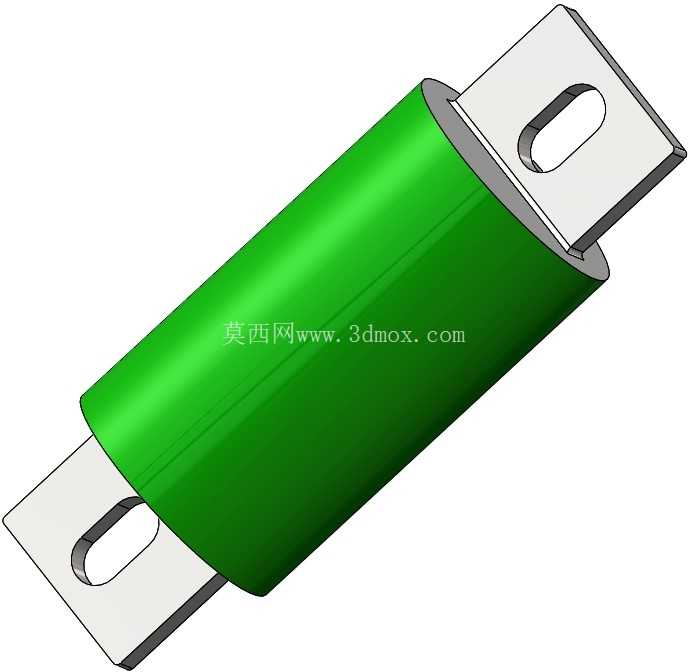

  在大功率直流供电回路、工业储能变流器直流侧、重型车辆启动回路这类短时冲击电流大、持续工作电流高的场景里,过流保护器件的选型直接决定整套系统的故障安全冗余,这款400A规格的插片式圆柱熔断器,就是针对这类高载流场景设计的一次性保护元件。从实际安装适配来看,两端的扁平插片预留了长圆形安装孔,安装时不需要额外做接线端子转接,直接通过螺栓压接在母排或者接线座上即可,长圆孔的设计可以抵消一定的安装孔位公差,哪怕母排上的固定孔存在1-2mm的位置偏差,也能顺利完成装配,不需要现场扩孔调整,适配性比圆孔端子的同类产品更好。

  从结构设计逻辑来看,中间的绿色绝缘外壳采用环氧玻纤缠绕成型的筒状结构,相比陶瓷外壳的同规格熔断器,抗机械冲击能力更强,在车载、工程机械这类存在持续振动的使用场景里,不会因为长期振动出现外壳开裂、内部熔体移位的问题。外壳内部封装的是变截面纯银熔体,搭配石英砂灭弧介质,当回路出现超过额定值的过载电流或者短路电流时,熔体的窄颈位置会在毫秒级时间内快速熔断,同时石英砂会迅速吸收熔断产生的电弧能量,把电弧限制在外壳内部快速熄灭,避免故障扩大导致后端的功率器件、负载设备被大电流烧毁。

  做三维建模的时候,首先要明确安装边界的尺寸约束:两端插片的厚度、插片伸出绝缘筒的长度、插片上安装孔的中心距,是直接决定能否适配现有安装座的核心参数,建模时要严格按照实际装配公差预留间隙,插片与绝缘筒的配合位置要做台阶限位,还原实际生产中压装封装的结构逻辑,不能做成简单的拼接结构。绝缘筒的外表面做了细微的防滑纹理处理,实际生产中这个纹理是缠绕成型时留下的工艺痕迹,建模时可以通过浅凹凸纹理还原,不需要做夸张的造型。

  在实际选型应用中,这类400A规格的熔断器通常用在额定电压1000V以下的直流回路里,比如大型光伏逆变器的直流输入侧、重型工程机械的主电源回路、大容量储能电池簇的输出端,这些场景的正常工作电流通常在200-350A区间,400A的额定值可以保证长期满负荷工作时不会出现误熔断,而当回路出现短路,电流飙升到数千安级别时,能在极短时间内切断回路,避免故障引燃周边线缆或者器件。和传统的螺栓连接式熔断器相比,这种插片式结构的更换效率更高,故障断电后只需要拧下两个固定螺栓就能拆下旧件更换新件,不需要拆解整段母排,适合运维空间有限的设备内部安装。

  建模过程中还要注意熔体的隐藏结构表达,虽然外观上看不到内部的熔体和灭弧介质,但做结构设计时要预留内部的腔体空间,绝缘筒的壁厚要满足灭弧时的压力耐受要求,不能为了缩小外观尺寸把壁厚做的过薄,否则实际使用中熔断时可能出现外壳炸裂的风险。两端的金属插片和绝缘筒的结合位置要做密封结构设计,防止使用过程中水汽、粉尘进入腔体内部,导致绝缘性能下降,出现爬电击穿的问题。插片的表面做镀锡处理,降低接触电阻,避免长期大电流工作时插片和母排连接位置出现氧化发热的问题,建模时可以通过表面材质的细微差异还原镀锡层的金属质感,和内部铜基材的外观做区分。
