地外模块化结构自动连接接驳装置

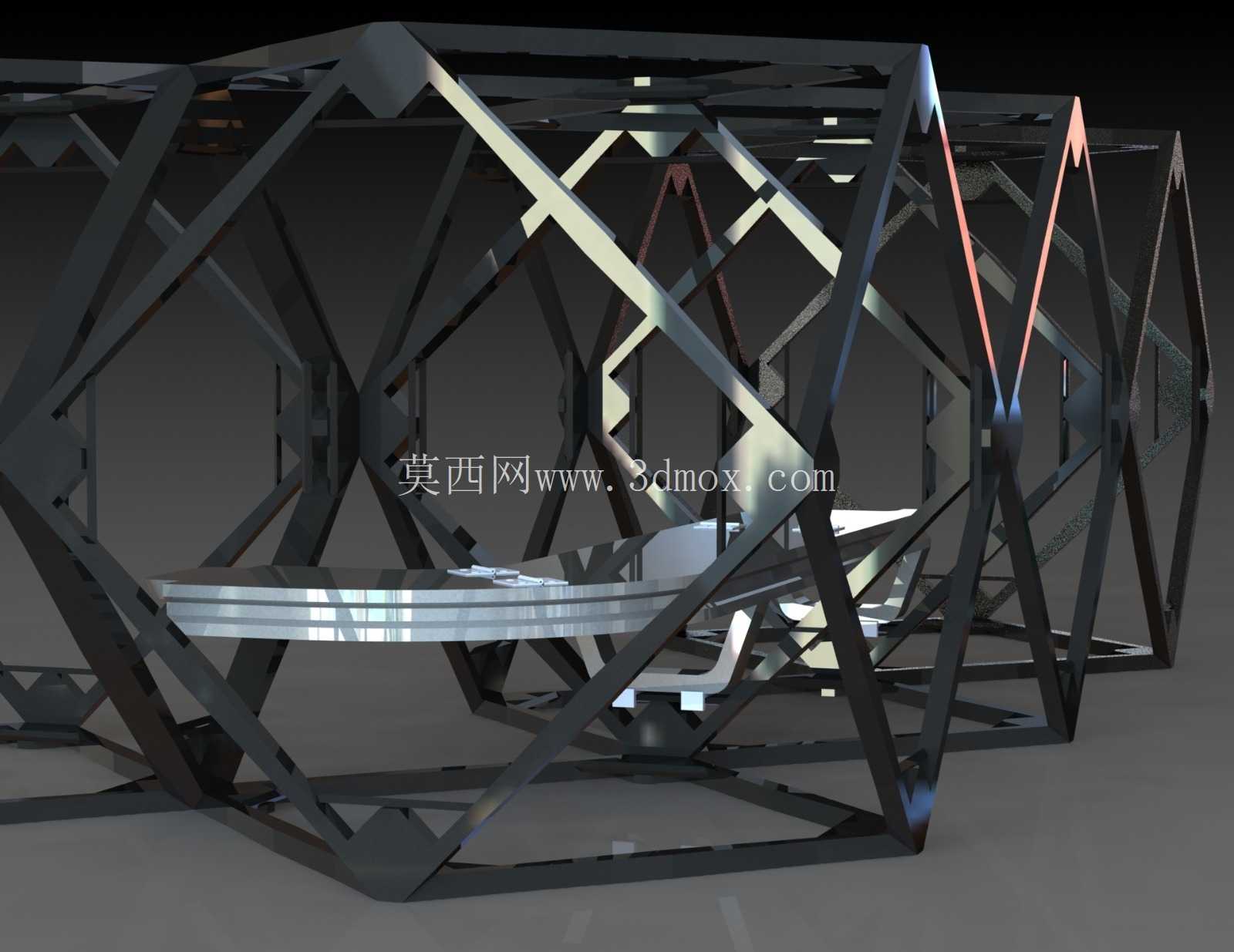

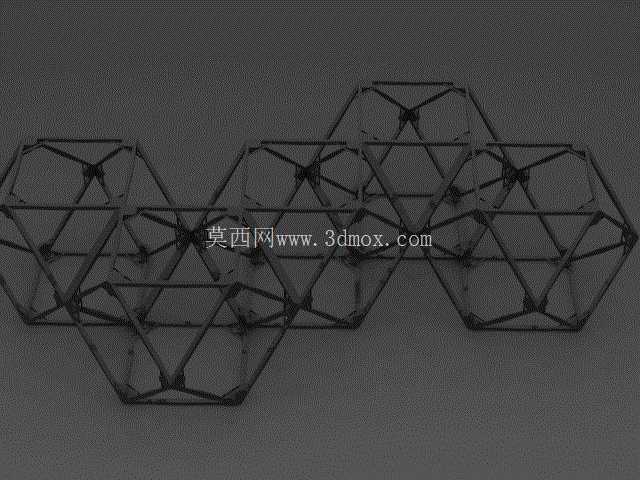

　　这套接驳结构的核心应用场景面向地外在轨组装、外星基地搭建这类需要多模块拼接的作业环境，核心用途是替代宇航员出舱完成结构模块间的电气连通、数据链路对接以及机械结构锁紧，大幅降低舱外作业的风险与人力消耗。从功能特性来看，整套系统包含桁架承载单元、自动铰接接驳板、侧移导向轨三个核心部分，桁架单元采用正多面体框架构型，单框架杆件采用等截面中空碳纤维管材设计，节点处采用一体化压铸的连接座，预留标准接驳接口，可实现水平、垂直、倾斜多方向的模块拼接扩展。

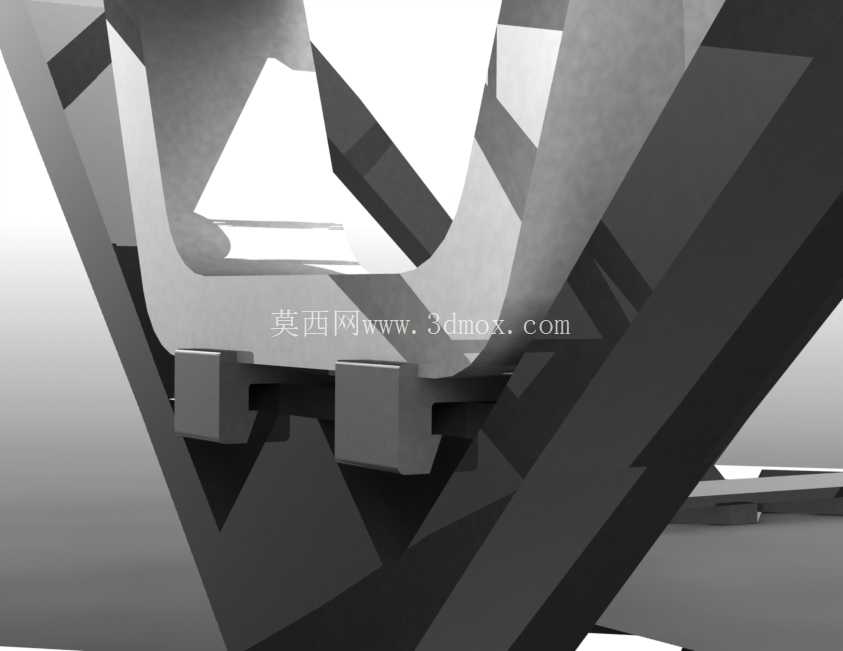

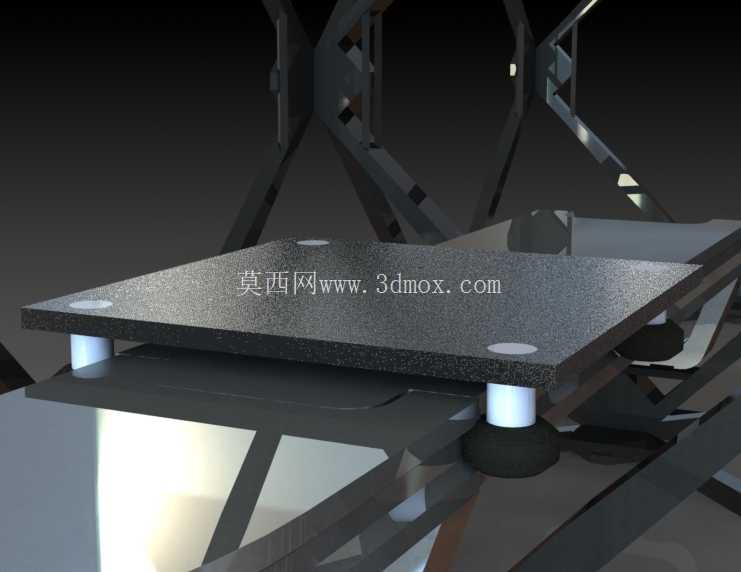

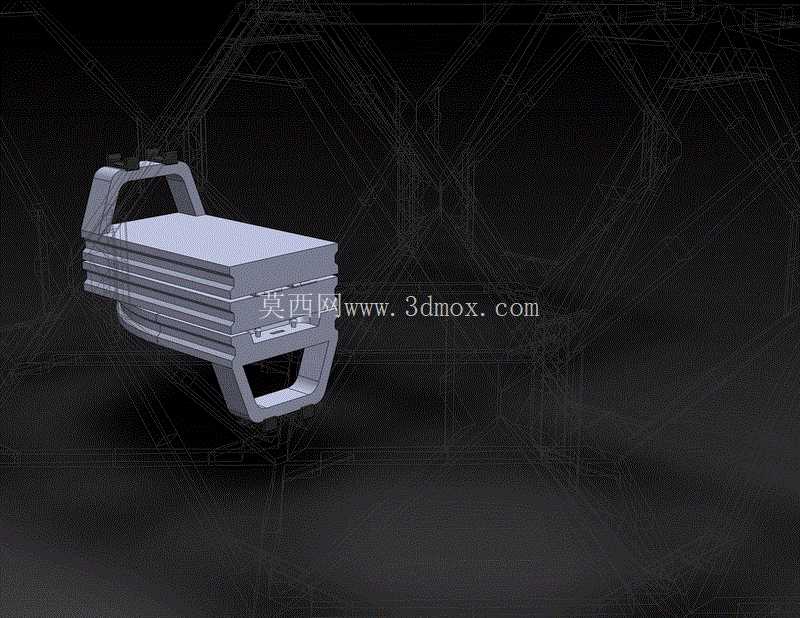

　　铰接接驳板内部集成了电源接触端子、数据传输触点以及压力配合锁紧机构，当接驳板沿侧轨移动至待对接位置时，板体上的定位销首先插入对应桁架节点的定位孔完成初定位，随后锁紧机构在预紧力作用下逐步压紧，保证电气触点的接触压力满足真空环境下的载流要求，同时避免温度交变导致的接触松动。侧移导向轨采用内嵌式滚轮导轨结构，导轨截面为工字型，滚轮采用聚酰亚胺材质适配真空高低温环境，导轨安装在桁架单元的内侧棱边位置，不占用桁架外部的载荷安装空间，接驳板的移动驱动采用集成式微型直线推进单元，行程覆盖单段桁架的完整接驳区间，可在相邻两个桁架节点间完成移动、对位、锁紧的全流程动作。

　　设计思路上，整套结构优先考虑无人工干预的自动作业可靠性，所有对接动作均采用机械被动定位配合电驱动锁紧的方案，不依赖复杂的视觉对位系统，仅通过定位销与导向面的配合即可实现毫米级的对位精度，降低控制系统的复杂度。从安装边界来看，单段桁架单元的外接圆直径控制在1.2米范围内，可适配现有运载火箭的整流罩内部装载尺寸，桁架节点的接驳接口采用统一标准规格，任意两个同规格桁架单元均可通过接驳板完成连接，无需针对不同拼接角度定制专用连接件。铰接接驳板的厚度控制在80毫米以内，收拢状态下完全嵌入桁架框架内部，不会在桁架外形成突出结构，避免在模块转运过程中发生磕碰。

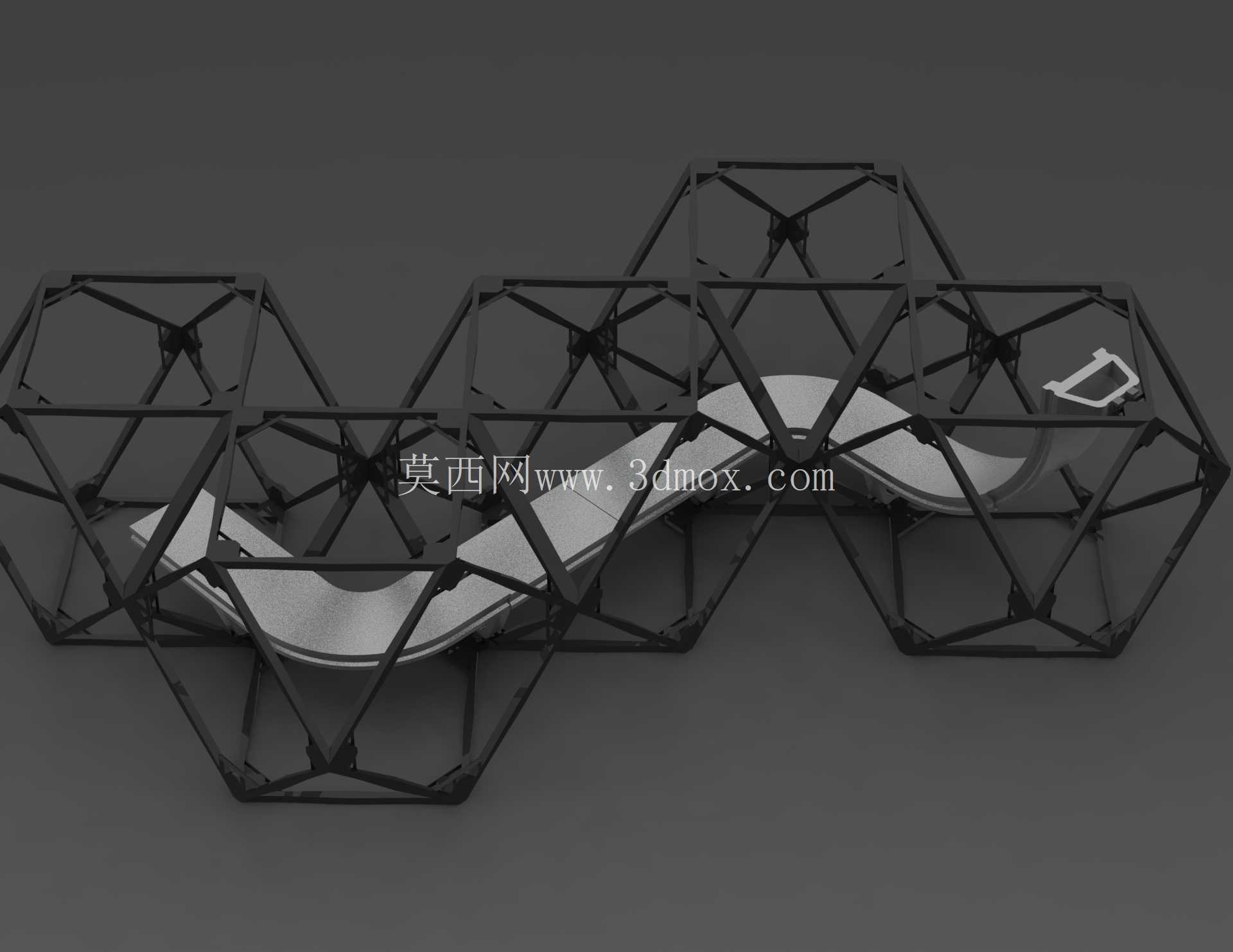

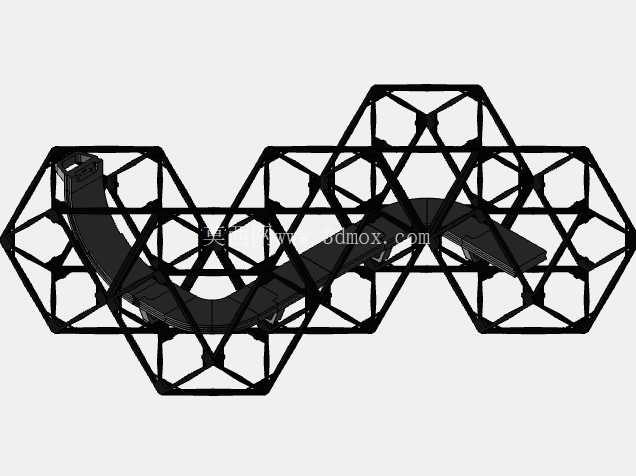

　　压力配合锁紧机构的锁紧力经过冗余设计，单组接驳点可承受不低于5kN的拉脱载荷，满足地外环境下结构受风载、微陨石冲击、温度形变产生的附加载荷要求。电气连接部分采用冗余触点设计，电源回路与数据回路分别设置独立的接触端子，端子表面镀金处理，降低真空环境下的接触电阻，同时避免冷焊效应导致的触点粘连。这套结构的扩展逻辑采用蜂窝式拼接方案，可根据任务需求拼接成不同构型的承载框架，既可以作为外星基地的主体承载结构，也可以作为大型太空设备的安装桁架，接驳系统在完成对接后可保持长期锁紧状态，也可根据任务需求执行解锁动作，实现模块的重组与更换。在结构建模过程中，所有杆件的连接节点均做了圆角过渡处理，避免应力集中，框架的镂空率控制在75%以上，在保证结构强度的前提下尽可能降低整体重量，适配航天发射的载荷重量要求。导向轨的安装面设置了0.2毫米的安装调整间隙，可补偿桁架加工过程中产生的形位误差，保证接驳板在移动过程中不会出现卡滞。锁紧机构的触发采用位置传感器配合机械行程开关的双重判定，只有当接驳板完全到位后才会执行锁紧动作，避免出现半锁紧的故障状态。
